[求助] 请大家帮忙看看这个文献里的能量图是怎么个意思 已有2人参与

横坐标是中间层，单位还是A
纵坐标是能量
是说能量随中间层的厚度发生变化么
感觉也不像
还有那个vacuum ，是真空的意思，还是空带的意思
之前也没见过这种
这表达一个什么意思，又是怎么算的
真心求详细解释
或者给个详细点的参考文献也行（这篇文章实验为主的，没说太清楚）
原文见附件请大家帮忙看看这个文献里的能量图是怎么个意思

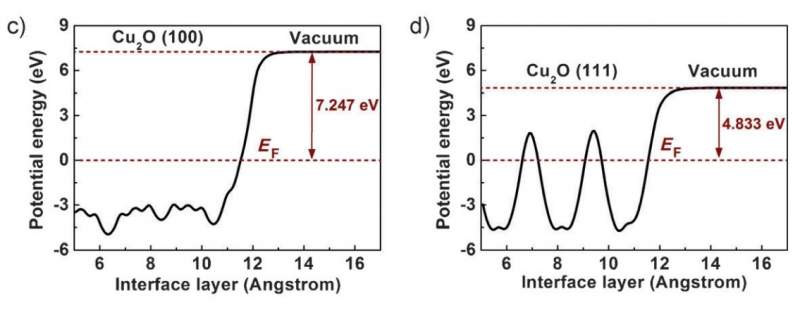

Potential diagrams of c) Cu2O(100) and d) Cu2 O(111) surface obtained from first-principles simulations.EF denotes the Fermi level.


请大家帮忙看看这个文献里的能量图是怎么个意思-1

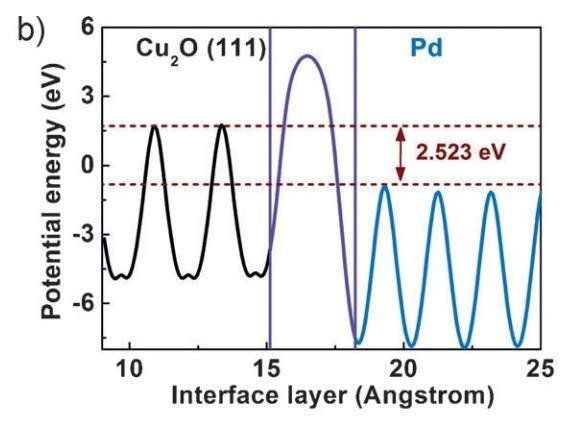

b) Potential lineup diagram of Cu2O(111)-Pd interfaces obtained from first-principles simulations.


请大家帮忙看看这个文献里的能量图是怎么个意思-2

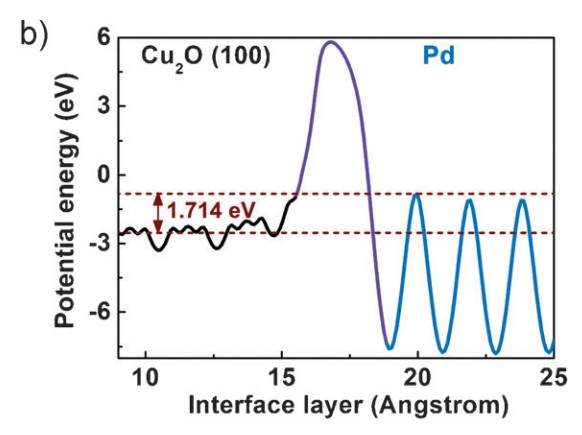

b) Potential lineup diagram of Cu2O(100)-Pd interfaces obtained from first-principles simulations.
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2014_ACIE.pdf
    • 2014-04-28 09:43:03, 1.57 M

» 本帖已获得的红花（最新10朵）

weizhen711

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-28 09:50:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mywai520

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qzhost: 金币+15, ★★★很有帮助, 感谢提供关键字，查了一下有头绪了 2014-04-28 11:34:23
这就是结构的静电势函数在不同的结构位置（原子层位）图。真空层对应表面模型的真空层。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

qzhost
2楼2014-04-28 11:09:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zique

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
qzhost: 金币+5, ★★★很有帮助 2014-04-30 09:41:06
这里的vacuum 表示真空，整幅图表示的是电子的势能在不同层厚处的势能。不过个人觉得势能应该是x,y,z三个位置坐标的函数，这里表示成了一个方向的函数，也许是对一个面进行平均的结果
赞一下 回复此楼
3楼2014-04-28 16:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qzhost

木虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by mywai520 at 2014-04-28 11:09:32
这就是结构的静电势函数在不同的结构位置（原子层位）图。真空层对应表面模型的真空层。

大师，还请再指点一下
经过一番查询资料，解决了很多疑惑但还有几个问题
1、从第一张图来看，功函数是真空能级减去费米能级，原子层中的最高势能似乎与功函数无关，那么它有什么意义，第二张图（Cu2O(111)-Pd interfaces）两边波峰的差值能否说明它们之间不能形成肖特基势垒？
2、最后图中下面那条红色虚线是根据什么来取的？上面的红色虚线很明显对应右边pd的波峰，但左边好像是平均？
赞一下 回复此楼
4楼2014-04-30 09:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qzhost

木虫 (小有名气)
引用回帖:
3楼: Originally posted by zique at 2014-04-28 16:27:45
这里的vacuum 表示真空，整幅图表示的是电子的势能在不同层厚处的势能。不过个人觉得势能应该是x,y,z三个位置坐标的函数，这里表示成了一个方向的函数，也许是对一个面进行平均的结果

感谢指点，还请帮忙看下楼下的问题，简单来说就是原子层中的最高势能有什么意义，以及最后一张图中下面那条红色虚线是根据什么来取的，感谢！
赞一下 回复此楼
5楼2014-04-30 09:41:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weizhen711

铁杆木虫 (著名写手)
送红花一朵
今天也在看这篇文献，同求高人解释这几副图说明了什么问题，“Potential lineup diagram”怎么翻译？横纵坐标的意义是什么？
赞一下 回复此楼
加油
6楼2014-10-04 20:30:10
