Tingstar铁虫 (小有名气)
|
[求助]
Fluent三维圆柱绕流计算
|
|

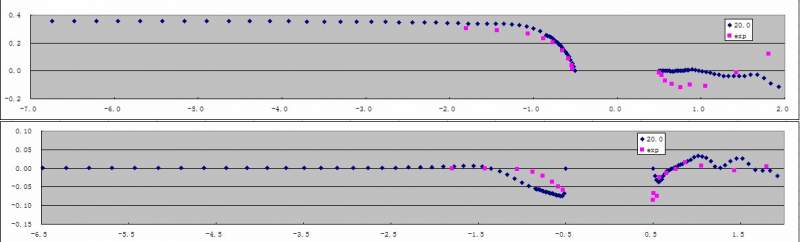

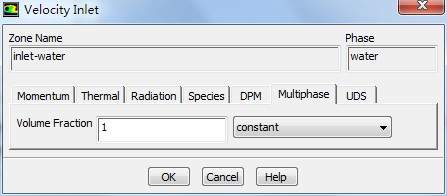

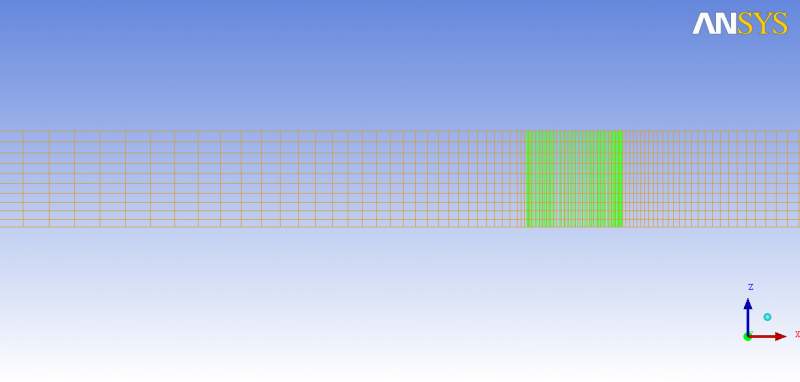

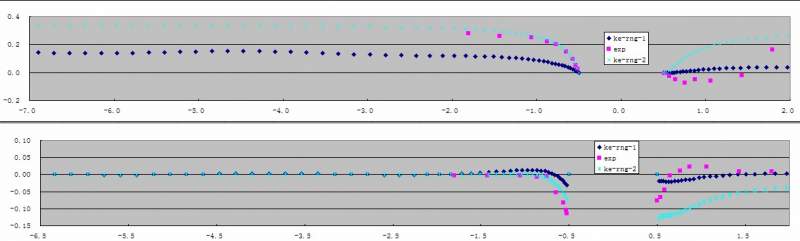

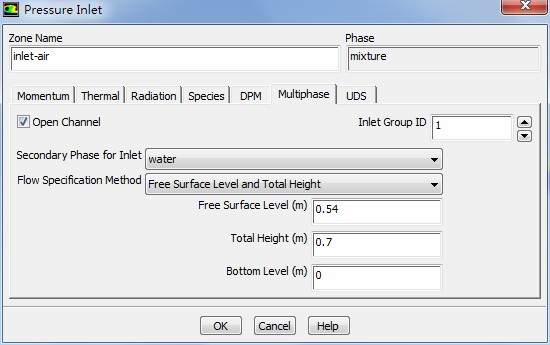

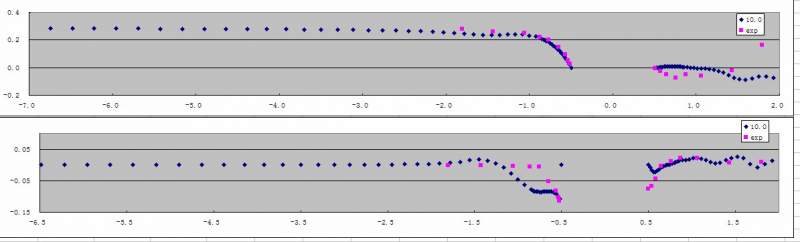

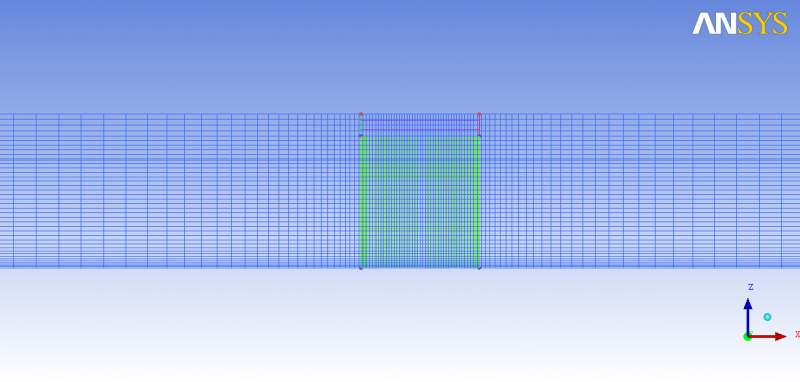

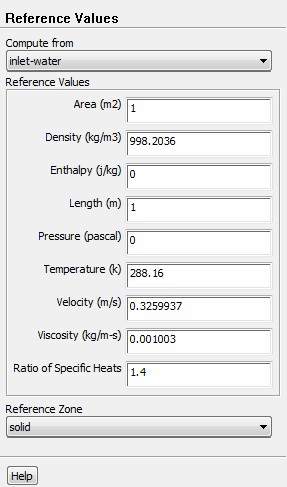

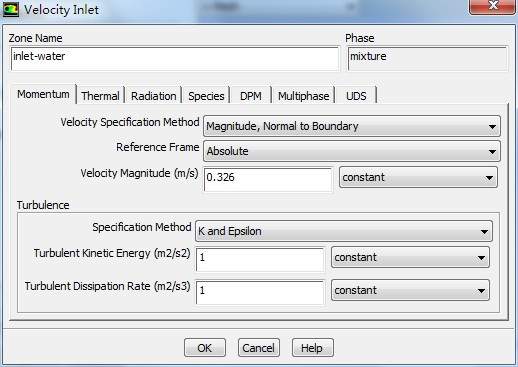

因为本人正处于入门阶段，想使用Fluent做三维圆柱绕流计算，但是还是有些问题没弄清楚，所以想向各位请教。 问题背景： 圆柱D=0.536m，入口距离圆柱20m，出口距离圆柱15m，两侧边界距离圆柱均为1.5m，水深0.54m； 网格如下：   入口velocity-inlet0.326m/s  这里的湍动能和耗散率是需要自己给定还是程序已经算出来？如果自己给定是不是用这几个公式算出来填上就可以了？ l = 0.07L （本问题水力直径L=0.54*2+3这样算对吗？） k=1.5*(u_avg*I)^2 epsilon=C_mu^0.75*k^1.5/l 出口perssure-outlet k-e、k-w、LES三个模型都使用过 计算的结果是，在圆柱下游与实验结果对比差异均较大 以下是LES模型下的计算结果  距离地面10cm的水平流速u和垂直流速w大小，其中蓝色为计算值，品红为实验值  距离底面20cm的水平流速u和垂直流速w大小，其中蓝色为计算值，品红为实验值 可以看出，计算的结果跟实验结果差异还是比较大的。 此外我又做了如下变动 希望做带自由便面的三维圆柱绕流， 选用了k-e RNG模型， 开了vof方法，勾选了Open channel flow。 网格划分如下  水深0.54m，圆柱上表面在水面以上，距离计算的上边界0.1m 计算了两种情况 1 Boundary conditions inlet-water velocity-inlet=0.326 inlet-air pressure-inlet boundary-air pressure-inlet outlet pressure-inlet 2 Boundary conditions inlet-water velocity-inlet=0.326 inlet-air pressure-inlet boundary-air pressure-inlet outlet outflow pressure-inlet和pressure-outlet情况下，均在设置边界条件下勾选open channel  我想知道，如果不勾选Open Channel仍设置为压力入口和出口，可以吗？计算出来的结果还是自由表面问题吗？ 对于inlet-water，还设定了  Reference Value如下，都是默认值  对此有一个问题，我在设置reference-value时 选择from inlet 那下面的Area和Length应分别为多少？是入口的面积3*0.54和0.54还是其他相应的值？ 时间步长如下  计算的结果之一 距离地面10cm的水平流速u和垂直流速w大小，品红为实验值，其中深蓝色为pressure-outlet结果，浅蓝色为outflow结果。  计算的结果一直都不太好，是不是我哪里设置的对，求指导。 此外我在此种条件下选用过k-w SST模型，但是在计算完成后看不到自由水面的pressure magnitude，想请教这是什么原因。  mesh2.jpg |
