应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 材料测试 » 谁能告诉我热重分析700度左右这个失重是什么物质
191/2返回列表12下一页
查看: 3515  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

rovesoul

新虫 (小有名气)

[求助] 谁能告诉我热重分析700度左右这个失重是什么物质 已有4人参与

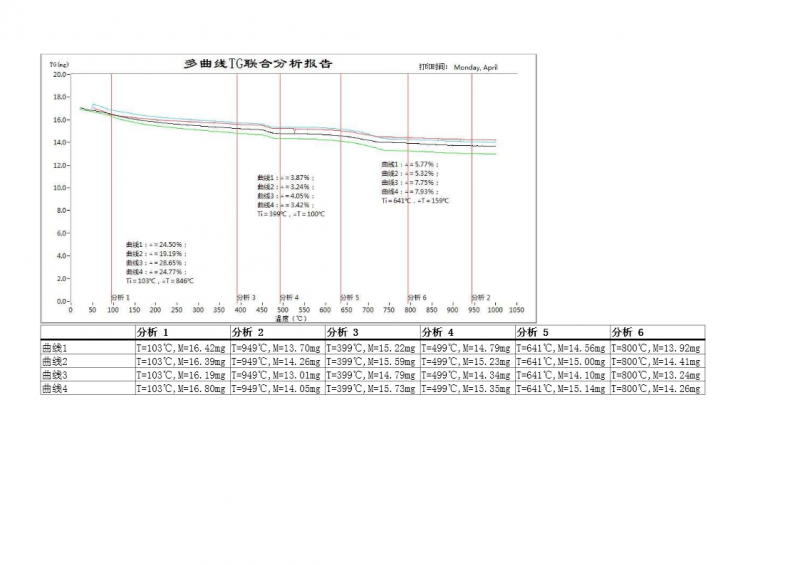

水泥基的，配了粉煤灰，450度左右的我知道是氢氧化钙，但是这700度左右的是什么呢 ？望指点！

谁能告诉我热重分析700度左右这个失重是什么物质
QQ Photo20140407233001.jpg


谁能告诉我热重分析700度左右这个失重是什么物质-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
好好学习吧孩子，啥也别乱！
1楼 2014-04-07 23:34:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

apersob

金虫 (正式写手)

【答案】应助回帖

值得注意的是，热重分解温度与化学手册分解温度有较大差别，不仅是由化学成分、矿物成分决定。颗粒大小、实验气氛有着极大的影响效果。如石灰石（天然矿物）的分解温度一般是在850左右，但碳化形成的方解石等由于颗粒极小，在较低温度下就会分解。一般水化产物680-700度左右就会出现分解峰值（不是开始分解温度）。
一般水泥水化产物分解温度：AFt：160-180；C-S-H：100-350;CH:390-450左右；方解石：700左右；
一家之言，必有谬误，欢迎指正！
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

rovesoul
12楼2014-05-04 08:36:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ayfhj

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
CaCO3的分解峰值在766度。约在620度开始分解。
赞一下(2人) 回复此楼
7楼2014-04-09 10:13:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18255468591

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
未水化的β-C2-S发生晶型转变吸热所致。
赞一下(1人) 回复此楼
细心做研究
2楼2014-04-08 09:18:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxll

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
700多度的失重，如果是碳酸盐的话，有可能是碳酸镁，但由于失重量比较大，还是水化产物的可能性比较大，对照试一下是哪种水化产物吧。碳酸钙要到900来度，晶型转变不会有失重，
赞一下(1人) 回复此楼
6楼2014-04-09 09:46:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxll

至尊木虫 (职业作家)
引用回帖:
8楼: Originally posted by apersob at 2014-05-02 15:19:39
热重峰值与化学手册所查的数值有很大差异，碳酸钙的分解温度不会上800.实际工程中烧石灰烧到900左右完全是因为加速分解。...

碳酸钙分解温度为898度，是指分解的二氧化碳分压达到一个大气压，这时候才会剧烈失重，热分析材料中提到碳酸钙分解温度比较低，是指的碳酸钙开始分解的温度，对应的是吸热峰刚开始的拐点温度或者外推分解温度，但此时的二氧化碳分压很低，不会快速分解。热分析和化学手册的数据差异大多是属于这种情况，热分析的峰值温度一般接近化工手册的温度。
赞一下(1人) 回复此楼
11楼2014-05-03 21:04:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

apersob

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
石灰石，要么是原来水泥中掺入的，要么是你的氢氧化钙碳化形成的。
赞一下 回复此楼
3楼2014-04-08 21:31:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rovesoul

新虫 (小有名气)
引用回帖:
3楼: Originally posted by apersob at 2014-04-08 21:31:44
石灰石，要么是原来水泥中掺入的，要么是你的氢氧化钙碳化形成的。

气氛是空气

[ 发自小木虫客户端 ]
回复此楼
好好学习吧孩子，啥也别乱！
4楼2014-04-09 01:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apersob

金虫 (正式写手)

【答案】应助回帖

氢氧化钙的碳化速度是非常快的，如果排除水泥中原先含有的碳酸钙，那么制样过程中是否真空干燥？有可能在干燥过程中就会出现碳化。
赞一下 回复此楼
5楼2014-04-09 09:37:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apersob

金虫 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by sxll at 2014-04-09 09:46:43
700多度的失重，如果是碳酸盐的话，有可能是碳酸镁，但由于失重量比较大，还是水化产物的可能性比较大，对照试一下是哪种水化产物吧。碳酸钙要到900来度，晶型转变不会有失重，

热重峰值与化学手册所查的数值有很大差异，碳酸钙的分解温度不会上800.实际工程中烧石灰烧到900左右完全是因为加速分解。
赞一下 回复此楼
8楼2014-05-02 15:19:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apersob

金虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by ayfhj at 2014-04-09 10:13:08
CaCO3的分解峰值在766度。约在620度开始分解。

水泥基材料水化热重分析中700多度一般都认为是氢氧化钙的分解，一是含量大，失重显著；二是其他水化产物的分解温度与之相差甚远。至于碳酸镁。。。。分解温度差的比较远了。
赞一下 回复此楼
9楼2014-05-02 15:22:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

371554629

新虫 (初入文坛)
水化硅酸钙

[ 发自小木虫客户端 ]
回复此楼
一直走下去
10楼2014-05-02 23:33:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 rovesoul 的主题更新
191/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料复试调剂 +3 学材料的点 2026-03-01 4/200 2026-03-02 00:07 by ccp273206157
[基金申请] 成果系统访问量大，请一小时后再尝试。---NSFC啥时候好哦，已经两天这样了 +4 NSFC2026我来了 2026-02-28 4/200 2026-03-01 22:37 by 铁门栓
[考研] 0856调剂 +5 刘梦微 2026-02-28 5/250 2026-03-01 22:30 by wang_dand
[考研] 272求调剂 +6 田智友 2026-02-28 6/300 2026-03-01 21:40 by 公瑾逍遥
[考研] 274求调剂 +3 cgyzqwn 2026-03-01 6/300 2026-03-01 21:24 by cgyzqwn
[考研] 高分子化学与物理调剂 +6 好好好1233 2026-02-28 12/600 2026-03-01 19:48 by 好好好1233
[考研] 0856化工专硕求调剂 +12 董boxing 2026-03-01 12/600 2026-03-01 19:45 by 材子momo
[考研] 0856材料求调剂 +11 hyf hyf hyf 2026-02-28 12/600 2026-03-01 18:57 by 18137688336
[考博] 26申博 +4 想申博！ 2026-02-26 6/300 2026-03-01 17:32 by 想申博！
[考研] 290求调剂 +9 材料专硕调剂； 2026-02-28 11/550 2026-03-01 17:21 by sunny81
[考研] 311求调剂 +6 亭亭亭01 2026-03-01 6/300 2026-03-01 15:41 by 324616
[考研] 307求调剂 +5 wyyyqx 2026-03-01 5/250 2026-03-01 15:21 by Fff-1
[考研] 303求调剂 +4 今夏不夏 2026-03-01 4/200 2026-03-01 14:46 by 嘟嘟小浣熊
[考研] 材料284求调剂，一志愿郑州大学英一数二专硕 +10 想上岸的土拨鼠 2026-02-28 10/500 2026-03-01 14:12 by yc258
[考研] 调剂 +3 简木ChuFront 2026-02-28 3/150 2026-03-01 11:46 by 王伟要上岸啊
[考博] 博士自荐 +4 kkluvs 2026-02-28 4/200 2026-03-01 10:19 by 馥安馥安
[考研] 307求调剂 +4 73372112 2026-02-28 6/300 2026-03-01 00:04 by ll247
[考研] 304求调剂 +3 52hz~~ 2026-02-28 5/250 2026-03-01 00:00 by 52hz~~
[考研] 276求调剂 +3 路lyh123 2026-02-28 4/200 2026-02-28 19:45 by 路lyh123
[高分子] 求环氧树脂研发1名 +3 孙xc 2026-02-25 11/550 2026-02-28 16:57 by ichall
信息提示
关闭
请填处理意见
关闭
