求大神解救

新虫 (初入文坛)

[求助] 急求！ 关于电化学测试CV和DPV结果分析 （优先给出合理答案的送金币） 已有2人参与

我是新人 刚接触电化学相关的实验 d在做graphene的biosensor，(仪器用的是princeton applied research的 versaSAAT 3）现在我想求教大神
1. 关于CV图 我想求如下图中的ipa ipc，请问软件中自带有求这些峰值电流的功能 还是需要自己手动去做切线去求？
2. 关于DPV  这个是一点都不懂 看paper里面的图都是很平滑的 但是不知道为什么自己跑出来的曲线都是锯齿，是不是因为自己参数设定有问题。请问大神如何设定参数 或者一般参数设定的经验值是多少？ 我看过一些评论说先用cv测出两个峰值电位然后通过峰值电位设定起始和终止电压，其他的参数默认处理，但是我觉得依旧是得到锯齿图，真心求教。谢谢各位大神们

急求！ 关于电化学测试CV和DPV结果分析 （优先给出合理答案的送金币）
回复此楼

» 收录本帖的淘帖专辑推荐

电化学部分

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-28 20:02:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

求大神解救

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by song520wh at 2014-04-12 11:21:01
初始电位反了，测还原峰负扫、例如DPV测还原峰：初始电位+0.4V 最终电位-0.2V...

那请问下面的扫速啊脉宽什么没问题吗？我想要那种平滑连续的曲线啊 这总有好多的毛刺 请问怎么解决？
赞一下(1人) 回复此楼
7楼2014-04-13 11:17:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

静心珍惜

新虫 (小有名气)
送红花一朵
引用回帖:
14楼: Originally posted by 我在梵蒂冈 at 2017-01-07 13:46:40
楼主好，我也用的Priceton DPV测试也是锯齿状的  请问您的问题解决了吗  快急死了  不知道问题出在哪里

想问一下，您的DPV图出现锯齿的问题解决了吗，我也遇到了同样的问题，能否交流一下

发自小木虫IOS客户端
赞一下(1人) 回复此楼
15楼2017-11-19 14:19:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

带霜寒

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
1.手动取点最快，因为这个非常明显。
2.不知道你的电极上有什么反应，如果有气泡、活性材料脱落、有震动，都有出现锯齿。还有种情况就是采样间隔太短。可以设成0.1s每点，如果是0.001s每点，波动就会很大啦。
赞一下 回复此楼
2楼2014-03-28 20:56:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

song520wh

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
求大神解救: 金币+5, ★有帮助 2014-04-11 20:55:09
1.一般机内会自动显示，如果没显示考虑下石墨烯的浓度和分散效果等，效果好自动出没问题。如果确实手动标峰，应该也能的。我用的是CHI160b 那里面有manual results可以作切线。你的应该也能找到。
2.DPV的话，电位选择比较总要。一般用CV确定峰电位，然后DPV±0.2V或±0.3V即可。参数的话：扫速40mV/s 电位脉冲范围自己设定，脉冲高度50mV 脉冲宽度50ms等大部分是机内默认的。如果电位没问题的话，那可能就是石墨烯层不均匀或电极不够清洁等。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

fh520
3楼2014-03-29 11:28:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

求大神解救

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 带霜寒 at 2014-03-28 20:56:48
1.手动取点最快，因为这个非常明显。
2.不知道你的电极上有什么反应，如果有气泡、活性材料脱落、有震动，都有出现锯齿。还有种情况就是采样间隔太短。可以设成0.1s每点，如果是0.001s每点，波动就会很大啦。

谢谢解答 我再试试
赞一下 回复此楼
4楼2014-03-29 13:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

求大神解救

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by song520wh at 2014-03-29 11:28:39
1.一般机内会自动显示，如果没显示考虑下石墨烯的浓度和分散效果等，效果好自动出没问题。如果确实手动标峰，应该也能的。我用的是CHI160b 那里面有manual results可以作切线。你的应该也能找到。
2.DPV的话，电位 ...

你好 我试了下 尝试机内参数 但是结果不理想 能帮我看看参数有什么问题吗？这是bare gold的 谢谢
急求！ 关于电化学测试CV和DPV结果分析 （优先给出合理答案的送金币）-1


急求！ 关于电化学测试CV和DPV结果分析 （优先给出合理答案的送金币）-2


急求！ 关于电化学测试CV和DPV结果分析 （优先给出合理答案的送金币）-3
赞一下 回复此楼
5楼2014-04-12 10:49:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

song520wh

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by 求大神解救 at 2014-04-12 10:49:25
你好 我试了下 尝试机内参数 但是结果不理想 能帮我看看参数有什么问题吗？这是bare gold的 谢谢



...

初始电位反了，测还原峰负扫、例如DPV测还原峰：初始电位+0.4V 最终电位-0.2V
赞一下 回复此楼
6楼2014-04-12 11:21:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

song520wh

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 求大神解救 at 2014-04-13 11:17:41
那请问下面的扫速啊脉宽什么没问题吗？我想要那种平滑连续的曲线啊 这总有好多的毛刺 请问怎么解决？...

脉冲高度50mV,脉冲宽度50ms、再把灵敏度调低些就会稳定些
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

求大神解救
8楼2014-04-13 16:55:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

求大神解救

新虫 (初入文坛)
送红花一朵
引用回帖:
8楼: Originally posted by song520wh at 2014-04-13 16:55:44
脉冲高度50mV,脉冲宽度50ms、再把灵敏度调低些就会稳定些...

谢谢 我再试试
回复此楼
9楼2014-04-13 21:15:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

求大神解救

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by song520wh at 2014-04-13 16:55:44
脉冲高度50mV,脉冲宽度50ms、再把灵敏度调低些就会稳定些...

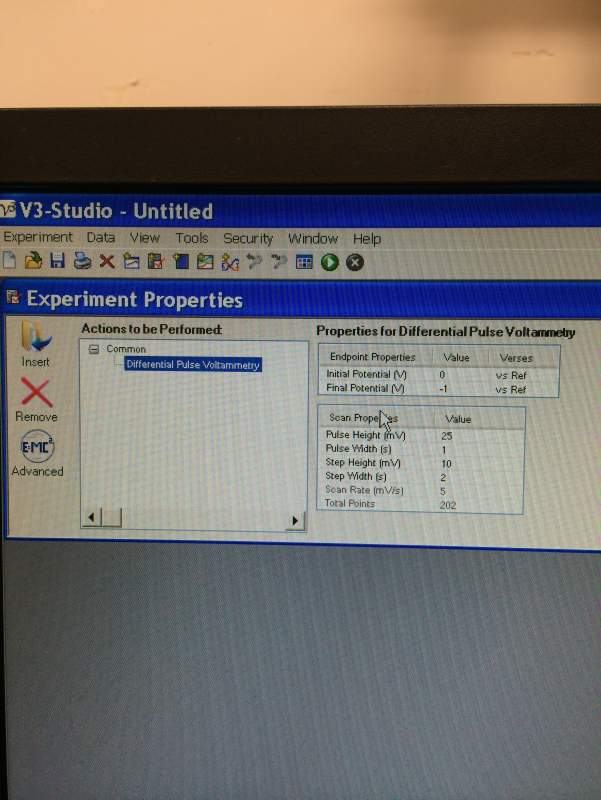

你好 我的参数是这样设定的 依旧是bare gold的dpv  但是结果确依旧很不理想 请问能再帮我看看问题吗？
急求！ 关于电化学测试CV和DPV结果分析 （优先给出合理答案的送金币）-4
赞一下 回复此楼
10楼2014-04-22 17:34:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
