[求助] 关于单电池CV测试的问题 已有3人参与

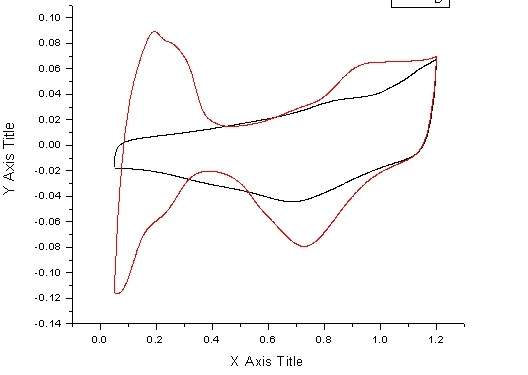

本人对单电池进行CV测试，阴极通入的是加湿的Ar2，阳极通入的是加湿的H2,因此构成两电极体系，阳极为参比电极及对电极也就是动态的标准电极电位，阴极为工作电极。单电池在运行初层测过CV出现的是下图中线条为红色的那条，当单电池运行数天后测试CV曲线为黑色曲线那条，测试方法及手段相同，请问出现黑色的那天CV曲线是什么原因导致的？求大侠们赐教啊
关于单电池CV测试的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
携手共同进步！
1楼 2014-02-09 15:40:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

tb029120_11

禁言 (文坛精英)

公益服务

文献杰出贡献

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
862467874: 金币+3 2014-02-09 18:40:50
zlin: 金币+2, ECEPI+1, 鼓励应助，谢谢~ 2014-02-09 19:18:41
初次CV扫描的红色曲线是典型的H2氧化还原特征，伴随有O2的氧化还原。数天后的黑色曲线只残留O2的氧化还原峰，H2的峰消失，表明Pt催化剂已毒化失效。
运行数天的条件是什么，恒流放电还是持续CV扫描？
燃料中有否CO等毒物，拆开电池确认有否MEA的穿孔、脱离等？
具体原因有待进一步的实验进行验证。
一次实验现象说明不了问题，需要重复实验，得到具有重现性的数据，然后进行深入分析和研究。
阴极气体为空气（Air）吧，不应该用氩气啊！

燃料电池做CV测试以研究阴阳极的电化学行为，应该用3电极体系，市场有专用的Cell case卖。如买不到也可自己设计加工。
研究阳极行为时，参比电极在燃料极端，研究阴极行为时，参比电极在氧化剂极端；参比电极进气口通H2，燃料极端端通H2，氧化剂端通O2或Air，在工作电极/参比电极间施加随时间变化的电位三角波，记录氧化剂极/电解质隔膜/燃料极间的电流变化。
赞一下(1人) 回复此楼
2楼2014-02-09 18:28:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
862467874: 金币+5 2014-02-09 19:35:57
862467874: 金币+2, ★有帮助 2014-02-09 19:39:25
哈哈，这个我还是有点经验的。
首先，你恒流放电之后，将阴极侧的O2或者Air切换成Ar之后，在测试CV之前，需要静置一段时间，让H2完全吸附在你Pt的催化剂表面，同时用Ar来吹扫阴极侧残留的O2，最好将H2的流量调小一些，Ar流量可以大一些，我一般是让Ar的流量是H2的两倍，然后再扫描CV曲线。
具体原因我也不是太清楚，不过我是通过这个方法扫描出来的。
赞一下(2人) 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
4楼2014-02-09 19:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

我一般静置20min或者30min就可以扫出比较满意的CV曲线了~
赞一下(1人) 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
5楼2014-02-09 19:24:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

862467874

木虫 (正式写手)

燃料电池实验室+企业经验
引用回帖:
2楼: Originally posted by tb029120_11 at 2014-02-09 18:28:00
初次CV扫描的红色曲线是典型的H2氧化还原特征，伴随有O2的氧化还原。数天后的黑色曲线只残留O2的氧化还原峰，H2的峰消失，表明Pt催化剂已毒化失效。
运行数天的条件是什么，恒流放电还是持续CV扫描？
燃料中有否C ...

恒流放电  可是测试了他还有性能  性能下降很低 但是扫CV却是这种结果 我们猜想是不是运行天数太久氧气扩散在催化层里一直吸附在催化剂上没有活性位点了  我们课题组一直都是利用的两电极体系，参比电极的那端通氢气，研究的另一端通Ar2作为保护气。测试都是正常的，这次就不知道怎么回事了
赞一下 回复此楼
携手共同进步！
3楼2014-02-09 18:40:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

862467874

木虫 (正式写手)

燃料电池实验室+企业经验
引用回帖:
5楼: Originally posted by zlin at 2014-02-09 19:24:48
我一般静置20min或者30min就可以扫出比较满意的CV曲线了~

可是我都静置好久了  师兄  我扫了一天的CV 终于在刚才出现了氢区 开心
赞一下 回复此楼
携手共同进步！
6楼2014-02-09 19:35:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemdota

木虫 (小有名气)
引用回帖:
4楼: Originally posted by zlin at 2014-02-09 19:23:50
哈哈，这个我还是有点经验的。
首先，你恒流放电之后，将阴极侧的O2或者Air切换成Ar之后，在测试CV之前，需要静置一段时间，让H2完全吸附在你Pt的催化剂表面，同时用Ar来吹扫阴极侧残留的O2，最好将H2的流量调小一 ...

在阴极通Ar情况下使用恒电位记时安培法可以除去阴极氧。想问一下，你测得放电前后CV算出的铂比表面积变化有多大？还有你调小H2流量从原理上有何作用？
赞一下 回复此楼
7楼2014-02-09 21:02:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯凯kevin

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我是来看回帖的
回答的真好
都是大牛啊
赞一下 回复此楼
8楼2014-02-09 22:06:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

862467874

木虫 (正式写手)

燃料电池实验室+企业经验
引用回帖:
7楼: Originally posted by chemdota at 2014-02-09 21:02:10
在阴极通Ar情况下使用恒电位记时安培法可以除去阴极氧。想问一下，你测得放电前后CV算出的铂比表面积变化有多大？还有你调小H2流量从原理上有何作用？...

请问你是恒电位一般在多少条件下除氧
赞一下 回复此楼
携手共同进步！
9楼2014-02-09 22:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlin

荣誉版主 (知名作家)

优秀版主

【答案】应助回帖

引用回帖:
6楼: Originally posted by 862467874 at 2014-02-09 19:35:00
可是我都静置好久了  师兄  我扫了一天的CV 终于在刚才出现了氢区 开心...

哈哈，是什么条件下扫描出来的？怎么突然就可以扫描出来了呢？
赞一下 回复此楼
只有初恋般的热情和宗教般的意志，人才有可能成就某种事业——路遥
10楼2014-02-10 00:08:22
