锂离子电池的CV曲线竟然成这样了。。。有木有高手给解释一下

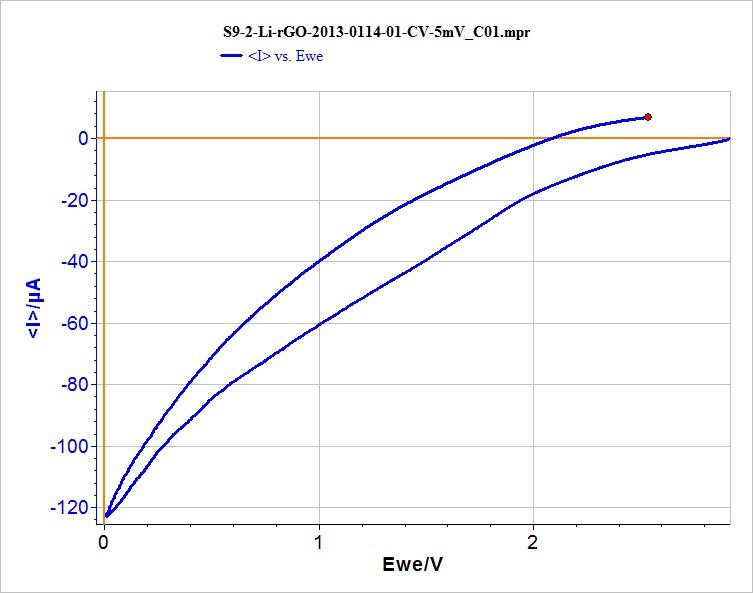

刚才测的CV曲线超级无语,想知道出现这种情况的原因可能是什么,这种曲线是不是说明这个电池没有任何价值了。。。。谢谢
(还原氧化石墨做负极,锂金属做正极,LiPF6为电解液)
回复此楼
» 猜你喜欢
【文献导读】AEM:界面工程实现 500 °C 以下可逆质子陶瓷电化学电池运行
已经有0人回复
斯图加特大学化学技术所拟招聘2027年公派读博生-多孔固体材料表征新方法方向
已经有3人回复
分析化学论文润色/翻译怎么收费?
已经有209人回复
选择性之争:羟基自由基、活性氯、高价金属氧,你的电极上到底谁在工作
已经有0人回复
放大之后的电势分布:为什么 1 m² 的板子,边缘和中心像两块不同的电极
已经有0人回复
【文献导读】南华大学 AFM:具有 TEC 梯度的自组装 PCFC 复合阴极
已经有0人回复
隔膜与无隔膜:这笔钱该不该花,算完之后答案往往相反
已经有0人回复
海南大学招收储能电池方向博士生
已经有1人回复
电极的"记忆效应":换一股水,前几十小时为什么对不上标称值
已经有0人回复
【文献导读】山西大学 JMCA:使用 LCF 催化剂通过质子陶瓷电解池 (PCEC) 合成氨
已经有0人回复
从厘米到米:八篇写下来,一张尺度地图
已经有0人回复
» 本主题相关商家推荐:
(我也要在这里推广)
» 本主题相关价值贴推荐,对您同样有帮助:
锂电池和电容器材料的CV曲线
已经有6人回复
锂离子电池中的循环伏安(CV)与交流阻抗(EIS)之间的关系?
已经有4人回复
水系锂电CV曲线,为什么只有还原峰,没有氧化峰
已经有20人回复
锂离子电池材料测试,循环伏安曲线的横坐标,Potential vs. (Li/Li+)
已经有4人回复
锂离子电池 CV曲线
已经有14人回复
敢问各位如何做锂离子电池充放电中的dQ/dV曲线
已经有14人回复
锂离子电池放电曲线出现拐弯
已经有7人回复
锂离子电池充放电曲线的困惑
已经有5人回复
锂离子电池测试电压异常,曲线不稳定 求解!
已经有24人回复
【求助】锂离子电池测量CV的问题
已经有3人回复
锂离子电池测量CV的问题
已经有3人回复
【交流】请问锂离子纽扣电池CV测试时为什么只出现一个峰?请高手分析一下这个图
已经有4人回复
【求助】请高手指教,有图求真相——Pt/C催化剂稳定性和CV曲线问题
已经有8人回复
【讨论】锂离子电池测CV问题?两电极体系与三电极体系的区别?
已经有26人回复
1楼
2013-01-15 14:42:39
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )
wengwucn
铁虫
(初入文坛)
应助: 4
(幼儿园)
金币: 48.3
帖子: 47
在线: 10.8小时
虫号: 2243086
注册: 2013-01-15
性别: GG
专业: 电能储存与节电技术
曲线本身并不是太怪异,数据的处理方式上是不是可以下功夫?
赞
一下
(1人)
回复此楼
WU
8楼
2013-01-18 09:51:31
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
普通回帖
admire1475
铁杆木虫
(正式写手)
知天命的孩子
应助: 138
(高中生)
金币: 5507.2
散金: 11
红花: 10
帖子: 884
在线: 166小时
虫号: 466680
注册: 2007-11-24
性别: GG
专业: 无机非金属基复合材料
【答案】应助回帖
★
感谢参与,应助指数 +1
I_like_study: 金币+1,
★
有帮助
2013-01-16 03:20:02
你先往高电压扫,再往低电压扫,初始电压用开路电压。
如果你装电池充放电没问题,就是CV没测好。
赞
一下
回复此楼
2楼
2013-01-15 17:49:55
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
毕卡恩_2009
银虫
(小有名气)
应助: 17
(小学生)
金币: 323
帖子: 233
在线: 7.9小时
虫号: 884550
注册: 2009-10-26
性别: GG
专业: 电化学
【答案】应助回帖
★ ★ ★ ★
感谢参与,应助指数 +1
I_like_study: 金币+1,
★
有帮助
2013-01-16 03:20:10
yanbo1986: 金币+3, 说的很详细。
2013-01-18 09:25:05
锂离子电池里做负极材料的CV,锂也是做负极的,石墨电极的电位还是较锂高的。研究电极为石墨电极,然后就是接线关系了,别接错了,一般不会出现问题。
石墨电极在锂离子电池体系中的CV好像是没有太明显的氧化还原峰,但第一周电解质会在低的石墨极化电极电位下分解形成SEI膜,而且要循环几次的吧。应该不会有太大问题~
赞
一下
回复此楼
叶子的离开,是因为风的追求,还是树的不挽留!
3楼
2013-01-15 21:29:03
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
I_like_study
木虫
(正式写手)
应助: 7
(幼儿园)
金币: 3534.2
散金: 212
帖子: 572
在线: 201.3小时
虫号: 1050015
注册: 2010-06-30
专业: 半导体晶体与薄膜材料
引用回帖:
2楼
:
Originally posted by
admire1475
at 2013-01-15 17:49:55
你先往高电压扫,再往低电压扫,初始电压用开路电压。
如果你装电池充放电没问题,就是CV没测好。
我用的是氧化石墨和锂片,3V就是最高电压,也是从OCV开始测试的
赞
一下
回复此楼
4楼
2013-01-16 03:19:45
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
I_like_study
木虫
(正式写手)
应助: 7
(幼儿园)
金币: 3534.2
散金: 212
帖子: 572
在线: 201.3小时
虫号: 1050015
注册: 2010-06-30
专业: 半导体晶体与薄膜材料
引用回帖:
3楼
:
Originally posted by
毕卡恩_2009
at 2013-01-15 21:29:03
锂离子电池里做负极材料的CV,锂也是做负极的,石墨电极的电位还是较锂高的。研究电极为石墨电极,然后就是接线关系了,别接错了,一般不会出现问题。
石墨电极在锂离子电池体系中的CV好像是没有太明显的氧化还原 ...
关键是这个CV的绝大部分都处于电流为负的区域。。
赞
一下
回复此楼
5楼
2013-01-16 03:21:01
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
chengjie_chj
铜虫
(初入文坛)
应助: 2
(幼儿园)
金币: 15
帖子: 37
在线: 30.3小时
虫号: 985025
注册: 2010-03-29
专业: 电化学
【答案】应助回帖
★
感谢参与,应助指数 +1
I_like_study: 金币+1,
★★★
很有帮助
2013-01-16 16:18:19
应该没有问题,氧化石墨本身的电位比石墨要高,在电位很高处就开始反应,CV曲线类似电容器的样子。要确认回路中没有接错,没有引入高电阻。多次扫描应该会重合,曲线也会好一些。试试降低扫速看看。因为金属锂的极化比较大,所以两电极扫的曲线与三电极扫的曲线差距很大的。三电极要好。
赞
一下
回复此楼
6楼
2013-01-16 10:21:48
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
毕卡恩_2009
银虫
(小有名气)
应助: 17
(小学生)
金币: 323
帖子: 233
在线: 7.9小时
虫号: 884550
注册: 2009-10-26
性别: GG
专业: 电化学
【答案】应助回帖
引用回帖:
5楼
:
Originally posted by
I_like_study
at 2013-01-16 03:21:01
关键是这个CV的绝大部分都处于电流为负的区域。。...
电流的负正是根据你自己定义的,CHI里就默认阳极电流为正,但我们上学的教材里就规定的阴极电流为正~
赞
一下
回复此楼
叶子的离开,是因为风的追求,还是树的不挽留!
7楼
2013-01-17 23:55:19
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
zxw198612
铜虫
(正式写手)
应助: 34
(小学生)
金币: 437.6
红花: 1
帖子: 316
在线: 86.7小时
虫号: 1947124
注册: 2012-08-20
性别: GG
专业: 能源化工
电流都是负值的,我看你是工作电极(研究)电极接反了,不像是石墨的循环图,扫描电流建议设置0.5mV以下
赞
一下
回复此楼
9楼
2013-10-24 11:55:38
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
wangdn
木虫
(正式写手)
应助: 5
(幼儿园)
金币: 1223.5
红花: 2
帖子: 321
在线: 51.2小时
虫号: 286658
注册: 2006-10-15
性别: GG
专业: 半导体材料
请问知道楼主解决问题了吗?请问是什么因素引起的这个曲线? 谢谢
赞
一下
回复此楼
10楼
2013-12-04 06:27:48
