24小时热门版块排行榜

返回列表

yangshifeng

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 132.3
散金: 20
帖子: 198
在线: 130.9小时
虫号: 1259959
注册: 2011-04-09
专业: 无机合成和制备化学

[求助] XPS的表征分析，审稿人给的意见是什么意思？已有4人参与

投稿后审稿人给了这样的意见：
The fitting of XPS Mn 2p spectra in Fig.3a does not make sense. The difference of FWHM in Mn3+ and Mn4+ components is very large. Moreover it is not right the binding energy of Mn3+ 2p1/2 component sits at a higher energy than Mn4+ 2p1/2.
主要是FWHM 不太懂，XPS平时接触的也比较少。

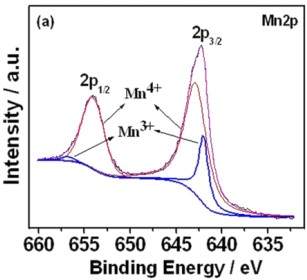

Mn3+ Mn4+.jpg

回复此楼

1楼 2014-02-19 08:56:23

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

xiandan

至尊木虫 (职业作家)

木虫一员

应助: 40 (小学生)
金币: 22474.5
散金: 2
红花: 1
帖子: 3792
在线: 512.1小时
虫号: 295928
注册: 2006-11-12
性别: GG
专业: 无机合成和制备化学

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yangshifeng: 金币+5, ★有帮助 2014-02-21 09:22:54

两个问题
1 Mn3+ and Mn4+的半高宽相差太大
2 Mn3+ 2p1/2比Mn4+ 2p1/2的结合能还大是不对的
请查一下XPS数据库对一下结合能

赞一下(3人)

回复此楼

生命不息，奋斗不止

2楼2014-02-19 14:38:34

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zmus

木虫 (正式写手)

应助: 25 (小学生)
金币: 4060.2
散金: 2176
红花: 14
帖子: 897
在线: 1639.5小时
虫号: 1027510
注册: 2010-05-25
性别: GG
专业: 新型信息器件

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yangshifeng: 金币+12, ★★★很有帮助 2014-02-21 09:24:41

峰拟合中的一些基本原则:
1. 元素结合能数据可参考http://srdata.nist.gov/xps/
2. 对于p、d、f等能级的次能级（如p3/2、p1/2，光电子能谱中一般省略/2，即为p3、p1）强度比是一定的，p3:p1=2:1；d5:d3=3:2，f7:f5=4:3。在峰拟合过程中要遵循该规则。如W4f中同一价态的W4f7和W4f5峰面积比应为4:3。
3. 对于有能级分裂的能级（p、d、f），分裂的两个轨道间的距离也基本上是固定的，如同一价态的W4f7和W4f5之间的距离为2.15eV左右，Si2p3和Si2p1差值为1.1eV左右。各元素能级分裂数据可参考网上数据库http://srdata.nist.gov/xps/Doublet_Sep.asp

赞一下(5人)

回复此楼

3楼2014-02-19 16:20:29

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yangshifeng

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 132.3
散金: 20
帖子: 198
在线: 130.9小时
虫号: 1259959
注册: 2011-04-09
专业: 无机合成和制备化学

引用回帖:

3楼: Originally posted by zmus at 2014-02-19 16:20:29
峰拟合中的一些基本原则:
1. 元素结合能数据可参考http://srdata.nist.gov/xps/
2. 对于p、d、f等能级的次能级（如p3/2、p1/2，光电子能谱中一般省略/2，即为p3、p1）强度比是一定的，p3:p1=2:1；d5:d3=3:2，f7:f ...

那么，这么内容直接放上一个简单的不经过分峰的Mn2p的谱图，再简单分析一下就可以是吗？

赞一下

回复此楼

4楼2014-02-21 09:26:14

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
