[求助] MATLAB/Simulink大神请进 已有2人参与

simulink里边scope里边的图形怎么通过plot命令输出到word里面呢？拜托详细一点，初学，不大懂，先谢谢了。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我的未来我做主
1楼 2014-01-16 10:29:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bucheron

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1

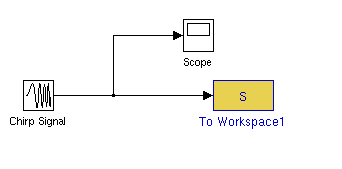

如果使用block: to workspace, 将模拟结果输出到workspace中
，譬如我命名的变量为S，

然后在matlab中用plot画出图，然后贴到word里边。
MATLAB/Simulink大神请进
Screenshot from 2014-01-16 08:27:33.png
赞一下 回复此楼
Born to suffer !Born to burn!
2楼2014-01-16 16:29:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
在command窗口中输入以下两句代码：
set(0,'ShowHiddenHandles','on');
set(gcf,'menubar','figure');
这个时候scope那个窗口就会有标题栏出现，选择edit下面的copy figure，直接粘贴到word里即可
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
3楼2014-01-16 17:07:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张minmin

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by bucheron at 2014-01-16 16:29:44
如果使用block: to workspace, 将模拟结果输出到workspace中
，譬如我命名的变量为S，

然后在matlab中用plot画出图，然后贴到word里边。

Screenshot from 2014-01-16 08:27:33.png
...

恩 这个问题实验室的帮助解决了，我可以请问一下将matlab工作空间的数据导出到excel里面有数目的限制吗？我的数据有540000个，复制时就会出现错误，截了些图，大神帮忙看下。
赞一下 回复此楼
我的未来我做主
4楼2014-01-17 20:51:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bucheron

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 张minmin at 2014-01-17 20:51:39
恩 这个问题实验室的帮助解决了，我可以请问一下将matlab工作空间的数据导出到excel里面有数目的限制吗？我的数据有540000个，复制时就会出现错误，截了些图，大神帮忙看下。...

可以直接把数据输出为excel文件，具体可以参见
http://www.mathworks.co.uk/help/ ... l-spreadsheets.html
赞一下 回复此楼
Born to suffer !Born to burn!
5楼2014-01-17 21:54:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
