[求助] 关于超级电容器的几个问题 已有2人参与

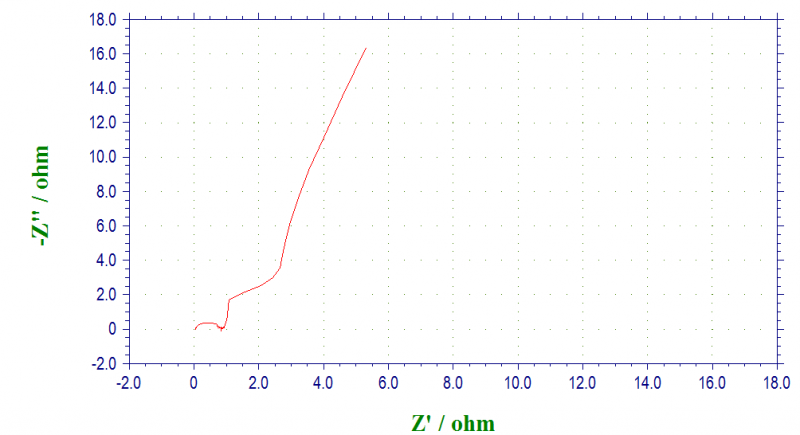

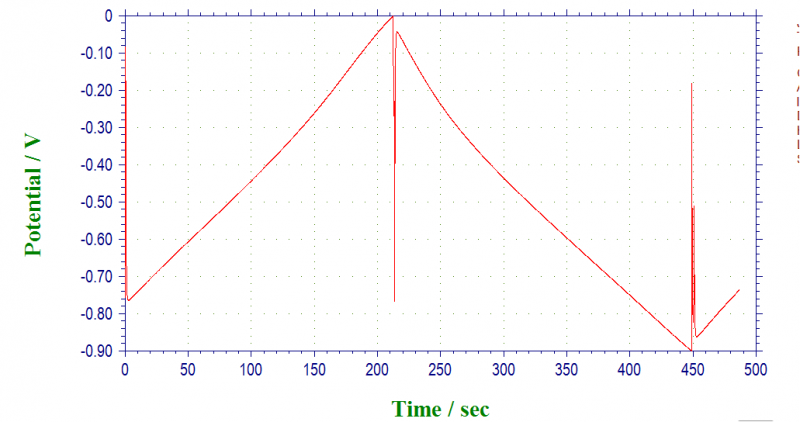

我用活性炭做超级电容器电极材料,在测试过程中得到这样的曲线(附件图1,2),请高手帮我分析一下,看看为什么充放电曲线在开始放电时会有几个点在下方(约在-0.8V),而能斯特曲线在低频曲出现曲折。谢谢了!附:6mol的KOH,电位窗口选择(-0.9~0V)。
关于超级电容器的几个问题


关于超级电容器的几个问题-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyinglzx

新虫 (小有名气)

自己顶一下,别沉下去
2楼2014-01-14 20:25:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyinglzx

新虫 (小有名气)

有知道的给指点一下
3楼2014-01-16 22:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tomydream

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
liyinglzx: 金币+5, 有帮助 2014-01-20 16:30:25
2-electrode or 3-electrode configuration?
It seems the cell was not assembled tightly enough.
4楼2014-01-17 00:18:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoubucun

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
直流内阻太大了吧
5楼2014-01-17 11:50:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyinglzx

新虫 (小有名气)

引用回帖:
4楼: Originally posted by tomydream at 2014-01-17 00:18:00
2-electrode or 3-electrode configuration?
It seems the cell was not assembled tightly enough.

是三电极,以前用CHI660C,没有出现过这样的问题,换成CHI660E就出现这样了的问题,和设备有关吗?
6楼2014-01-20 16:30:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyinglzx

新虫 (小有名气)

引用回帖:
5楼: Originally posted by zhoubucun at 2014-01-17 11:50:08
直流内阻太大了吧

这个可能性不大,直流充放电的曲线有点奇怪
7楼2014-01-20 16:31:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夕阳天使新

金虫 (小有名气)

做个CV看看
8楼2014-03-10 19:46:13
