| 查看: 2877 | 回复: 27 | |||
[求助]
请教：XRD陶瓷片测试 已有6人参与
|
| 我有一些烧好的陶瓷片，大约有1.5mm左右，比玻璃槽的深度要厚，如果这样直接去测XRD，对结果会有什么影响吗？为什么？陶瓷片上下都是平的 |
回复此楼» 收录本帖的淘帖专辑推荐
 XRD相关 |
» 猜你喜欢
求个博导看看
已经有16人回复
-
想换工作。大多数高校都是 评职称时 认可5年内在原单位取得的成果吗？
已经有8人回复
-
上海工程技术大学张培磊教授团队招收博士生
已经有4人回复
-
上海工程技术大学【激光智能制造】课题组招收硕士
已经有5人回复
-
求助院士们，这个如何合成呀
已经有4人回复
-
临港实验室与上科大联培博士招生1名
已经有9人回复
-
需要合成515-64-0，50g，能接单的留言
已经有4人回复
-
自荐读博
已经有4人回复
-
写了一篇“相变储能技术在冷库中应用”的论文，论文内容以实验为主，投什么期刊合适？
已经有6人回复
-
带资进组求博导收留
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 测试XRD，请教怎么用jade计算结晶度
已经有15人回复
- 陶瓷材料晶胞参数变化问题
已经有12人回复
- 做陶瓷材料的变温XRD, 要不要把陶瓷研磨成粉末？
已经有7人回复
- 在奥氏体不锈钢表面氧化铝陶瓷涂层，做XRD的参数
已经有4人回复
- 【求助】陶瓷片上出现蓝点，请问是什么情况
已经有7人回复
- 多晶陶瓷为什么XRD只显示一个衍射峰
已经有11人回复
- 【求助】请教XRD只有1个衍射峰 纳米Ag，只有（111）晶面
已经有13人回复
- 求助氧化硅陶瓷XRD物相分析，急！
已经有3人回复
- 【请教】XRD精修的实验条件？
已经有15人回复
- 【请教】请教小角XRD出峰情况
已经有10人回复
- 【请教】请教一些关于XRD峰与晶面的关系
已经有9人回复
- 【请教】XRD分峰实验
已经有6人回复
- 【讨论】居里点如何测量
已经有13人回复
- 【请教】在Si（100）基片上沉积的薄膜测量XRD图解。
已经有10人回复
- 【请教】XRD 固溶体标峰
已经有8人回复
- 【请教】陶瓷烧结相关问题
已经有31人回复
Dorothy_Z
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2557.3
- 散金: 130
- 红花: 1
- 帖子: 202
- 在线: 256.5小时
- 虫号: 2460791
- 注册: 2013-05-12
- 专业: 结构陶瓷

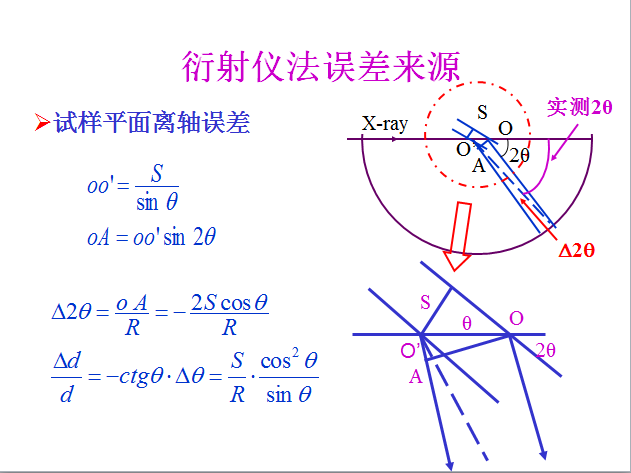

2楼2014-01-04 13:46:05
sandhack
木虫 (著名写手)
- 应助: 106 (高中生)
- 金币: 3293.4
- 散金: 2075
- 红花: 12
- 帖子: 1098
- 在线: 328.7小时
- 虫号: 1338321
- 注册: 2011-07-05
- 专业: 金属材料的凝固与结晶学
3楼2014-01-04 18:24:35
sandhack
木虫 (著名写手)
- 应助: 106 (高中生)
- 金币: 3293.4
- 散金: 2075
- 红花: 12
- 帖子: 1098
- 在线: 328.7小时
- 虫号: 1338321
- 注册: 2011-07-05
- 专业: 金属材料的凝固与结晶学
4楼2014-01-04 18:25:44
yushmily5
木虫 (小有名气)
- 应助: 9 (幼儿园)
- 金币: 3349.7
- 红花: 5
- 帖子: 82
- 在线: 161.5小时
- 虫号: 2783751
- 注册: 2013-11-06
- 专业: 凝聚态物性I:结构、力学和
5楼2014-01-04 21:15:41
yushmily5
木虫 (小有名气)
- 应助: 9 (幼儿园)
- 金币: 3349.7
- 红花: 5
- 帖子: 82
- 在线: 161.5小时
- 虫号: 2783751
- 注册: 2013-11-06
- 专业: 凝聚态物性I:结构、力学和
6楼2014-01-04 21:16:35
xkcn
木虫 (正式写手)
- 应助: 14 (小学生)
- 金币: 3036.6
- 红花: 2
- 帖子: 339
- 在线: 248.5小时
- 虫号: 877431
- 注册: 2009-10-19
- 性别: GG
- 专业: 无机非金属类电介质与电解
【答案】应助回帖
感谢参与，应助指数 +1
861960469: 回帖置顶 2014-01-07 07:49:43
861960469: 回帖置顶 2014-01-07 07:49:43
| 陶瓷片虽然都是平的，但只是肉眼观察的结果，实际上不一定是平的，因此就算厚度跟玻璃槽的深度一样，测出来的结果也会有偏差，特别是做多个样品比较的时候（尤其是掺杂、固溶体类），如果不预先磨平，峰的位置会因为样品不平整而偏移，会严重影响结果。如果只是测陶瓷的XRD物相，建议还是将片打碎磨成粉来测量（抛光也行），准确度才高，因为实验XRD射线通常穿透深度在10um左右，这种穿透深度基本上反映的是材料表面的情况，如果你的陶瓷材料烧结过程中存在挥发或者其他的情况影响内部和表面物相的含量、组成等，那么所测得的物相也会出现较大偏差。 |
7楼2014-01-05 18:32:36
Dorothy_Z
木虫 (小有名气)
- 应助: 50 (小学生)
- 金币: 2557.3
- 散金: 130
- 红花: 1
- 帖子: 202
- 在线: 256.5小时
- 虫号: 2460791
- 注册: 2013-05-12
- 专业: 结构陶瓷
8楼2014-01-05 23:47:33
yushmily5
木虫 (小有名气)
- 应助: 9 (幼儿园)
- 金币: 3349.7
- 红花: 5
- 帖子: 82
- 在线: 161.5小时
- 虫号: 2783751
- 注册: 2013-11-06
- 专业: 凝聚态物性I:结构、力学和
9楼2014-01-06 00:53:09
10楼2014-01-06 09:15:11
