[求助] 多晶陶瓷为什么XRD只显示一个衍射峰

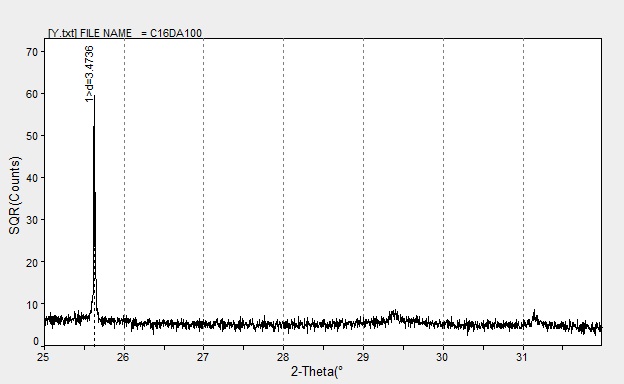

我烧结的纯相陶瓷,陶瓷晶粒较大约200-300微米,陶瓷表面腐蚀过的照片和XRD图已经传了上来,为什么XRD图谱中只有一个比较强的峰???请高手解答


回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xiaopanky

金虫 (小有名气)

引用回帖:
1楼: Originally posted by zhigl1979 at 2011-10-07 18:06:52:
我烧结的纯相陶瓷,陶瓷晶粒较大约200-300微米,陶瓷表面腐蚀过的照片和XRD图已经传了上来,为什么XRD图谱中只有一个比较强的峰???请高手解答

[eimg]80/82/4657 ...

你这是典型的非晶态XRD图,只有一个峰很强。说明你烧结后形成晶体很差。基本上形成玻璃态。
模拟电路设计
9楼2011-10-09 19:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

whd博士

木虫 (著名写手)

【答案】应助回帖

zhigl1979(金币+2): 多谢! 2011-10-07 19:25:50
额~~~~~~不知道你做的什么成分的材料,也不好说,不过你这XRD只到31度多啊~~~~~~是不是其他衍射峰都在后面的角区?或者你这个有非常好的择优生长的现象~~~~~~
2楼2011-10-07 19:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhigl1979

银虫 (正式写手)

作图时出现作为,范围是25度到60度,材质是氟化钙!!谁能接着继续分析一下啊,为什么只有(111)峰较强,而其他峰较弱啊?!
3楼2011-10-07 19:22:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhigl1979

银虫 (正式写手)

★
huangzx1314(金币+1): 鼓励进一步交流~~ 2011-10-07 20:14:48
肯定是和晶粒大小有关系的,但具体也不知道怎么表达!另一个样品晶粒大小只有60微米左右,XRD扫描所有衍射峰都出来了,为什么这个样品晶粒大了,XRD就只出现一个(111)峰?有人做测试时遇到过这种现象吗?
4楼2011-10-07 19:25:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangzx1314

禁虫 (知名作家)

【答案】应助回帖

★
abooo(金币+1): 欢迎交流! 2011-10-07 21:40:42
要是随着晶粒长大以后,只有(111)面有较强的衍射峰的话,那么应该很有可能是由于随着晶粒的长大出现了择优取向~~

虽然对这个不是很了解~~

不知道这个材料是用什么工艺制备的,通过液相烧结吗?~~~
5楼2011-10-07 20:16:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangzx1314

禁虫 (知名作家)

你的整个曲线上都是只有这一个峰吗?

你是为了截图方便,还是只测了25°~32°呢~~~

不知道你的这个纵坐标是用什么单位标的,感觉在整个曲线上,你的这个峰的强度应该不是很大吧~~~

6楼2011-10-07 20:19:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whd博士

木虫 (著名写手)

【答案】应助回帖

★ ★
abooo(金币+2): 欢迎交流! 2011-10-07 21:40:27
zhigl1979(金币+6): 多谢,比较同意你的说法 2011-10-07 22:27:19
引用回帖:
4楼: Originally posted by zhigl1979 at 2011-10-07 19:25:03:
肯定是和晶粒大小有关系的,但具体也不知道怎么表达!另一个样品晶粒大小只有60微米左右,XRD扫描所有衍射峰都出来了,为什么这个样品晶粒大了,XRD就只出现一个(111)峰?有人做测试时遇到过这种现象吗?

这个跟晶粒大小有关系?好像影响多晶粉末衍射强度的因素里没有晶粒尺寸这一说~~~~~~影响衍射强度的因素也就那么几个,唯一能扯上点关系的就是参加衍射的晶粒数目了,可能晶粒大了,参加衍射的的晶粒数相对减少,各衍射晶面的数目也少了,但是(111)面相对参与较多,所以其衍射强度高。只能这么理解了。个人建议看看是不是又取向生长~~~~~~
7楼2011-10-07 20:51:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

key2dream

金虫 (小有名气)

【答案】应助回帖

★ ★
huangzx1314(金币+2): 感谢耐心解答,分析的非常有道理啊~~ 2011-10-08 21:38:53
zhigl1979(金币+12): 6 2011-10-09 12:56:59
刚查了下CaF2的衍射谱:最强峰(111)----28.4;次强峰(220)----47.2;(200)峰位于32.9,其强度只有(111)的5%;与楼主提供的XRD有较大的角度偏差,若样品确实为CaF2的话,则可能衍射仪的测角器出了问题;至于图中(200)与(111)的相对强度低与标准卡的比例相当,应当不存在取向的问题;若能再观察到(220)次强峰,则可确认不存在取向。
个人建议重新再做XRD,确认图谱的可信度;至于取向问题,通常多晶陶瓷是不容易取向生长的,除非特定环境或者人为干预,个人认为若只是晶粒长大的话一般是不会造成晶粒取向的。
8楼2011-10-08 21:21:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangzhangfu

金虫 (正式写手)

★ ★
zhangquan8385(金币+2): 鼓励 2011-10-10 08:21:54
粉末衍射是很多晶粒参与衍射的结果,现在晶粒尺度过大,晶粒少了,可能导致某个晶面参与衍射的机会更多,你可再测一次,如果峰的强度发生变化,可认为是这种原因,如果没变,可能有择优的倾向
10楼2011-10-10 08:18:41
