rinuan铜虫 (初入文坛)
|
[求助]
UDF编写热流密度和一些困惑
|
|

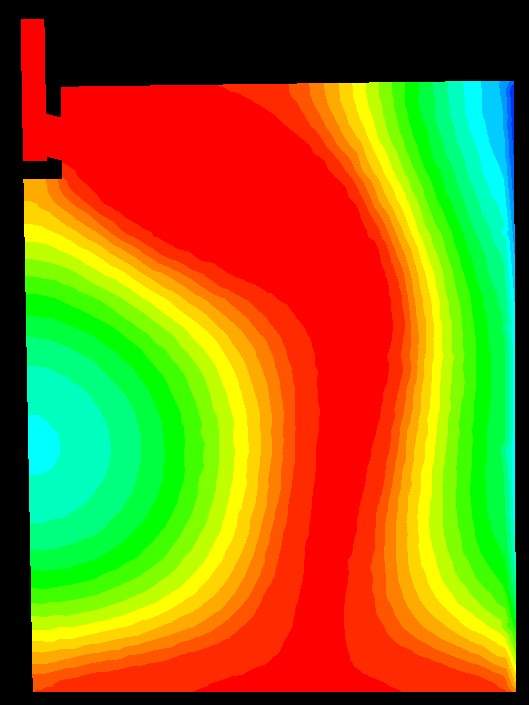

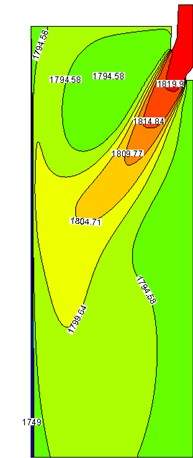

大家好，我在做结晶器内温度场的研究，需要加载经验热流公式也就是q=a+b*sprt(t) 建立的模型如下图 但这是结晶器的1/2模型 我想知道这个经验热流公式是按照什么方式施加在模型上的？是每个面都从质心向外施加吗？对称面不需要管吗？ 还有我按照帮助中速度的例子修改了一个UDF 但是运行后结果不理想，我觉得是我施加的方式不对（公式写的不对吧。。。）请大神们帮我看看应该怎么修改。 #include "udf.h" #include "unsteady.h" DEFINE_PROFILE(heat_flux,thread,i) { real x[ND_ND]; real a; face_t f; begin_f_loop(f, thread) { F_CENTROID(x,f,thread); a=x[0]; F_PROFILE(f,thread,i)=-2688000+335000*sqrt(a); } end_f_loop(f,t) } 附上我的结果图和应该得到的结果图（一个左边一个右边）。。。谢谢大家！  Q1GJ@15PYRBT[D{60CM15TI.jpg  RM_F)63P9GT8KR6$}$L~}T2.jpg  ZJ48B@OO%(T9Q0HYAN9~KK2.jpg |
