| 查看: 5797 | 回复: 7 | ||
[求助]
如何实现速度矢量图？如下
|
|

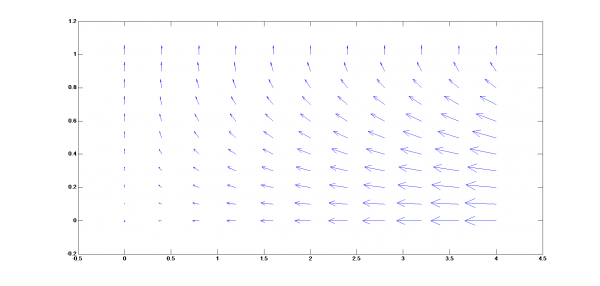

如图所示：现在只能出这样的矢量图， 如何利用已知x，y方向的数据绘制包含颜色的速度矢量图？ 就像fluent里面的矢量图一样，以箭头颜色的深浅和大小表示值的大小的？  图片1.png |
回复此楼» 猜你喜欢
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有6人回复
-
明天应该可查了！？
已经有5人回复
-
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》
已经有7人回复
-
没有任何消息-是不是就凉了
已经有8人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
人气不行了
已经有10人回复
-
我面上完蛋了
已经有10人回复
-
能否退出参与的面上项目解除限项
已经有24人回复
-
filecode，4个jtjc了
已经有17人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 后处理 旋涡的显示方法
已经有16人回复
- 在fluent三维处理中，怎么将某一截面的速度云图传化为XY坐标系
已经有11人回复
- 求助fluent里面怎么让流体转动，模型如图
已经有17人回复
- fluent后处理，能显示具体数值吗
已经有8人回复
- 求助大虫，有做航迹关联matlab仿真的吗？
已经有5人回复
- 求助！如何实现根据数据绘制矢量图
已经有4人回复
- 如何自定义一个矢量函数，并在计算域内求解这个矢量函数且将矢量图绘制出来！
已经有5人回复
- ~~~求指教~~~tecplot中速度矢量图的问题~~~~~
已经有9人回复
- 速度矢量图 问题 求教
已经有8人回复
- Fluent能不能实现按区域计算？把左边算出的速度场作为右边的入口条件？
已经有4人回复
- 有fluent UDF怎样实现 加速度随时间变化的宏
已经有6人回复
- 关于MATLAB和OpenCV对相同算法的运算速度对比问题
已经有20人回复
- 【求助】求助，如何在tecplot中显示二维切面上的等高线图？
已经有10人回复
- 【讨论】ARCGIS中如何实现同一区域不同投影和比例尺的两张矢量图的要素叠合？
已经有4人回复
- 【求助】请教如何用matlab画出矢量图？
已经有3人回复
- 【求助】速度矢量图的设定
已经有13人回复
Oppenheimer0
金虫 (小有名气)
- 应助: 9 (幼儿园)
- 金币: 1371.7
- 帖子: 243
- 在线: 68.9小时
- 虫号: 2812770
- 注册: 2013-11-19
- 性别: GG
- 专业: 应用光学
【答案】应助回帖
★
感谢参与，应助指数 +1
jjdg: 金币+1, 感谢参与 2013-12-10 00:55:55
感谢参与，应助指数 +1
jjdg: 金币+1, 感谢参与 2013-12-10 00:55:55
| matlab里可以做矢量图。另外Tecplot好像也可以，可以参考一下这个链接http://muchong.com/html/201202/4161715.html |
2楼2013-12-09 12:21:20
3楼2013-12-09 19:12:29
4楼2013-12-09 19:13:33
5楼2013-12-10 09:31:17
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
下一站2007: 金币+5, ★★★很有帮助, 不是我想要的那种，但是依然很感谢！ 2013-12-13 15:39:20
感谢参与，应助指数 +1
下一站2007: 金币+5, ★★★很有帮助, 不是我想要的那种，但是依然很感谢！ 2013-12-13 15:39:20
|
matlab也可以啊 给你个例子吧： clc;cla;clear; x1=0.5; x2=x1; y1=0.1:0.2:0.9; y2=y1+y1*0.1; len=y2-y1; len=sqrt(len.*len); colour=len./max(len); for i=1:length(y1) ah=annotation('arrow',[y1(i) y2(i)],[x1 x2],'Color',[0.5 colour(i) 1]); end |
6楼2013-12-10 15:51:36
7楼2013-12-13 15:33:59
8楼2015-02-15 19:30:24
