[交流] tecplot后处理问题 已有2人参与

如何用tecplot处理压力云图，得到下图中的效果，就是找到模型的圆心，之后分别找到偏离圆心5、10、15度等这些线上的点
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-03 17:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

onesupeng

金虫 (职业作家)
看不到图片啊
回复此楼
长期招收博士生，参见http://fsl-unsw.com
2楼2013-12-04 13:24:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

juan89

新虫 (初入文坛)

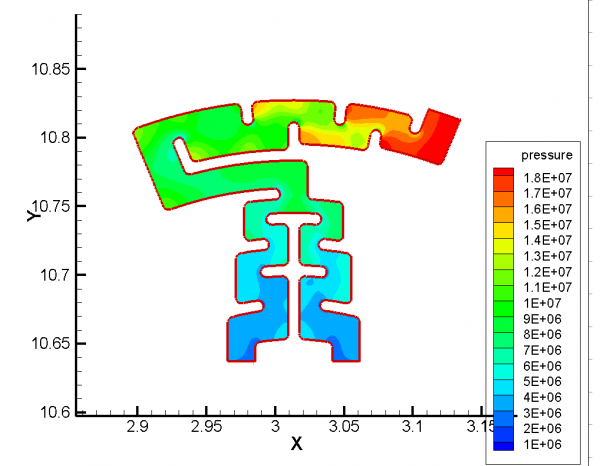

不好意思，昨天传图一直出问题，今天附传上，谢谢 啊！就是我想将压力云图以某一圆心以一定的角度截取截面，如图2那样，要怎么做啊
tecplot后处理问题


tecplot后处理问题-1
赞一下 回复此楼
3楼2013-12-05 08:17:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

onesupeng

金虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
用tecplot宏脚本试一试了
赞一下 回复此楼
长期招收博士生，参见http://fsl-unsw.com
4楼2013-12-05 08:44:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newye

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

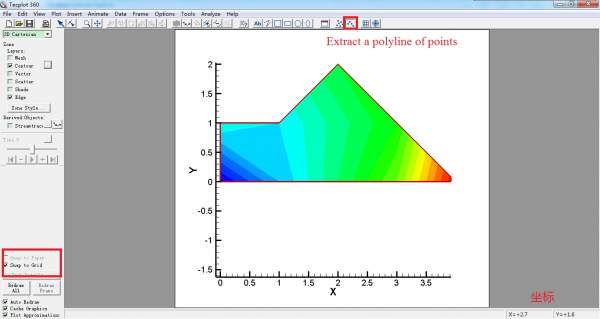

可以考虑使用“Extract a polyline of points”工具，通过选择起点和终点可以输出一条线上点的数据，但是点的选取只能在屏幕上点，右下角状态栏会显示坐标，精度不是很高；另外可以把右侧工具栏下方的“snap to grid”复选上，通过调整坐标间隔，选择坐标网格上的点。
tecplot后处理问题-2
赞一下 回复此楼
5楼2013-12-05 09:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

juan89

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by onesupeng at 2013-12-05 08:44:29
用tecplot宏脚本试一试了

怎么样呢？？
回复此楼
6楼2013-12-05 14:54:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

juan89

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by newye at 2013-12-05 09:22:27
可以考虑使用“Extract a polyline of points”工具，通过选择起点和终点可以输出一条线上点的数据，但是点的选取只能在屏幕上点，右下角状态栏会显示坐标，精度不是很高；另外可以把右侧工具栏下方的“snap to gri ...

之前用这种方法做过了，现在主要是想更加定性一些，所以才想找圆心再在某一定角度上EXTRACT,呵呵，不过还是谢谢啊
赞一下 回复此楼
7楼2013-12-05 14:58:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
