应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 请大家帮忙看下这是什么组织
南方科技大学公共卫生及应急管理学院2025级博士研究生招生报考通知
251/3返回列表123下一页
查看: 1944  |  回复: 24
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

散花逐水

新虫 (初入文坛)

[求助] 请大家帮忙看下这是什么组织

我是做焊接热模拟的，拍的扫描具体什么组织不是很清楚  ，请大家指点一下 谢谢

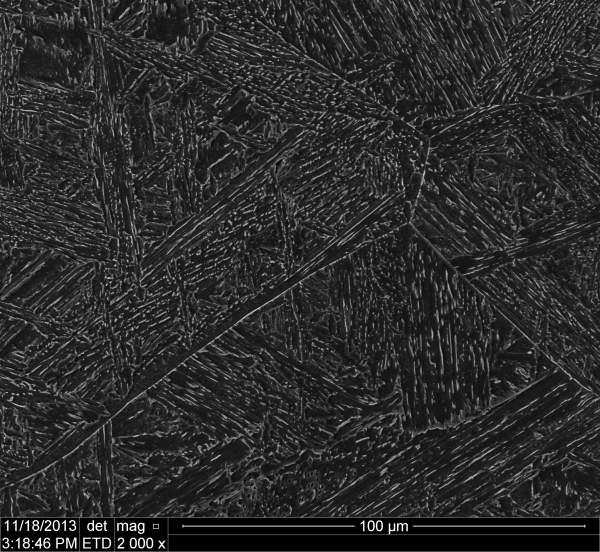

请大家帮忙看下这是什么组织

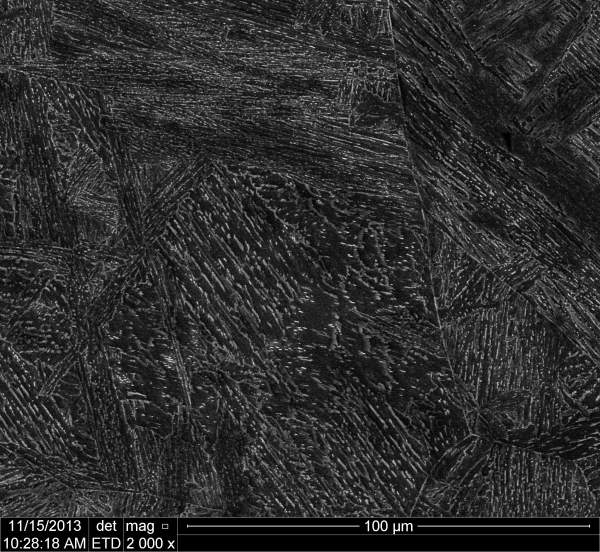

请大家帮忙看下这是什么组织-1

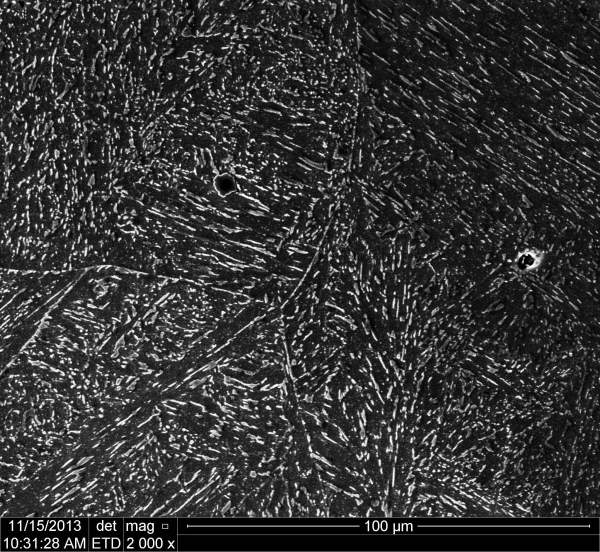

请大家帮忙看下这是什么组织-2

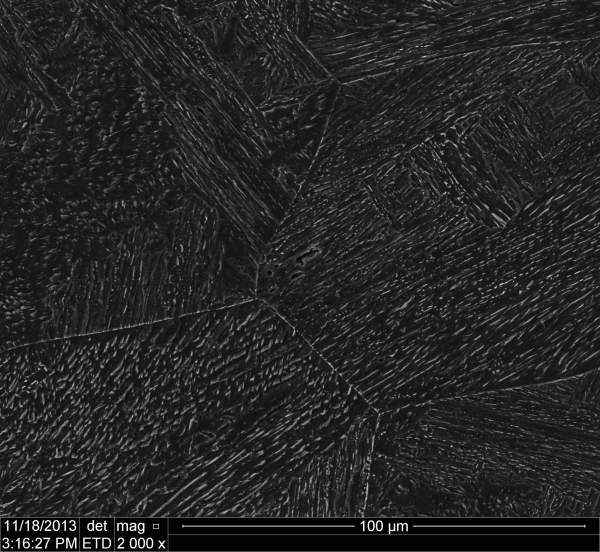

请大家帮忙看下这是什么组织-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-11-27 08:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

OMGod123

新虫 (小有名气)
楼主弄清楚是什么组织了吗？我做出来的和你效果一样，是HAZ的，也是不清楚到底是什么
赞一下(1人) 回复此楼
4楼2013-11-27 15:00:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
10楼: Originally posted by 散花逐水 at 2013-11-27 18:28:52
这四个图片的组织都是魏氏组织吗?第一个图的冷却速度是20℃/s，第二个是30℃/s, 第三个是15℃/s ,第四个是12℃/s加热最高温度是1350℃。...

第四幅拿不准，前三个好象是的。
赞一下(1人) 回复此楼
11楼2013-11-27 19:03:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

董衍林

新虫 (小有名气)
啥腐蚀液啊？在弄得都是黑的？
赞一下 回复此楼
2楼2013-11-27 14:32:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散花逐水

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 董衍林 at 2013-11-27 14:32:23
啥腐蚀液啊？在弄得都是黑的？

4%硝酸酒精，这是拍的扫描照片啊  ，所以说有点黑
赞一下 回复此楼
3楼2013-11-27 14:48:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散花逐水

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by OMGod123 at 2013-11-27 15:00:30
楼主弄清楚是什么组织了吗？我做出来的和你效果一样，是HAZ的，也是不清楚到底是什么

没有呢   ，我这几组做出来韧性急剧恶化，这个我们可以探讨下，你的工艺参数是什么
赞一下 回复此楼
5楼2013-11-27 15:15:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春田花花

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
是SEM没调好还是腐蚀有问题，怎么一团漆黑
赞一下 回复此楼
是非成败转头空，青山依旧在，几度夕阳红
6楼2013-11-27 16:25:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散花逐水

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 春田花花 at 2013-11-27 16:25:29
是SEM没调好还是腐蚀有问题，怎么一团漆黑

我在这个看这不黑啊
赞一下 回复此楼
7楼2013-11-27 16:35:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散花逐水

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 春田花花 at 2013-11-27 16:25:29
是SEM没调好还是腐蚀有问题，怎么一团漆黑

麻烦你放大点看看就不黑了  ，请求指点
赞一下 回复此楼
8楼2013-11-27 16:40:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
这是典型的魏氏组织。由于高温时奥氏体晶粒粗大，冷却速度又较慢，钢中的先共析相以针片状形态与片状珠光体混合存在的复相组织。
魏氏组织不仅晶粒粗大，而且由于大量铁素体针片形成的脆弱面，使金属的韧性急剧下降，这是钢焊接接头变脆的一个主要原因。
赞一下 回复此楼
9楼2013-11-27 18:19:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散花逐水

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by peterflyer at 2013-11-27 18:19:34
这是典型的魏氏组织。由于高温时奥氏体晶粒粗大，冷却速度又较慢，钢中的先共析相以针片状形态与片状珠光体混合存在的复相组织。
魏氏组织不仅晶粒粗大，而且由于大量铁素体针片形成的脆弱面，使金属的韧性急剧下降 ...

这四个图片的组织都是魏氏组织吗?第一个图的冷却速度是20℃/s，第二个是30℃/s, 第三个是15℃/s ,第四个是12℃/s加热最高温度是1350℃。
赞一下 回复此楼
10楼2013-11-27 18:28:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 散花逐水 的主题更新
251/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
