应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 大家帮我分析一下双相不锈钢金相组织
311/4返回列表1234下一页
查看: 9906  |  回复: 30
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ddf806

新虫 (初入文坛)

[求助] 大家帮我分析一下双相不锈钢金相组织 已有1人参与

大家帮我看下这张2507双相不锈钢焊缝的金相组织中白色是奥氏体还是铁素体？，我是用FeCl3+HCl+H2O侵蚀后看的金相，它和KOH电解腐蚀后的金相有区别吗？一般文献上的KOH电解腐蚀后的奥氏体是白色的，但这个我不太清楚了

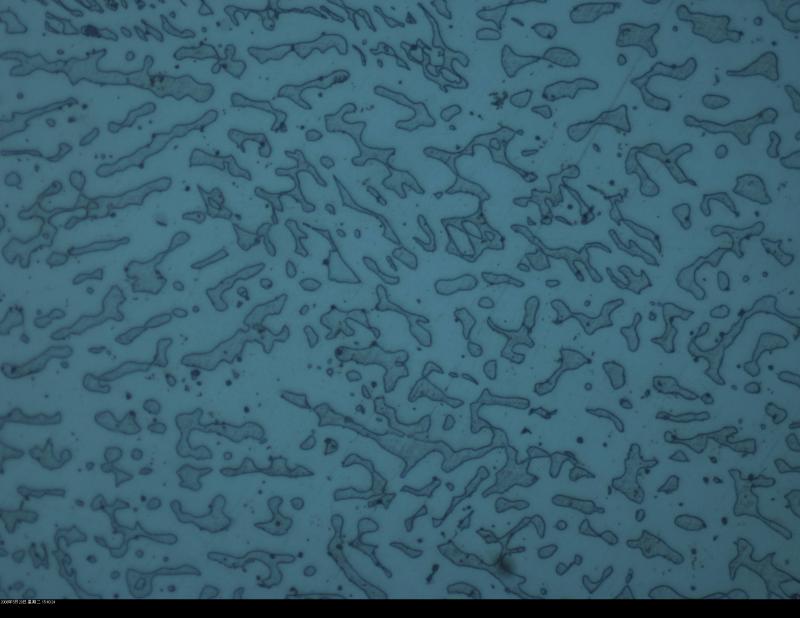

1050固溶处理的2507双相不锈钢500倍金相焊缝组织

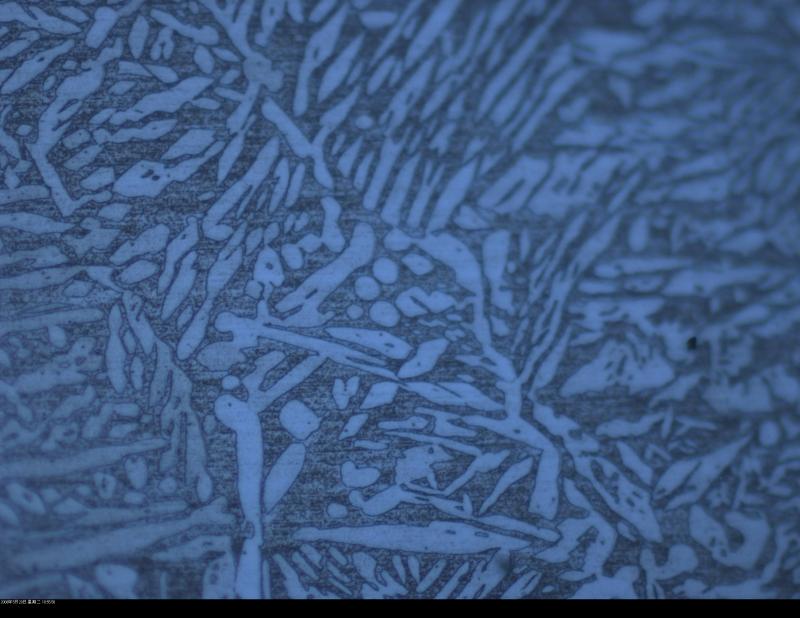

1150固溶处理的2507双相不锈钢500倍金相焊缝组织



1150固溶处理的2507双相不锈钢500倍金相焊缝组织
回复此楼

» 收录本帖的淘帖专辑推荐

学习知识

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-07 12:45:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

dccpb

新虫 (小有名气)

【答案】应助回帖

本人做了一年的2205DSS，总结的经验就是：铁素体基体上分布着的奥氏体（楼主的铁素体基体很明心，被晶界包围的奥氏体也很明显）。开始我使用王水腐蚀，黑色的是奥氏体，但效果并不好。后来用NaOH电解，效果很好，奥氏体为白色。希望诸位加以讨论。
赞一下(4人) 回复此楼
yeah！
17楼2012-08-20 11:38:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuwei0562

新虫 (初入文坛)

【答案】应助回帖

我记的是这样的啊，如果不对请指教。2507在高温是全铁素体，所以奥氏体是由铁素体转变来的，所以说是在铁素体基体上分布着奥氏体更准确些。只是为什么感觉上是奥氏体上分布铁素体，主要于两相的含量有关，双相钢中奥氏体要稍微多些。
      楼主做这个，一般都有铁素体仪，可以测量出铁素体含量的。这样你可以根据铁素体的含量来区分。
赞一下(3人) 回复此楼
惟一不变的就是变
20楼2012-09-13 18:57:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bobosgabc

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767: 金币+1, 专家考核, 感谢专家积极应助 2012-06-08 13:05:43
你这个组织还是挺好的啊 两相很明显的啊 侵蚀剂不同可能相得颜色有差别的
赞一下(2人) 回复此楼
3楼2012-06-08 12:54:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqwang

铁虫 (正式写手)

【答案】应助回帖

2205双相不锈钢的组织为铁素体+奥氏体。
奥氏体为孤岛状，分布在铁素体基体中，这就是为什么双相不锈钢抗应力腐蚀性能好的原因
第一张图，铁素体含量很高，不知道楼主的固溶温度和保温时间是否准确，而且不像焊缝组织。
第二张和第三张图，基本正常。
大部分腐蚀剂奥氏体都是白色的，关键看形态。
赞一下(2人) 回复此楼
25楼2013-05-14 09:33:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zpffpz

铁杆木虫 (职业作家)

金属小光头

优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
engle028: 金币+1, 感谢交流 2012-06-07 20:07:54
奥氏体一般较铁素体耐腐蚀，白色为奥氏体
赞一下(1人) 回复此楼
努力向前
2楼2012-06-07 19:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddf806

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by bobosgabc at 2012-06-08 12:54:47
你这个组织还是挺好的啊 两相很明显的啊 侵蚀剂不同可能相得颜色有差别的

是啊，KOH电解的腐蚀的话白色的一定是奥氏体，铁氰化钾腐蚀也是白色为奥氏体，有文献说高氯化铁腐蚀的话白色为铁素体了，我现在分不清了，不知道这个文献对不，我这个是2507双相不锈钢，奥氏体和铁素体两相，奥氏体一般以铁素体为基体的，我这个是用高氯化铁腐蚀的，所以颜色应该不一样吧？有懂的吗？研究2205不锈钢的也行，希望给以解答啊
赞一下(1人) 回复此楼
4楼2012-06-09 16:13:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ijustknow

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
Zpffpz: 金币+1, 谢谢交流 2012-06-09 22:57:56
记得双相不锈钢最主要的还是奥氏体马氏体双相不锈钢
赞一下(1人) 回复此楼
5楼2012-06-09 20:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tttrryyy

银虫 (初入文坛)

【答案】应助回帖

没有马氏体-奥氏体不锈钢。2楼你搞错了
赞一下(1人) 回复此楼
12楼2012-06-19 16:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁匠8128

银虫 (小有名气)

【答案】应助回帖

F基体上分布着A，这个是22-5双相不锈钢的金相组织。楼上有人分析为铸造，+固溶处理，我比较赞同。楼主第三张照片上奥氏体晶界上有铬化铁析出(黑色)，这是脆化相。
赞一下(1人) 回复此楼
23楼2013-04-01 18:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ddf806

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by ddf806 at 2012-06-09 16:13:23
是啊，KOH电解的腐蚀的话白色的一定是奥氏体，铁氰化钾腐蚀也是白色为奥氏体，有文献说高氯化铁腐蚀的话白色为铁素体了，我现在分不清了，不知道这个文献对不，我这个是2507双相不锈钢，奥氏体和铁素体两相，奥氏体 ...

就是侵蚀剂不同颜色会有差别，想知道高氯化铁侵蚀和KOH电解侵蚀颜色会有什么差别，有谁知道双相不锈钢侵蚀的问题？希望解答
赞一下 回复此楼
6楼2012-06-12 11:52:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小谷粒

铜虫 (小有名气)

【答案】应助回帖

★
Zpffpz: 金币+1, 谢谢交流 2012-06-12 23:00:04
第一张图是奥氏体基体+δ铁素体。
赞一下 回复此楼
7楼2012-06-12 20:16:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小谷粒

铜虫 (小有名气)

【答案】应助回帖

★
Zpffpz: 金币+1, 谢谢指导 2012-06-12 23:00:13
高氯化铁浸蚀后奥氏体为白色。
赞一下 回复此楼
8楼2012-06-12 20:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddf806

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 小谷粒 at 2012-06-12 20:21:40
高氯化铁浸蚀后奥氏体为白色。

能确定高氯化铁浸蚀后奥氏体为白色吗？侵蚀剂不同的话颜色也是不同的，文献KOH电解和铁氰化钾侵蚀都是奥氏体为白色，可高氯化铁的不太清楚是否相反。。。。。
赞一下 回复此楼
9楼2012-06-13 10:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ddf806

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 小谷粒 at 2012-06-12 20:21:40
高氯化铁浸蚀后奥氏体为白色。

能确定高氯化铁浸蚀后奥氏体为白色吗？侵蚀剂不同的话颜色也是不同的，文献KOH电解和铁氰化钾侵蚀都是奥氏体为白色，可高氯化铁的不太清楚是否相反。。。。。
赞一下 回复此楼
10楼2012-06-13 10:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ddf806 的主题更新
311/4返回列表1234下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
