24小时热门版块排行榜

查看: 10856  |  回复: 30

sorceress

木虫 (著名写手)

内容已删除
桃李不言,下自成蹊
21楼2013-03-20 16:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zoujj

木虫 (正式写手)

引用回帖:
17楼: Originally posted by dccpb at 2012-08-20 11:38:21
本人做了一年的2205DSS,总结的经验就是:铁素体基体上分布着的奥氏体(楼主的铁素体基体很明心,被晶界包围的奥氏体也很明显)。开始我使用王水腐蚀,黑色的是奥氏体,但效果并不好。后来用NaOH电解,效果很好,奥 ...

请问你的铁素体是什么颜色的?
生于忧患,死于安乐
22楼2013-03-25 16:12:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铁匠8128

银虫 (小有名气)

【答案】应助回帖

F基体上分布着A,这个是22-5双相不锈钢的金相组织。楼上有人分析为铸造,+固溶处理,我比较赞同。楼主第三张照片上奥氏体晶界上有铬化铁析出(黑色),这是脆化相。
23楼2013-04-01 18:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhhxequ

银虫 (小有名气)

【答案】应助回帖

对于一般金相显微镜而言,各相组织的亮暗和受腐蚀的程度等有关,一般,受腐蚀的相由于对光的散射强一些,表现得比较暗
一家之言
24楼2013-04-08 15:40:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqwang

铁虫 (正式写手)

【答案】应助回帖

2205双相不锈钢的组织为铁素体+奥氏体。
奥氏体为孤岛状,分布在铁素体基体中,这就是为什么双相不锈钢抗应力腐蚀性能好的原因
第一张图,铁素体含量很高,不知道楼主的固溶温度和保温时间是否准确,而且不像焊缝组织。
第二张和第三张图,基本正常。
大部分腐蚀剂奥氏体都是白色的,关键看形态。
25楼2013-05-14 09:33:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JTSD

新虫 (初入文坛)

【答案】应助回帖

我的316L不锈钢同种材料焊接之后没进行固溶处理,得到和你不一样的组织,请问你能不能帮忙看看?互相讨论?

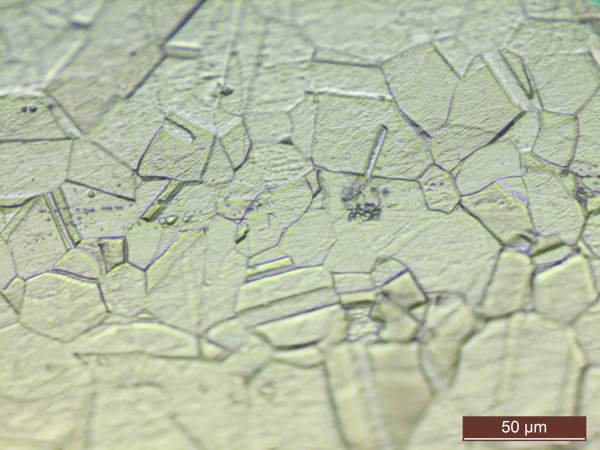

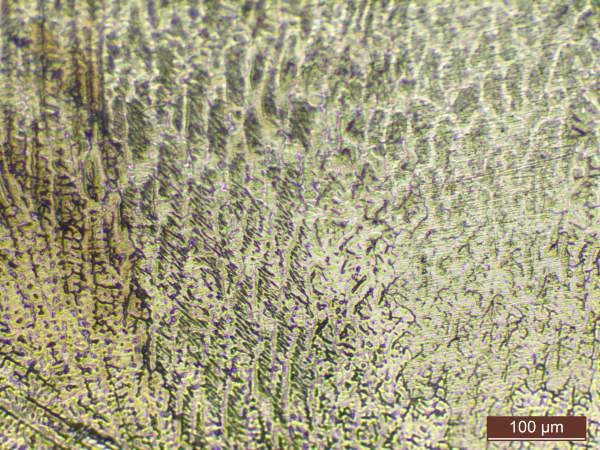

第一张是最中间的焊缝,第二张是母材,第三张是靠近中间焊缝的位置(我也不知道算热影响区还是算焊缝)。
有没有高手能帮忙分析下?非常谢谢
大家帮我分析一下双相不锈钢金相组织


大家帮我分析一下双相不锈钢金相组织-1


大家帮我分析一下双相不锈钢金相组织-2

26楼2013-11-14 22:14:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

董衍林

新虫 (小有名气)

实在不行打个维氏硬度看看吧,哪个硬哪个是奥氏体
27楼2013-11-27 14:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

psj928

新虫 (初入文坛)

最近我也在做双相不锈钢的金相,是用王水腐的,想问一下你的FeCl3+HCl+H2O腐蚀剂的配比是什么,觉得你的效果很好~另外奥氏体比铁素体耐腐,金相上突出来的应该是奥氏体吧~
28楼2014-12-01 18:04:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乔汉娜

铁虫 (初入文坛)

请问双相不锈钢如何判定他的晶粒度啊,腐蚀完了只能看到铁素体和奥氏体的边缘,看不到晶界怎么办?
29楼2016-04-23 09:54:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

randyqiao

新虫 (小有名气)

【答案】应助回帖

第一张图片,奥氏体+铁素体(岛状)
第二张图片,奥氏体(白色)+铁素体(深色),由于奥氏体的耐蚀性比铁素体要好
第三张图片,奥氏体(浮凸感的岛状,长条形的)+铁素体(凹陷感),理由同上。

如果观点有错,希望各位指正!谢谢!
30楼2016-04-27 13:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ddf806 的主题更新
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] 今天基金会出结果吗?20260819 +13 kkkl_v 2026-08-19 13/650 2026-08-19 22:37 by 宝贝虫子
[基金申请] filecode,4个jtjc了 +11 ziyangfang 2026-08-19 13/650 2026-08-19 21:28 by aasahr
[教师之家] 为什么余额宝的年化利率越来越低?主要原因有哪些? +5 瞬息宇宙 2026-08-15 5/250 2026-08-19 20:23 by super2002521
[基金申请] 今天放榜没戏了吧 +4 yuleib84 2026-08-19 5/250 2026-08-19 19:52 by hhs666
[基金申请] filecode=后面第一个是大写字母 +10 wangze12014 2026-08-14 12/600 2026-08-19 16:56 by 苦难博士
[基金申请] 2027广东省杰青 +4 奶牛小黑 2026-08-15 10/500 2026-08-19 11:02 by wanfengnew
[基金申请] 朋友圈看到的 +6 wangzilk 2026-08-18 8/400 2026-08-19 10:55 by Haru815
[基金申请] 快农历七夕节了,轻松一下,男人悄悄话,女施主请不要进来。 +6 Tide man 2026-08-14 7/350 2026-08-19 09:56 by ZJTJZ
[基金申请] 什么时候开奖? +6 CrisMessi 2026-08-18 6/300 2026-08-19 08:06 by Equinoxhua
[基金申请] 重要消息,中午系统在维护 +10 yuleib84 2026-08-18 11/550 2026-08-19 07:30 by 羽毛枫f
[基金申请] 明天放榜? +5 Shxjjxjkx 2026-08-18 5/250 2026-08-18 18:14 by -大大大大大-
[论文投稿] 投稿咨询 +4 wwm09 2026-08-17 6/300 2026-08-18 15:36 by wwm09
[基金申请] 时间戳又变了8-15 +14 archvillain 2026-08-15 26/1300 2026-08-18 13:37 by phantomgost
[基金申请] 今天维护系统维护 祝所有人 高中 +8 gjjjzhong 2026-08-18 9/450 2026-08-18 13:01 by 家与远方
[基金申请] 哪位老哥知道今年的国自然具体哪一天放榜? +13 Ldrop2023 2026-08-13 16/800 2026-08-18 12:25 by 淀粉搬运工
[基金申请] 93BebMhtakh前后11位开头都是大写 +4 且听虎啸 2026-08-17 5/250 2026-08-18 00:49 by 蔡棒棒菂
[基金申请] 感觉是下周放榜了 +6 angus9576 2026-08-17 11/550 2026-08-17 23:57 by angus9576
[基金申请] 今天系统多次维护,明天很可能放榜! +8 zju2000 2026-08-16 9/450 2026-08-17 12:20 by lmz0216
[精细化工] 招聘 金属平磨液,抛光液研发工程师 +3 小天0311 2026-08-14 3/150 2026-08-16 07:31 by H9PLUS
[基金申请] 各位道友,我要去昆明玩几天,回来见。 +7 Tide man 2026-08-14 8/400 2026-08-15 01:11 by arzu_hma
信息提示
请填处理意见
