ansys fluent降膜管传热建模与边界条件~求助 已有1人参与
|

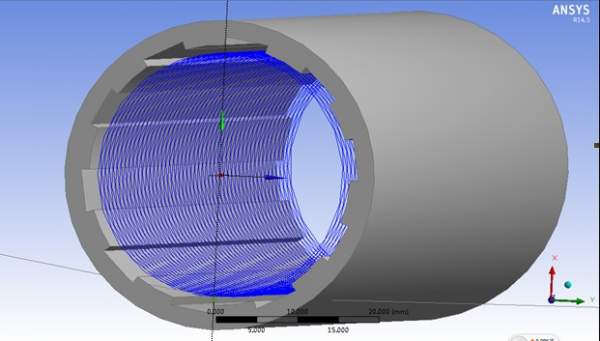

新手，fluent不会弄，请教各位大侠！ 我用的软件是ansys fluent14.5，我想做一个降膜蒸发管内流体的传热，管内壁有凹槽，中间有螺旋线（蓝色部分），如下图（自己画的实物图）。我想使液体沿着管（管直径16mm）内壁呈液膜流动（液膜厚度1-2mm），看到别人文献中设置边界条件和初始条件时，一般定义流体进口速度（例如进口速度为10m/s），此时流体应该是充满整个管内，但是我要求流体在管内壁呈膜状流动，螺旋线圈用来增强流体湍动，管中间理论上不会有液体。 请问各位大侠，我应该怎样设置边界条件或者初始条件，才能达到呈膜状流动的目  的？还有我看到人家的管子在fluent都是画成实心管，如果我也画成实心管，那么我的管内壁的凹槽和螺旋线圈的作用就没法发挥了，我知道螺旋线圈可以设置为壁面（wall）类型。请问我的管子的三维几何模型应该怎样画，实心管？还是像我下边提供的图这样画？或者说重新画个三维模型可以解决上述2个问题？麻烦各位大侠指点，谢谢！ G9DJN394M~M)Z356Y]0@UXA.jpg |
