小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 【求助】fluent UDF设置边界条件
141/2返回列表12下一页
查看: 3192  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

VA·

金虫 (小有名气)

[交流] 【求助】fluent UDF设置边界条件 已有1人参与

毕设课题：固体发动机喷管，设定为质量入口下，设定了压力，但是计算结果显示入口压力不是设定值。看了一下论坛上的帖子说是要用UDF设定。
小本，不会用UDF，还请师兄师姐指导。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-08 21:56:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuai_1314

捐助贵宾 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 谢谢参与！ 2013-05-09 23:09:55
你给质量入口当然不能保证入口压力就是你设的压力啊，只能保证质量流量！算固发的话你要把燃气参数给准确，压力和流量才能与理论值吻合的好

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
率真随性的射手
2楼2013-05-09 08:35:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VA·

金虫 (小有名气)
引用回帖:
2楼: Originally posted by shuai_1314 at 2013-05-09 08:35:11
你给质量入口当然不能保证入口压力就是你设的压力啊，只能保证质量流量！算固发的话你要把燃气参数给准确，压力和流量才能与理论值吻合的好

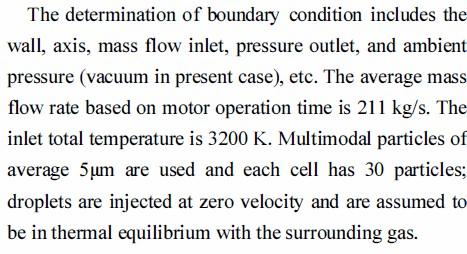

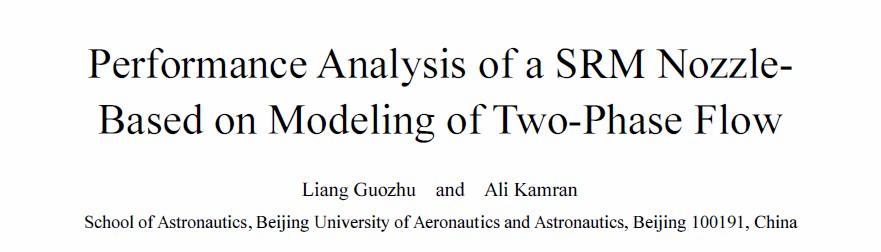

我是复现文献的一个算例，不知道燃气的参数还有哪些要设置呢？










赞一下 回复此楼
3楼2013-05-09 14:05:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuai_1314

捐助贵宾 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2013-05-09 23:10:03

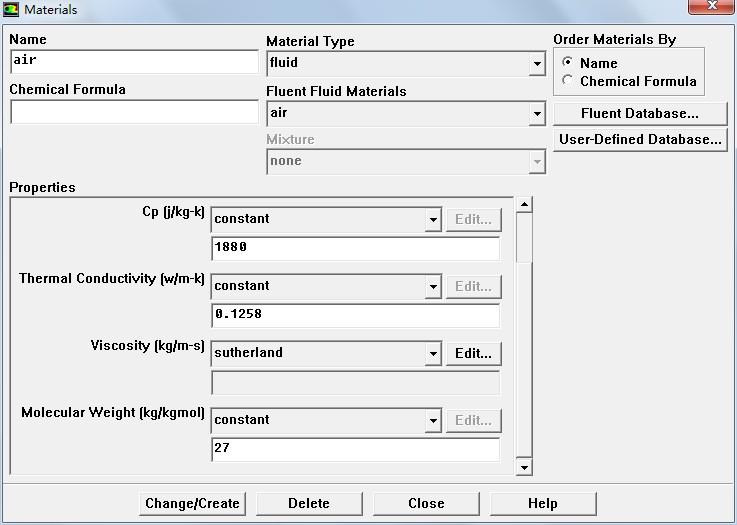

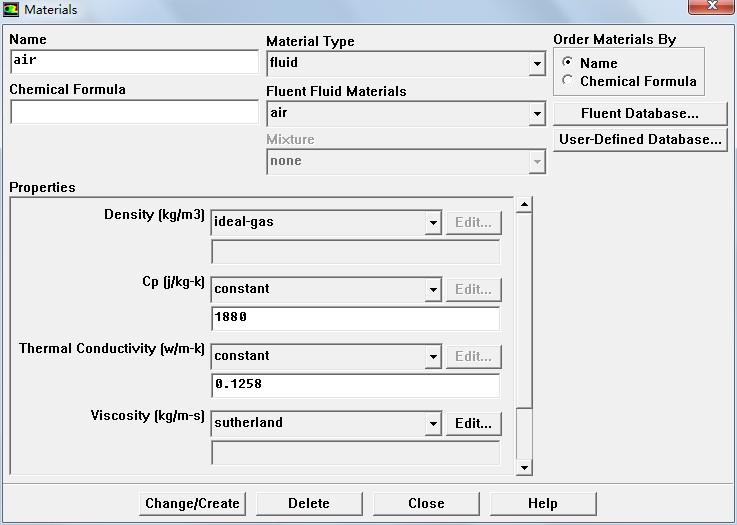

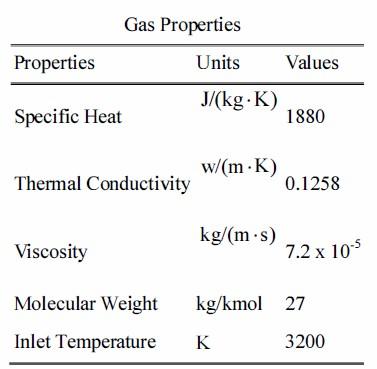

我估了一下燃气比热比是1.2，是对的！气体设置没啥问题，你的燃烧室压力差了多少？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
率真随性的射手
4楼2013-05-09 14:54:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VA·

金虫 (小有名气)
引用回帖:
4楼: Originally posted by shuai_1314 at 2013-05-09 14:54:02
我估了一下燃气比热比是1.2，是对的！气体设置没啥问题，你的燃烧室压力差了多少？

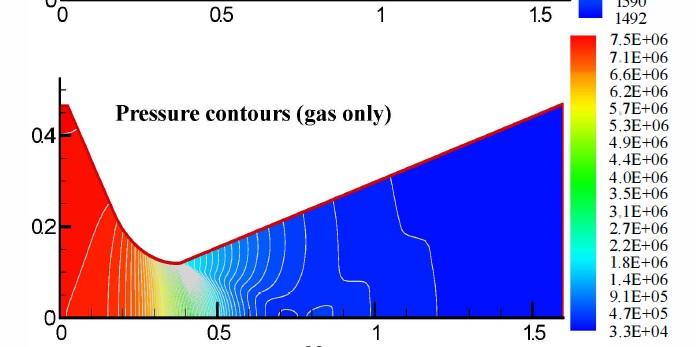

我是直接做的喷管。给定燃烧室压力是75.3bar。
赞一下 回复此楼
5楼2013-05-09 18:18:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuai_1314

捐助贵宾 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2013-05-09 23:10:10
引用回帖:
5楼: Originally posted by VA· at 2013-05-09 18:18:29
我是直接做的喷管。给定燃烧室压力是75.3bar。...

你用的质量入口，给75.3bar，最后算出来得到的入口压力是多少？你应该用理论的质量流量公式校一下

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
率真随性的射手
6楼2013-05-09 19:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VA·

金虫 (小有名气)

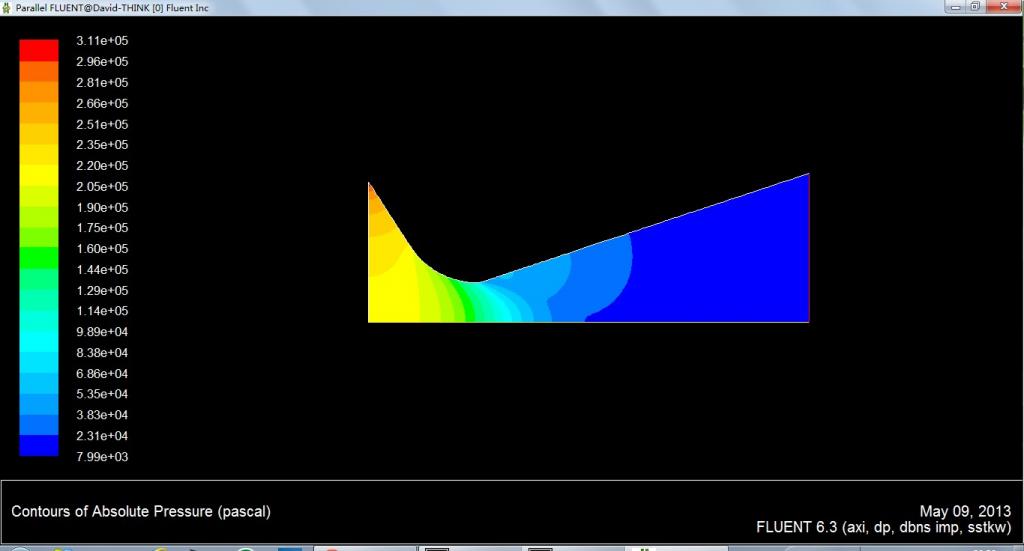

我做的结果。







赞一下 回复此楼
7楼2013-05-09 20:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuai_1314

捐助贵宾 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by VA· at 2013-05-09 20:59:20
我做的结果。



...

是不是你的流量给错了？？？入口压力才3个大气压
赞一下 回复此楼
率真随性的射手
8楼2013-05-09 23:21:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuai_1314

捐助贵宾 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by VA· at 2013-05-09 20:59:20
我做的结果。



...

以后要用引用回复哦，不然我收不到的
赞一下 回复此楼
率真随性的射手
9楼2013-05-09 23:24:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

VA·

金虫 (小有名气)
引用回帖:
9楼: Originally posted by shuai_1314 at 2013-05-09 23:24:13
以后要用引用回复哦，不然我收不到的...

我把case文件发给你，你帮我看看

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2013-05-10 11:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
