[求助] ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑

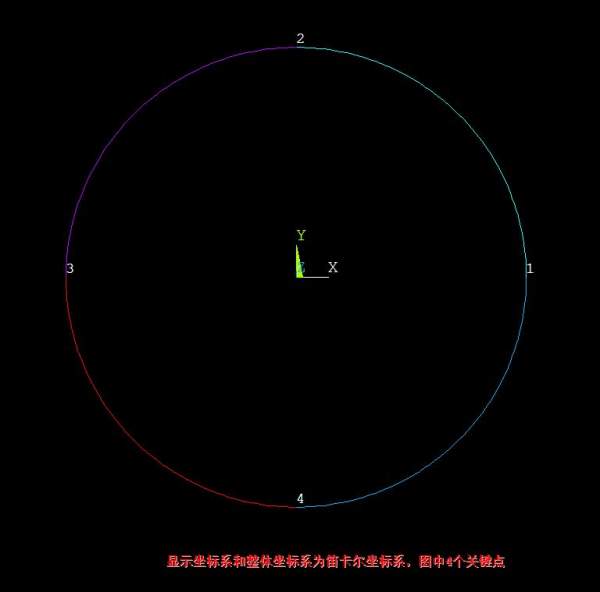

对ansys的坐标系的理解还是不够深入，如下图：
   ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑

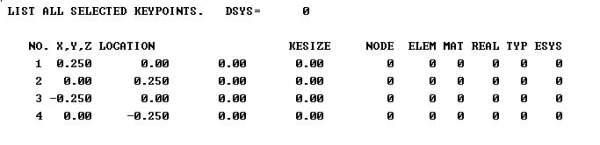

在xy平面内的一个圆，图上四个节点坐标分别为：
ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑-1

LIST ALL SELECTED KEYPOINTS.   DSYS=      0

    NO. X,Y,Z LOCATION                   KESIZE     NODE  ELEM MAT REAL TYP ESYS
     1  0.250       0.00       0.00       0.00         0     0   0    0   0    0
     2   0.00      0.250       0.00       0.00         0     0   0    0   0    0
     3 -0.250       0.00       0.00       0.00         0     0   0    0   0    0
     4   0.00     -0.250       0.00       0.00         0     0   0    0   0    0

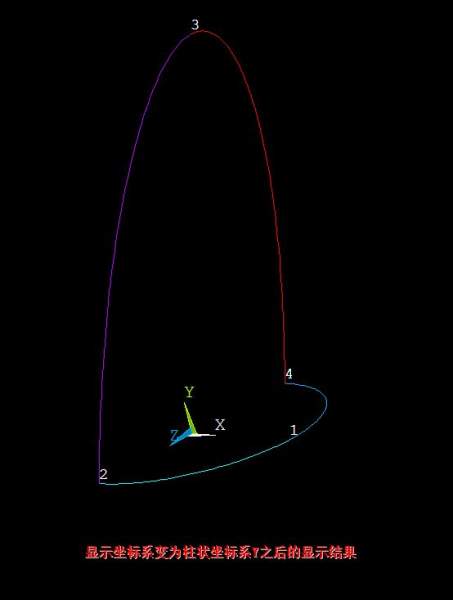

可是一旦我将显示坐标系变为柱坐标系y（对应命令dsys,5）,显示结果为：
ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑-2

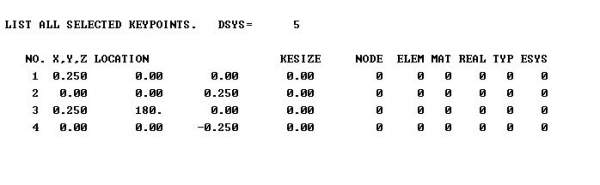

四个关键点坐标变为：
ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑-3

LIST ALL SELECTED KEYPOINTS.   DSYS=      5

    NO. X,Y,Z LOCATION                   KESIZE     NODE  ELEM MAT REAL TYP ESYS
     1  0.250       0.00       0.00       0.00         0     0   0    0   0    0
     2   0.00       0.00      0.250       0.00         0     0   0    0   0    0
     3  0.250       180.       0.00       0.00         0     0   0    0   0    0
     4   0.00       0.00     -0.250       0.00         0     0   0    0   0    0

怎么理解这种变形？？

谢谢。
ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑-4
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-19 09:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
由于圆的半径一定，笛卡尔坐标系下的一个圆在柱坐标Y下，应该显示为一个垂直于x轴的直线段才对啊？？为和变为这种形状？？
赞一下 回复此楼
2楼2013-11-19 09:26:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
2楼: Originally posted by fangdian at 2013-11-19 09:26:11
由于圆的半径一定，笛卡尔坐标系下的一个圆在柱坐标Y下，应该显示为一个垂直于x轴的直线段才对啊？？为和变为这种形状？？

一个笛卡尔坐标系下的圆在柱坐标系Y下的显示的预想图形应该为：：

ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑-5

为何变为了那种奇怪的形状？谢谢
赞一下 回复此楼
3楼2013-11-19 09:31:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
3楼: Originally posted by fangdian at 2013-11-19 09:31:56
一个笛卡尔坐标系下的圆在柱坐标系Y下的显示的预想图形应该为：：



为何变为了那种奇怪的形状？谢谢...

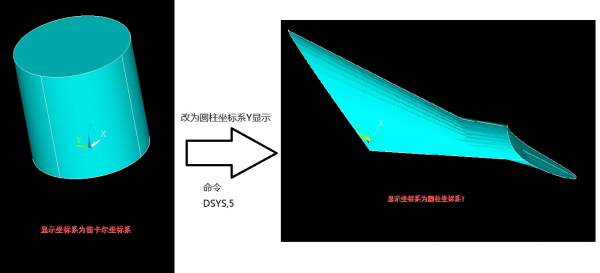

圆柱在笛卡尔坐标系和圆柱坐标系Y的显示结果为：

ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑-6
赞一下 回复此楼
4楼2013-11-19 09:53:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
4楼: Originally posted by fangdian at 2013-11-19 09:53:39
圆柱在笛卡尔坐标系和圆柱坐标系Y的显示结果为：

...

柱坐标系Y，我搞错了，应该是命令：
DSYS,1
而不是：
DSYS,5  (这个是旋转轴为Y的)

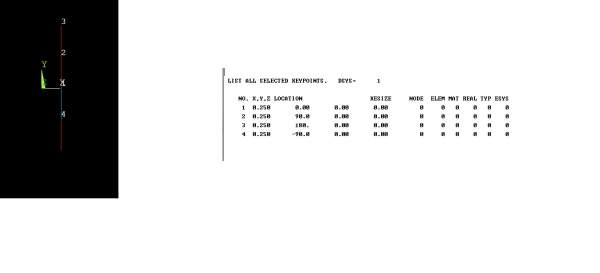

图形显示及关键点坐标为：

ansys中笛卡尔坐标系下一个圆在柱坐标系下变形的疑惑-7
赞一下(1人) 回复此楼
5楼2013-11-19 10:14:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
引用回帖:
5楼: Originally posted by fangdian at 2013-11-19 10:14:38
柱坐标系Y，我搞错了，应该是命令：
DSYS,1
而不是：
DSYS,5  (这个是旋转轴为Y的)

图形显示及关键点坐标为：

...

LIST ALL SELECTED KEYPOINTS.   DSYS=      1

    NO. X,Y,Z LOCATION                   KESIZE     NODE  ELEM MAT REAL TYP ESYS
     1  0.250       0.00       0.00       0.00         0     0   0    0   0    0
     2  0.250       90.0       0.00       0.00         0     0   0    0   0    0
     3  0.250       180.       0.00       0.00         0     0   0    0   0    0
     4  0.250      -90.0       0.00       0.00         0     0   0    0   0    0
赞一下 回复此楼
6楼2013-11-19 10:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蜗牛虫

银虫 (正式写手)
引用回帖:
5楼: Originally posted by fangdian at 2013-11-19 10:14:38
柱坐标系Y，我搞错了，应该是命令：
DSYS,1
而不是：
DSYS,5  (这个是旋转轴为Y的)

图形显示及关键点坐标为：

...

楼主你好，
欲得到 一个圆上的八个点（如楼主图一实例） 。代码如下：

FINI
/CLE
/PREP7
ET,2,SOLID45
MP,EX,1,2E11
MP,NUXY,1,0.3
MP,DENS,1,7800

CSYS,1

*do,i,0,6
*set,x,1
*set,y,3.1415*(i+1)/4
*set,z,0.5

k,i+1,x,y,z
*enddo

*do,i,1,6
L,i,i+1
*enddo

但是得到的却是一个曲线！
这种情况是否和“ 柱坐标系下x表示半径，y表示角度，z表示轴向长度”相互矛盾？

感谢您的回复。
赞一下 回复此楼
多思考勤记录嗯加油
7楼2013-11-20 09:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)
因为你是csys,1  规定了是柱坐标，此时y表示角度，当x和y不变，角度变化，得到的就是一个曲线啊；。
赞一下 回复此楼
8楼2013-11-26 08:03:05
