[求助] 如何在ansys中施加转矩

如何在ansys中施加转矩
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-11 10:12:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
shirelyshi: 金币+2, ★★★很有帮助 2013-04-11 15:59:20
xiegangmai: 金币+2, 谢谢参与！ 2013-04-11 18:14:44
转矩 - 是指扭矩吗？
如是，施加方法有多种，要根据你的具体有限元模型来确定。
比如说，你使用的是梁单元，可以直接在节点上绕轴线的转动自由度上施加力矩，即为扭矩；
如果是实体单元，没有转动自由度，则可以通过在多个节点上施加不同方向的力来构成一个力矩，或者对轴的端面采用表面效应单元施加切向力的办法来实现 (这一种办法在我的博客 http://htbbzzg.blog.163.com 中有一篇日志做了介绍)。
赞一下(3人) 回复此楼
2楼2013-04-11 15:40:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shirelyshi

金虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-04-11 15:40:58
转矩 - 是指扭矩吗？
如是，施加方法有多种，要根据你的具体有限元模型来确定。
比如说，你使用的是梁单元，可以直接在节点上绕轴线的转动自由度上施加力矩，即为扭矩；
如果是实体单元，没有转动自由度，则可以 ...

谢谢您的答复与分享，不过我知道这种方法，但是建立了柱坐标系后施加切向力，显示却是在笛卡尔坐标系中施加的，不知道什么原因
赞一下 回复此楼
3楼2013-04-11 16:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvfanlora

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-04-11 15:40:58
转矩 - 是指扭矩吗？
如是，施加方法有多种，要根据你的具体有限元模型来确定。
比如说，你使用的是梁单元，可以直接在节点上绕轴线的转动自由度上施加力矩，即为扭矩；
如果是实体单元，没有转动自由度，则可以 ...

没想到在这里遇到大神啦~~看过你很多日志~~~
赞一下 回复此楼
4楼2013-04-11 20:40:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-12 08:53:36
shirelyshi: 金币+2, ★★★很有帮助 2013-04-12 09:15:20
在 ANSYS 中，施加节点力时，实际力的方向是与节点坐标系一致的，而默认的节点坐标系是总体直角坐标系。因此，虽然你将当前坐标系转换到圆柱坐标系了，但是节点坐标系还是总体直角坐标系，因此所施加的节点力也还是按照总体直角坐标系的方向来确定的。只有把节点坐标系也转换到圆柱坐标系，所施加的 Fy 才是圆柱坐标系的切向。
赞一下 回复此楼
5楼2013-04-12 08:12:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shirelyshi

金虫 (小有名气)
引用回帖:
5楼: Originally posted by htbbzzg at 2013-04-12 08:12:39
在 ANSYS 中，施加节点力时，实际力的方向是与节点坐标系一致的，而默认的节点坐标系是总体直角坐标系。因此，虽然你将当前坐标系转换到圆柱坐标系了，但是节点坐标系还是总体直角坐标系，因此所施加的节点力也还是 ...

谢谢您的帮助，按照您说的，我会了
赞一下 回复此楼
6楼2013-04-12 09:14:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshuang1

木虫 (著名写手)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-04-11 15:40:58
转矩 - 是指扭矩吗？
如是，施加方法有多种，要根据你的具体有限元模型来确定。
比如说，你使用的是梁单元，可以直接在节点上绕轴线的转动自由度上施加力矩，即为扭矩；
如果是实体单元，没有转动自由度，则可以 ...

您好，我想请教你一下。

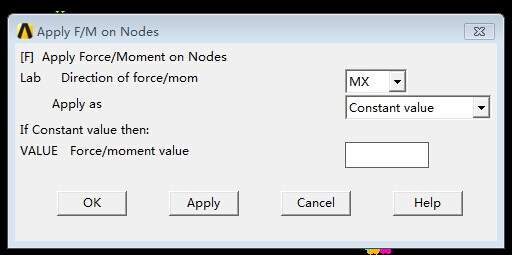

      SOLID 186单元 的轴，放在X轴上， 我想对轴添加扭矩，是不是直接对中心线上的节点施加MX就好了，还是另外要利用cerig的命令建立刚性区域；
      我很疑惑的是，为什么大家都说solid186单元没有MX,MY,MZ的选项呢。
如何在ansys中施加转矩
赞一下 回复此楼
7楼2014-11-25 13:07:22
