[求助] 模糊的时间常数阻抗拟合

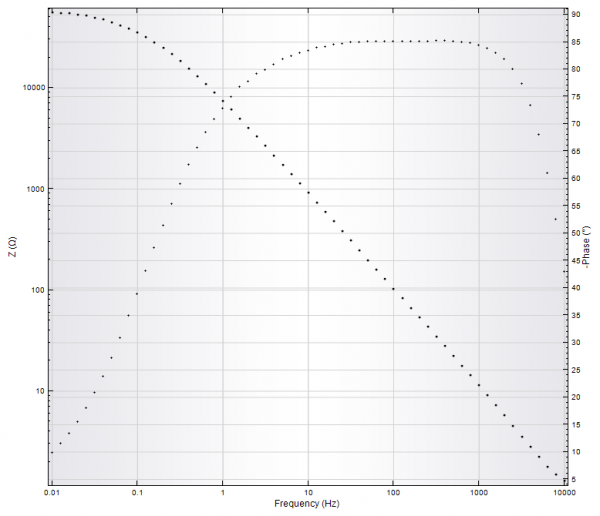

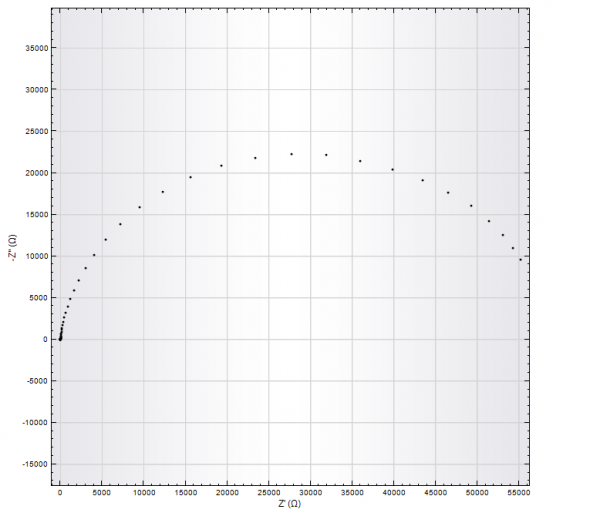

图为加了缓蚀剂的铜电极的阻抗，这个阻抗图的时间常数貌似有2个，但是选择1个时间常数来拟合的误差要更小，我是选1个还2个呢？缓蚀剂在铜表面形成膜是否可以忽略？
模糊的时间常数阻抗拟合


模糊的时间常数阻抗拟合-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-12 17:13:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
一个时间常数的等效电路：R(QR)
两个时间常数的等效电路：R(Q(R(CR)))
都可以试一试。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-11-12 17:52:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-11-12 17:52:15
一个时间常数的等效电路：R(QR)
两个时间常数的等效电路：R(Q(R(CR)))
都可以试一试。

之前试过了，就一个时间常数最好，我就怕有审稿人刁难说为什么不用2个，有点折腾不起了，该怎么说好呢
赞一下 回复此楼
3楼2013-11-12 19:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
justinluo: 金币+5, ★★★★★最佳答案, 非常感谢！ 2013-11-13 21:19:40
从阻抗谱形状看，就一个半圆弧，一个时间常数，从相位角-频率图看，在这个频率范围内也只有一个明显的平台峰，从涂层的实际情况看，在浸泡的初期阶段，液体没有穿过涂层，只有密实的涂层作为介电层，因而出现一个电容，也很正常。你只说用这个等效电路可以很好模拟和解释观察到的现象就行了。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-11-12 21:39:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinluo

银虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2013-11-12 21:39:19
从阻抗谱形状看，就一个半圆弧，一个时间常数，从相位角-频率图看，在这个频率范围内也只有一个明显的平台峰，从涂层的实际情况看，在浸泡的初期阶段，液体没有穿过涂层，只有密实的涂层作为介电层，因而出现一个电 ...

之前我以为缓蚀剂吸附在电极表面也会形成一个膜电容，看来只有一些腐蚀产物留着电极表面才会形成膜电容
赞一下 回复此楼
5楼2013-11-13 21:23:51
