| 查看: 5800 | 回复: 28 | |||||
tsh715763534银虫 (正式写手)
|
[求助]
第一次做水性聚氨酯 希望高手指点
|
||||
|

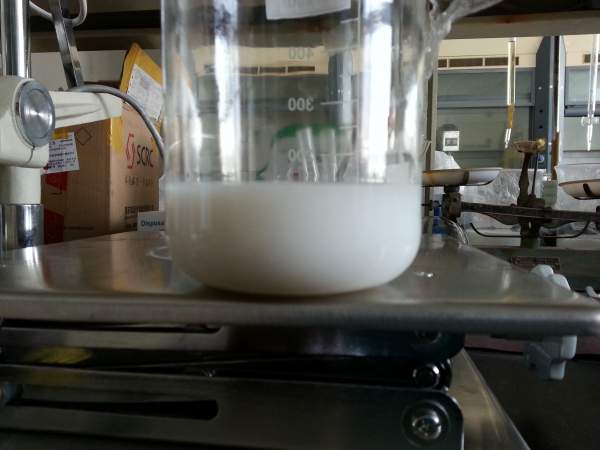

小弟第一次实验室做水性聚氨酯，因为周围没人做，所以很多问题找不到人讨论，在此向各位请教，希望能指点一二。如果需要金币你开口就行。以下是我的实验过程，还请您耐心看完，见笑了。 一、物料 IPDI:22.0g（工业纯37.5~37.8%）；PBA:40.12g（酸值0.26，羟值56.21）；1 ,4-丁二醇：2.3g；DMPA:3g(纯度99.68%)；环氧树脂E-44：2.8g；三乙胺：2.35g 按照公式：R={W（IPDI）/E(IPDI)}/{W(PBA)/E(PBA)+W(1,4-丁二醇)/E(1,4-丁二醇)+W(DMPA)/E(DMPA)+W(E-44)/E(E-44)} （W为质量，E为-NCO当量或者-OH当量）计算，R={22/111.145}/{(40.12/988.2)+(2.3/45)+ (3/67.065)+(2.8/1220)}得R=1.426. 二、实验过程其现象 1、40.12g PBA 130℃减压脱水2.5h,脱到最后真空度下降。 2、向烧瓶中中加入22.0g IPDI和6滴二月桂酸二丁基锡60℃反应1h（期间无明显现象，为了将瓶口IPDI加的完全用了5ml NMP冲洗瓶口）加入2.3g 1,4-丁二醇温度升至80℃反应近4h（期间开始转速300r/min，无明显现象，转速升到600r/min后溶液变浑浊成乳白色）。 3、因为一时没找到酸式滴定管，所有没有测-NCO值，按照文献在上述反应时间后直接加入3g DMPA和2.8g E-44（用15ml NMP加热溶解），由于疏忽忘记降温，前面半小时在80℃反应发现后降温至60℃反应近三小时。（期间溶液变得轻一点，但是内有气泡，反应结束有很多泡沫在上层） 4、降温到40℃加入2.35g三乙胺中和半小时，有大量泡沫产生。加入10ml丙酮（观察粘度不是很大，只是第一次做实验按照文献就加了，后来脱丙酮带来很多麻烦）。 5、在高剪切下加入120ml去离子水，在5500-6000r/min下乳化半小时，乳液粘手，微有蓝光。 6、旋蒸丙酮时，开始压力太大，常温都有大量泡沫，以致泡沫被抽到底部废液瓶。后改用普通降压蒸馏4h（温度设为50℃，真空度为0.05MPA）有澄清液体被蒸出。（其中：被抽到废液瓶中的泡沫乳液清洗后会有蓝绿色颗粒残留，不知道什么物质，有待探究；普通减压蒸出的物质用ph检测为8-9，而丙酮检测貌似只有5，我用水与丙酮混溶测ph为7左右，怀疑蒸出的是丙酮与水的共沸物，但是在好像丙酮与水不共沸，有待探究。） 问题：1、我的配方这样计算正确吗？聚合物的分子量怎么计算？ 2、用旋蒸脱除丙酮温度和压强应该怎么样控制，乳液起泡是不是因为含有杂质? 3、残留在壁上的蓝绿色固体会是什么物质呢？我加的东西貌似没有这个颜色的。 4、最后蒸出的液体含有水吗？有的话最后的乳液是不是还要加水再次乳化？ 5、我的固含量应该怎么计算？最后的乳液防止两天了没有分层，但是没有蓝光也不够透明，是不是粒径太大的原因？ 第一次做问题有点多。再次表示感谢！下图为乳液图片。  20131023_133040.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 聚氨酯合成 | 聚氨酯 | 高分子 |
» 猜你喜欢
材料求调剂 一志愿哈工大总分298分，前三科223分
已经有4人回复
-
086502化学工程342求调剂
已经有3人回复
-
求调剂
已经有9人回复
-
352分 化工与材料
已经有5人回复
-
085602 化工专硕 338分 求调剂
已经有10人回复
-
0856材料化工调剂 总分330
已经有10人回复
-
330一志愿中国海洋大学 化学工程 085602 有读博意愿 求调剂
已经有4人回复
-
一志愿哈尔滨工业大学材料与化工方向336分
已经有6人回复
-
材料求调剂一志愿哈工大324
已经有6人回复
-
085600 286分 材料求调剂
已经有4人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 水性聚氨酯合成中乙二胺扩链黄变问题
已经有19人回复
- 磺酸型高固含水性聚氨酯合成
已经有4人回复
- 水性聚氨酯拉伸测试遇到的问题
已经有35人回复
- 关于水性聚氨酯涂料的合成问题。
已经有40人回复
- 合成聚氨酯基互传网络聚合物的指点下
已经有7人回复
- 在JPCC上投了稿，编辑给的信看不懂，希望大家帮忙
已经有12人回复
- 请教水性聚氨酯合成放大实验用设备
已经有4人回复
- 求各路聚氨酯高手解答聚脲成膜问题若干
已经有9人回复
- 【求助/交流】关于重组质粒的构建，总是失败，希望高手指点一下啊～～
已经有16人回复
- 【求助】求高手赐教，水性聚氨酯合成的问题！！
已经有16人回复
- 【求助】水总去不掉，请指点（已解决，谢谢各位帮助）
已经有8人回复
- 【求助】磺酸型水性聚氨酯的合成
已经有24人回复
- 【求助】IPDI合成聚氨酯问题
已经有30人回复
- 【求助】小弟搞合成对抗菌一窍不通。有个问题问下大家
已经有4人回复
- 昨晚第一次梦到了基金，今天竟得到了点点模棱两可的消息！
已经有171人回复
tsh715763534
银虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 205
- 散金: 147
- 帖子: 307
- 在线: 118.9小时
- 虫号: 1856388
- 注册: 2012-06-12
- 性别: GG
- 专业: 化学工程及工业化学
送红花一朵
11楼2013-10-30 21:47:40
tsh715763534
银虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 205
- 散金: 147
- 帖子: 307
- 在线: 118.9小时
- 虫号: 1856388
- 注册: 2012-06-12
- 性别: GG
- 专业: 化学工程及工业化学
26楼2014-04-23 19:49:26
3楼2013-10-23 19:43:02
张刚
金虫 (小有名气)
一流助手
- 应助: 4 (幼儿园)
- 金币: 1058.7
- 散金: 3
- 帖子: 172
- 在线: 63.8小时
- 虫号: 1299246
- 注册: 2011-05-18
- 性别: GG
- 专业: 高分子合成化学
8楼2013-10-27 09:47:56
davise1986
新虫 (小有名气)
- 应助: 47 (小学生)
- 金币: 762.4
- 红花: 2
- 帖子: 130
- 在线: 18.8小时
- 虫号: 2531466
- 注册: 2013-07-03
- 性别: GG
- 专业: 应用高分子化学与物理
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
tsh715763534: 金币+20, ★★★很有帮助 2013-10-30 21:47:55
tsh715763534: 金币+50, ★★★★★最佳答案 2013-12-18 12:06:50
tsh715763534: 金币+20, ★★★很有帮助 2013-10-30 21:47:55
tsh715763534: 金币+50, ★★★★★最佳答案 2013-12-18 12:06:50
| 1.建议R值做到1.05-1.15之间，反应结束时粘度较大（R值越小粘度越大）；2.本体系可以完全采用丙酮，丙酮比较容易蒸出，脱除丙酮的时候刚开始会有较大量的小泡，可以在60度左右蒸出，真空度可以采用不断提高的方式，控制泡的逸出；3.固含量测试有国标，按理论值计算会有偏差；4.你的配方把R值做到1.1左右的时候，如果反应正常，乳液会非常澄清透明泛蓝。 |
» 本帖已获得的红花（最新10朵）
9楼2013-10-28 19:00:22
25楼2014-04-22 15:30:25
2楼2013-10-23 15:45:29
4楼2013-10-23 19:55:16
tsh715763534
银虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 205
- 散金: 147
- 帖子: 307
- 在线: 118.9小时
- 虫号: 1856388
- 注册: 2012-06-12
- 性别: GG
- 专业: 化学工程及工业化学
5楼2013-10-23 21:43:53
zy031021
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 632.8
- 散金: 94
- 帖子: 177
- 在线: 77.8小时
- 虫号: 735508
- 注册: 2009-03-30
- 性别: GG
- 专业: 高分子合成化学
6楼2013-10-24 09:36:47
tsh715763534
银虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 205
- 散金: 147
- 帖子: 307
- 在线: 118.9小时
- 虫号: 1856388
- 注册: 2012-06-12
- 性别: GG
- 专业: 化学工程及工业化学
7楼2013-10-24 17:13:32
tsh715763534
银虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 205
- 散金: 147
- 帖子: 307
- 在线: 118.9小时
- 虫号: 1856388
- 注册: 2012-06-12
- 性别: GG
- 专业: 化学工程及工业化学
10楼2013-10-30 21:41:03
