[求助] 帮忙看个密封的结构

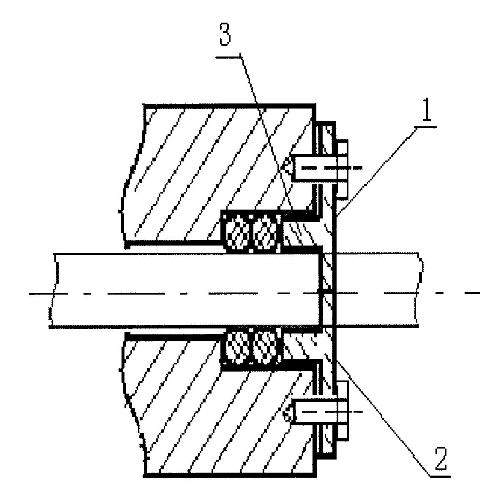

图中这种端盖压紧密封圈的结构能否实现密封?压力4MPa,工质是水。
帮忙看个密封的结构
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhp_1990

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
个人感觉可以  4mpa不是很大
2楼2013-10-17 22:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ncm110

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
压力不大,而且你采用的是双层密封,我个人觉得没问题。
3楼2013-10-18 07:52:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)

感谢参与,应助指数 +1
本帖内容被屏蔽

4楼2013-10-18 08:50:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rich1983

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by xkshangx at 2013-10-18 08:50:38
由于选用的是O型圈密封件,故密封槽形式不对,应该是单独开槽,不需要端盖的

这种情况是不是用Y形密封圈更好?
5楼2013-10-18 09:40:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixu66

金虫 (小有名气)

保护地球

我怎么看不到图?
有事喊救命。
6楼2013-10-18 09:49:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)

本帖内容被屏蔽

7楼2013-10-18 09:50:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rich1983

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by xkshangx at 2013-10-18 09:50:26
如果中间的杆是运动的,用Y型密封圈是要注意安装方向,用O型圈无此要求,且结构简单。...

中间的轴不动的。您刚说的“密封槽形式不对,应该是单独开槽,不需要端盖”是在什么地方单独开槽?麻烦能否说的更清楚一点。多谢
8楼2013-10-18 09:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clw571

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
首先:O圈很少有这样两个直接接触使用的,一般两道密封也是俩各占一坑,否则O圈变形会比较麻烦。
其次,从图上分析,你的液体介质在左边,这根轴的支撑在哪看不到,你这样装圈,O圈变形量会比较难控制(说简单点,假设轴不在中心,圈一边压缩量大,一边小,那对O圈的使用寿命会有一定影响)。
最后,你只承压4mp,无论丁晴还是氟橡胶的圈,一个足矣。
Thereisnofate,butwhatwemake
9楼2013-10-18 13:16:05
