[求助] 请问这公式的电路图是什么?

我知道电容的阻质为 1/iwC
          电阻为 R

所以是N个电阻和电容的并联吗?
但是电容又有一指数? 是代表CPE吗
所以是N个电阻和CPE的并联吗?
还是有其他意义

恳请赐教!!

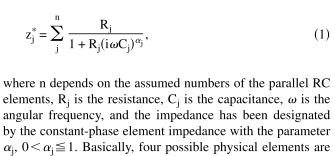

请问这公式的电路图是什么?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-17 18:20:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
egg19900805: 金币+10, ★★★★★最佳答案 2013-10-21 09:50:16
应该是n个RC并联的串联。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-10-17 19:59:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)

木虫博士

【答案】应助回帖

感谢参与，应助指数 +1
阻抗~~~~~~~~~~~~~~~~~~
赞一下 回复此楼
3楼2013-10-17 20:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egg19900805

新虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-10-17 19:59:01
应该是n个RC并联的串联。

感谢
那请问 为什么电容上方又有一指数

它代表的意义是什么?
赞一下 回复此楼
4楼2013-10-18 13:41:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

指数的含义：a=1，表示纯电容，a=0, 纯电阻.
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2013-10-18 15:15:43
