[求助] 小弟是菜鸟，请问此图形应该如何划分网格？

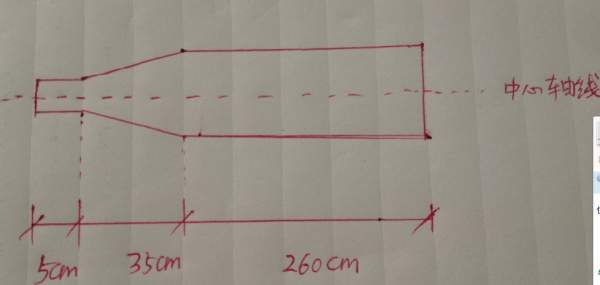

下图是一个面绕中心轴线旋转得到的体，请问应该怎么对他划分网格，网格尺寸应该如何控制，采用何种划分方式
小弟是菜鸟，请问此图形应该如何划分网格？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
天道酬勤
1楼 2013-10-13 08:31:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tynring

金虫 (初入文坛)
建议才用ICEM软件对此结构网格划分，此外，固体域与流体域网格划分要求不同，流体域网格划分与流动状态有关。
赞一下 回复此楼
2楼2013-10-13 10:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hl880920

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by tynring at 2013-10-13 10:00:00
建议才用ICEM软件对此结构网格划分，此外，固体域与流体域网格划分要求不同，流体域网格划分与流动状态有关。

请问若用ansys，能否划分此网格
赞一下 回复此楼
天道酬勤
3楼2013-10-13 10:17:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-10-13 22:32:45
用ICEM指的就是ansys ICEM吧 它就是ansys携带的网格划分模块
其他的话 gambit应该就可以做到 solidworks也可以 不过更麻烦了 导入时也可能会出现错误
赞一下 回复此楼
4楼2013-10-13 11:47:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_渭城朝雨

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 到底算不算应助呢？ 2013-10-13 22:32:55
Gambit轴对称画网格可以吗？
赞一下 回复此楼
5楼2013-10-13 14:29:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seven-cfd

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-10-13 22:33:05
都可以的 模型比较简单  那个软件都可以做出来额
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

hl880920
CAE工作室QQ;892222588
6楼2013-10-13 14:52:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hl880920

铜虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by seven-cfd at 2013-10-13 14:52:44
都可以的 模型比较简单  那个软件都可以做出来额

请问想划分成六面体的具体方法
赞一下 回复此楼
天道酬勤
7楼2013-10-13 18:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hl880920

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by hraul7 at 2013-10-13 11:47:32
用ICEM指的就是ansys ICEM吧 它就是ansys携带的网格划分模块
其他的话 gambit应该就可以做到 solidworks也可以 不过更麻烦了 导入时也可能会出现错误

谢谢
回复此楼
天道酬勤
8楼2013-10-13 18:23:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 到底算不算应助呢？ 2013-10-13 22:33:18
icem做结构化网格，目测很简单。 有教程，对着做两天差不多。
赞一下 回复此楼
9楼2013-10-13 18:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铸剑深蓝

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-11-03 12:27:20
相当简单，可以先看看ICEM的相关书籍，或者视频，优酷里面就有。或者做一下帮助里面的例子，这个比较推荐，做这些例子的时候同时可以加深对ICEM软件划分网格机理的理解，这个东西就是个六面体拓扑结构，最后划分三段对应，很easy，比较建议先做例子来。
赞一下 回复此楼
