[求助] 菜鸟求助，网格质量问题和收敛快慢问题

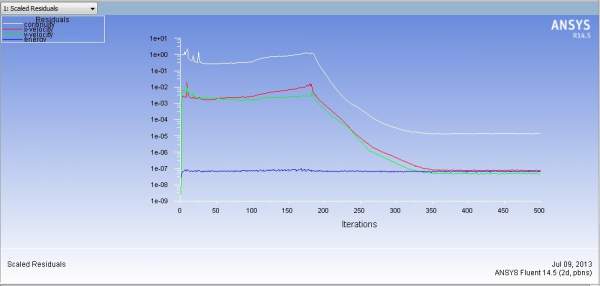

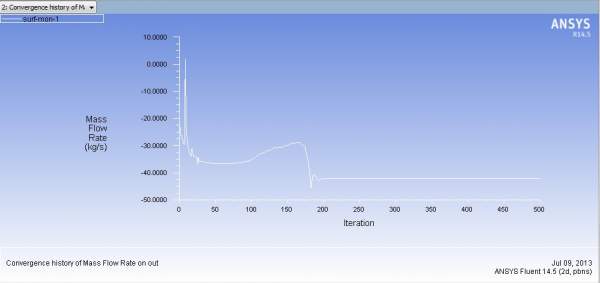

新手刚开始学习fluent，做一个二维喷管的实例。按照书上的参数设定，但是得到的网格质量远不如书上的，请问这里还有什么因素影响网格质量吗？导入fluent之后计算结果如下，书上100步左右就收敛了，我这个貌似收敛很慢？判断收敛的标准是什么？只要曲线不再波动了么？
菜鸟求助，网格质量问题和收敛快慢问题


菜鸟求助，网格质量问题和收敛快慢问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-09 16:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youchangshun

铜虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-07-10 23:05:34
收敛的标准，应该是软件本身还有一个默认的收敛标准差，只要模拟的过程中，实际标准差小于默认的，软件边认为达到收敛，停止模拟。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2013-07-10 07:28:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-07-10 23:05:41
amberpei2010: 金币+10, ★★★★★最佳答案, 很详细，谢谢啦 2013-07-11 10:29:30
收敛的标准在于你所定义的残差的量级，一般来讲量级越低越好，精度也就越高。但是通常并不一定能实现，而且消耗时间。lz可以通过监测其它物理量来判读是否收敛，如喷管进出口质量差，压力系数等，不再变化时说明当前设置下收敛了。

至于网格质量，建议lz再反复按书上来的画一下，多实践很重要。
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
3楼2013-07-10 12:48:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
3楼: Originally posted by youy624 at 2013-07-10 12:48:25
收敛的标准在于你所定义的残差的量级，一般来讲量级越低越好，精度也就越高。但是通常并不一定能实现，而且消耗时间。lz可以通过监测其它物理量来判读是否收敛，如喷管进出口质量差，压力系数等，不再变化时说明当前 ...

那么我的这个应该是有收敛咯？谢谢啦
赞一下 回复此楼
4楼2013-07-11 10:28:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
引用回帖:
4楼: Originally posted by amberpei2010 at 2013-07-11 10:28:43
那么我的这个应该是有收敛咯？谢谢啦...

是的。
回复此楼
身邪不怕影子正，上梁何惧下梁歪。
5楼2013-07-11 11:48:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a04051127

金虫 (正式写手)
影响网格质量的因素？？那只有网格剖分的水平了
如果网格质量差，肯定会对收敛性有影响的。此外还要看计算步长，步长小收敛可能会慢些。
计算结果显然是收敛了
赞一下 回复此楼
6楼2015-05-20 15:53:23
