[求助] ZSimpWin擬合後 趨勢符合,但error很大

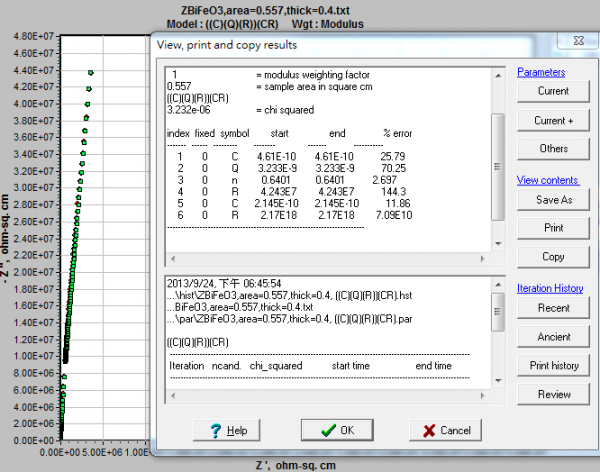

请问如果拟合的趋势一样但是error值相差很多

是要改变电路图还是有什么修正的方式

我是研究BiFeO3 掺杂La Cr的
使用的电路图是paper BiFeO3 掺杂La Mn

万分感激



-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
你上面两个拟合的结果误差都是不能接受的。
先用最简单的电路拟合,比如R(CR) or R(Q(CR))试一试,看看误差如何。
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-09-27 15:37:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

egg19900805

新虫 (小有名气)

引用回帖:
2楼: Originally posted by Jackcd12 at 2013-09-27 15:37:21
你上面两个拟合的结果误差都是不能接受的。
先用最简单的电路拟合,比如R(CR) or R(Q(CR))试一试,看看误差如何。

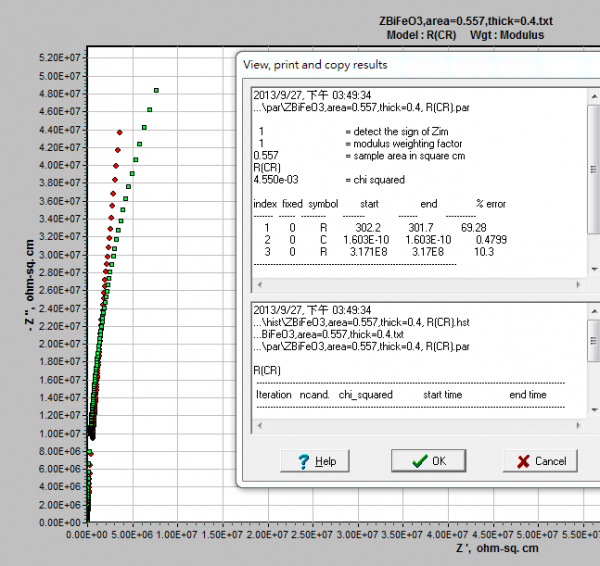

R(CR) or R(Q(CR))如下图
R(Q(CR))的误差值很小
请问这样能够解释他的意义吗
我想说用文献上的电路图比较容易解释

感谢!!
-2


-3

3楼2013-09-27 15:54:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
egg19900805: 金币+10, ★★★很有帮助 2013-10-04 17:05:04
文献只是参考,你要根据相位-频率图和阻抗谱图,选择合适的等效电路。上面的R(CR)中的R,对你的固体体系也可以不要。
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-09-27 16:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

每个元件的拟合误差都需要小于10%,你的结果还是不行,需要选其它等效电路尝试。
Themoreamanlearns,themoreheknowshisignorance!
5楼2013-10-04 17:27:56
