应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » CIF专栏 » 求一般文献里（La，Mg）Ni3相的CIF文件
141/2返回列表12下一页
查看: 1854  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lizx1990

捐助贵宾 (小有名气)

[求助] 求一般文献里（La，Mg）Ni3相的CIF文件

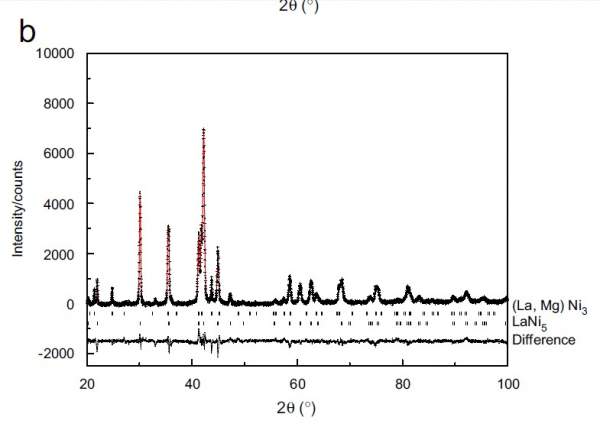

如题，如果是和图中一样的话，金币定悉数奉上
求一般文献里（La，Mg）Ni3相的CIF文件
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
求指导求知道
1楼 2013-09-03 21:47:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gyliu

铁杆木虫 (职业作家)
引用回帖:
8楼: Originally posted by lizx1990 at 2013-09-04 10:40:02
这个数据不是我的。。。是我从文献上截图下来的。我现在在用GSAS做精修，看到一些文献上处理XRD都会有（La，Mg）Ni3相，但是不知道这样的CIF文件怎么获得，或者这相的晶胞参数及原子参数怎么获得，求大神指教。...

你首先做物相分析，然后从文献或者结构数据库获得初始结构信息，然后在用GSAS、Fullprof等Rietveld结构精修程序进行精修。
赞一下(1人) 回复此楼
9楼2013-09-04 12:25:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyliu

铁杆木虫 (职业作家)
引用回帖:
12楼: Originally posted by lizx1990 at 2013-09-04 20:17:43
我这个是多相的。。。化学元素比是真不清楚。请问下大神可不可以先载入一种结构一样，原子占位相似的模型再通过精修得到想要的相？...

你不是自己合成的样品吗？你现在还没有做物相分析，怎么能直接导入结构呢？
赞一下(1人) 回复此楼
13楼2013-09-05 10:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

luxtal

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
金币很诱人，不过08版ICSD里没有，你这数据不错，应该可以直接解出来；或者参考类似的结构也行。
赞一下 回复此楼
What_we_observe_is_not_nature_itself,_but_nature_exposed_to_our_method_of_questioning----Werner_Karl_Heisenberg
2楼2013-09-03 22:17:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bible2

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lizx1990(红舟流星代发): 金币+10, 代扣代发金币 2016-02-21 11:51:32
*data for   ICSD #641503
Coll Code   641503
Rec  Date   2008/08/01
Chem Name   Lanthanum Nickel (1/3)
Structured  La Ni3
Sum         La1 Ni3
ANX         NO3
D(calc)     8.4
Title       Crystal structures of AB3 and A2B7 rare earth-nickel phases
Author(s)   Virkar, A.V.;Raman, A.
Reference   Journal of the Less-Common Metals
            (1969), 18, 59-66
Unit Cell   5.086(5) 5.086(5) 25.01(1) 90.0 90.0 120.0
Vol         560.27
Z           9
Space Group R -3 m H
SG Number   166
Cryst Sys   trigonal/rhombohedral
Pearson     hR12
Wyckoff     h c2 b a
Red Cell    RH 5.086 5.086 8.838 73.278 73.278 60 186.757
Trans Red   1.000 0.000 0.000 / 1.000 1.000 0.000 / 0.667 0.333 0.333
Comments    Metals Sdata Record: REF= 22; INT= film; RAD= Cu; APP=
            Guinier; D= r,i,c
            Structure type : Be3Nb
            X-ray diffraction (powder) \N
            No R value given in the paper.
            At least one temperature factor missing in the paper.
Atom  #   OX   SITE      x           y           z           SOF      H
La   1  +0    3 a   0           0           0              1          0
La   2  +0    6 c   0           0           0.143          1          0
Ni   1  +0    3 b   0           0           0.5            1          0
Ni   2  +0    6 c   0           0           0.3333         1          0
Ni   3  +0    18 h  0.500       0.500       0.0833         1          0
*end for    ICSD #641503
赞一下 回复此楼
3楼2013-09-03 23:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyliu

铁杆木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lizx1990: 金币+10, ★有帮助, 求大神继续指导了 2013-09-04 14:56:50
lizx1990: 金币+20, ★★★很有帮助 2013-09-12 11:08:01
lizx1990(红舟流星代发): 金币+10, 代扣代发金币 2016-02-21 11:51:40
从楼主的衍射图分析对比，样品中，Mg的含量多于La的含量，且Mg和La不是随机占同一个位置，二是有序化了，可以参考已有的文献报道。所以，前面应助的那个模型可能不合适。你可以参考一下Mg多的结构模型。图片是La2MgNi9和LaMg2Ni9的理论计算图谱，和你的图谱对比，应该是后者。

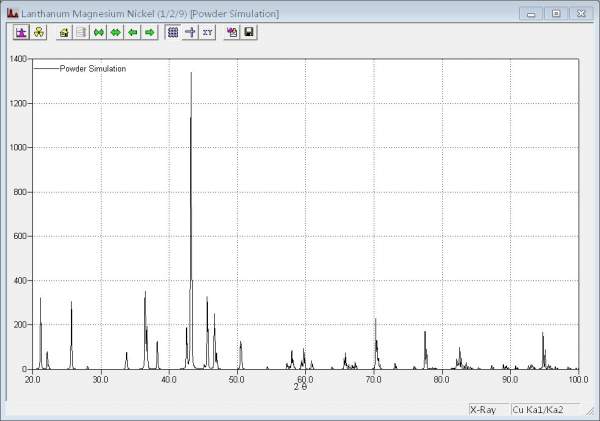

求一般文献里（La，Mg）Ni3相的CIF文件-1

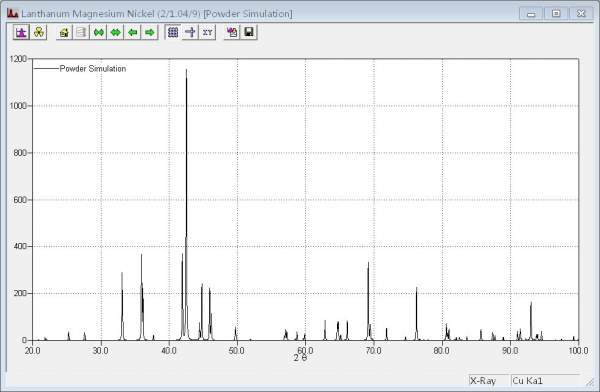

求一般文献里（La，Mg）Ni3相的CIF文件-2
赞一下 回复此楼
4楼2013-09-04 08:46:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyliu

铁杆木虫 (职业作家)
*data for   ICSD #240051
Coll Code   240051
Rec  Date   2003/10/01
Chem Name   Lanthanum Magnesium Nickel (1/2/9)
Structured  La Mg2 Ni9
Sum         La1 Mg2 Ni9
ANX         NO2P9
D(calc)     7.11
Title       LaMg2Ni9, an example of the new AB2C9 structure type
Author(s)   Kadir, K.;Yamamoto, H.;Sakai, T.;Uehara, I.;Kanehisa, N.;Kai,
            Y.;Eriksson, L.
Reference   Acta Crystallographica C (39,1983-)
            (1999), 55(12), 1-1
Unit Cell   4.9241(14) 4.9241(14) 23.875(4) 90 90 120
Vol         501.34
Z           3
Space Group R -3 m H
SG Number   166
Cryst Sys   trigonal/rhombohedral
Pearson     hR12
Wyckoff     h c2 b a
R Value     .051
Red Cell    RH 4.924 4.924 8.450 73.062 73.062 60 167.112
Trans Red   1.000 0.000 0.000 / 1.000 1.000 0.000 / 0.667 0.333 0.333
Comments    The structure has been assigned a PDF number (calculated
            powder diffraction data): 01-073-4110
            Structure type : Be3Nb
            X-ray diffraction from single crystal
Atom  #   OX   SITE      x           y           z           SOF      H
La   1  +0    3 a   0           0           0              1.         0
Ni   1  +0    3 b   0.3333      0.6667      0.1667         1.         0
Ni   2  +0    6 c   0.6667      0.3333      -0.00025(16)   1.         0
Ni   3  +0    18 h  0.5013(2)   0.4987(2)   0.08535(8)     1.         0
Mg   1  +0    6 c   0           0           0.1447(4)      1.         0
Lbl  Type      U11         U22         U33         U12         U13         U23
La1  La0+  0.0097(8)   0.0097(8)   0.0138(13)  0.0048(4)   0.000       0.000
Ni1  Ni0+  0.0070(14)  0.0070(14)  0.012(2)    0.0035(7)   0.000       0.000
Ni2  Ni0+  0.0171(13)  0.0171(13)  0.0073(18)  0.0085(6)   0.000       0.000
Ni3  Ni0+  0.0070(8)   0.0070(8)   0.0114(11)  0.0046(7)   0.0004(3)   -0.0004(3)
Mg1  Mg0+  0.007(2)    0.007(2)    0.004(4)    0.0033(11)  0.000       0.000
*end for    ICSD #240051
赞一下 回复此楼
5楼2013-09-04 08:51:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizx1990

捐助贵宾 (小有名气)
引用回帖:
3楼: Originally posted by bible2 at 2013-09-03 23:30:56
*data for   ICSD #641503
Coll Code   641503
Rec  Date   2008/08/01
Chem Name   Lanthanum Nickel (1/3)
Structured  La Ni3
Sum         La1 Ni3
ANX         NO3
D(calc)     8.4
Title       Crysta ...

这位大侠你好，我把你的CIF文件输入进去后，发现还是有些不对应的。我做的是精修，发现精修后各峰的位置变化很大，相差更远了，是XRD数据本身的问题么。
赞一下 回复此楼
求指导求知道
6楼2013-09-04 10:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizx1990

捐助贵宾 (小有名气)
引用回帖:
5楼: Originally posted by gyliu at 2013-09-04 08:51:19
*data for   ICSD #240051
Coll Code   240051
Rec  Date   2003/10/01
Chem Name   Lanthanum Magnesium Nickel (1/2/9)
Structured  La Mg2 Ni9
Sum         La1 Mg2 Ni9
ANX         NO2P9
D(calc)     7 ...

那个不是我的数据，是一篇文献上的，要不我把我的数据给你看下吧。我现在对这个精修方面还不是很清楚，在选择phase的CIF文件的时候是根据什么来判断的？我看到有些资料上说定量分析的时候温度因子，原子位置，占有因子这些都必须是确定的，可是我似乎找不到对应的CIF文件啊，求大神不吝赐教。
赞一下 回复此楼
求指导求知道
7楼2013-09-04 10:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizx1990

捐助贵宾 (小有名气)
引用回帖:
2楼: Originally posted by luxtal at 2013-09-03 22:17:09
金币很诱人，不过08版ICSD里没有，你这数据不错，应该可以直接解出来；或者参考类似的结构也行。

这个数据不是我的。。。是我从文献上截图下来的。我现在在用GSAS做精修，看到一些文献上处理XRD都会有（La，Mg）Ni3相，但是不知道这样的CIF文件怎么获得，或者这相的晶胞参数及原子参数怎么获得，求大神指教。
赞一下 回复此楼
求指导求知道
8楼2013-09-04 10:40:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizx1990

捐助贵宾 (小有名气)
引用回帖:
9楼: Originally posted by gyliu at 2013-09-04 12:25:39
你首先做物相分析，然后从文献或者结构数据库获得初始结构信息，然后在用GSAS、Fullprof等Rietveld结构精修程序进行精修。...

我用的是Highscore做的物相分析，发现分数高的是LaNi5相和Co杂质相，看到一些文献里会有（La，Mg）Ni3或者（La，Mg）2Ni7的相，如一楼图片，（La，Mg）Ni3的很多峰是和LaNi5的峰重合的。但是好像这种相是PDF卡片上没有的。你说精修的方法，是不是带入一个结构类型相同的相进行精修，比如（La，Mg）Ni3相就载入LaNi3相的CIF然后进行精修，这样可以么。
赞一下 回复此楼
求指导求知道
10楼2013-09-04 14:56:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lizx1990 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
