[求助] TiO2 晶胞参数优化问题

最近在这里卡了好久  还请各位前辈指点一下看看是哪里出了问题。
(用的原胞如图所示)

INCAR
TiO2-unit-cell
ENCUT=450
ISTART=0;ICHARG=2
ISMEAR=0;SIGMA=0.2
NSW=60;IBRION=2
ISIF=3
POTIM=0.2
EDIFF=1E-6;EDIFFG=-1E-3
PREC=Accurate
NPAR=4


KPOINTS

Automatic generation
0
Monhkorst-Pack
9   9   9
0.0 0.0 0.0

脚本
#!/bin/sh
rm WAVECAR
for i in  9.436 9.446 9.456 9.466 9.476 9.486 9.496 9.506 9.516 9.526 9.536
do
cat > POSCAR << !
SYSTEM=TiO2-unit
$i
0.3980602994 0.0000000000 0.0000000000
0.0000000000 0.3980602994 0.0000000000
0.0000000000 0.0000000000 1.0000000000
4 8
Direct
0.0000000000 0.0000000000 0.0000000000
0.5000000000 0.5000000000 0.5000000000
0.0000000000 0.5000000000 0.2500000000
0.5000000000 0.0000000000 0.7500000000
0.0000000000 0.0000000000 0.2080000000
0.5000000000 0.5000000000 0.7080000000
0.0000000000 0.5000000000 0.0420000000
0.5000000000 0.0000000000 0.5420000000
0.0000000000 0.0000000000 -0.2080000000
0.5000000000 0.5000000000 0.2920000000
0.0000000000 0.5000000000 0.4580000000
0.5000000000 0.0000000000 0.9580000000
!
echo "a=$i angstrom" ;  time mpiexec -np 16 vasp

E=`grep "TOTEN" OUTCAR | tail -1 | awk '{printf "%12.6f\n",$5}'`
V=`grep "volume" OUTCAR | tail -1 | awk '{printf "%12.4f\n",$5}'`
echo $E $V >> EtVo.dat
echo $i : $V $E >> SUMMARY
cp OUTCAR OUTCAR.$i
cp CONTCAR CONTCAR.$i
done

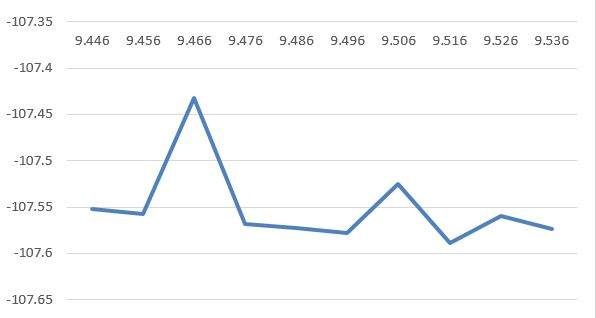

计算完成后得到的不是二次曲线 而是锯齿状的。如图所示。不知道这个问题出在哪里。

还有就是用二步法优化的话出来的结果也不是二次曲线,而是斜率为负的直线。也请各位前辈帮忙看看问题出在哪里

INCAR.relax

TiO2-unit
ENCUT=450
ISTART=0;ICHARG=2
ISMEAR=0;SIGMA=0.02
NSW=60;IBRION=2
ISIF=4
POTIM=0.2
EDIFF=1E-5;EDIFFG=-1E-3
PREC=Accurate
NPAR=4

INCAR.static

TiO2-unit
ENCUT=450
ISTART=0;ICHARG=2
ISMEAR=-5
NPAR=4
PREC=Accurate

KPOINTS:

Automatic generation
0
Monhkorst-Pack
9   9   9
0.0 0.0 0.0

脚本

#!/bin/sh
rm WAVECAR
for i in 循环值
do
cat > POSCAR << !
SYSTEM=TiO2-unit
$i
0.3980602994 0.0000000000 0.0000000000
0.0000000000 0.3980602994 0.0000000000
0.0000000000 0.0000000000 1.0000000000
4 8
Direct
0.0000000000 0.0000000000 0.0000000000
0.5000000000 0.5000000000 0.5000000000
0.0000000000 0.5000000000 0.2500000000
0.5000000000 0.0000000000 0.7500000000
0.0000000000 0.0000000000 0.2080000000
0.5000000000 0.5000000000 0.7080000000
0.0000000000 0.5000000000 0.0420000000
0.5000000000 0.0000000000 0.5420000000
0.0000000000 0.0000000000 -0.208000000
0.5000000000 0.5000000000 0.2920000000
0.0000000000 0.5000000000 0.4580000000
0.5000000000 0.0000000000 0.9580000000
!
cp INCAR.relax INCAR
echo "relax a=$i angstrom" ;  time mpiexec -np 16 vasp >/dev/null
cp CONTCAR POSCAR
cp INCAR.static INCAR
echo "static a=$i angstrom" ;  time mpiexec -np 16 vasp >/dev/null

E=`grep "TOTEN" OUTCAR | tail -1 | awk '{printf "%12.6f\n",$5}'`
V=`grep "volume" OUTCAR | tail -1 | awk '{printf "%12.4f\n",$5}'`
echo $i : $V $E >> SUMMARY
cp OUTCAR OUTCAR.$i
done
TiO2 晶胞参数优化问题


TiO2 晶胞参数优化问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

saikun

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
liliangfang: 金币+2, 谢谢指教 2013-08-30 09:52:47
第一个INCAR, ISIF 应为  2
2楼2013-08-29 14:02:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjucy

金虫 (小有名气)

引用回帖:
2楼: Originally posted by saikun at 2013-08-29 14:02:32
第一个INCAR, ISIF 应为  2

第一个INCAR对应一步优化法,怎么会用2呢?
3楼2013-08-30 10:46:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

saikun

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by zjucy at 2013-08-30 10:46:07
第一个INCAR对应一步优化法,怎么会用2呢?...

第1个是用脚本变体积,所以用vasp变离子位置(ISiF=2)就可以了。
第2个是用脚本变体积, 用vasp优化离子位资及晶体形状(ISIF=4).
4楼2013-08-30 13:06:41
