[求助] 不同的激光焊接工艺下的两张金相照片，有明显的差异，请帮忙分析一下。

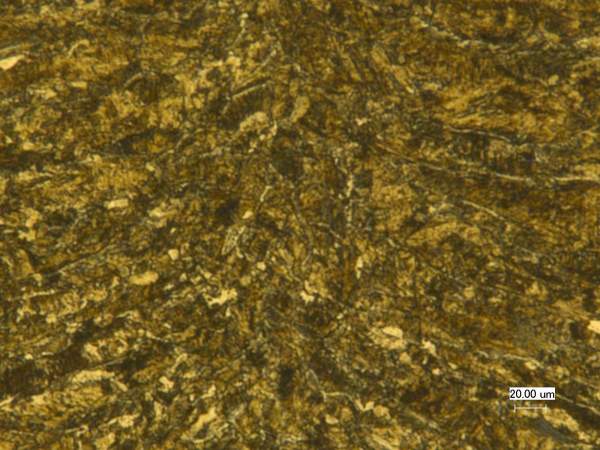

这两张照片都是用YAG激光焊接的，焊接参数一样。放大倍数800倍，母材是Q235，腐蚀液为4%硝酸酒精。

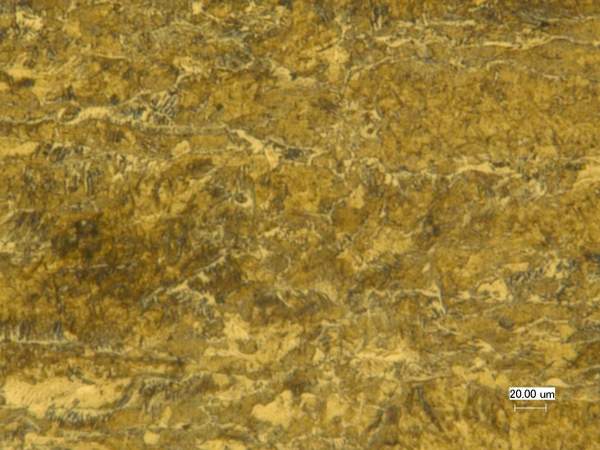

不同的是第一张照片是焊后空冷的，由铁素体和珠光体组成，略显魏氏组织形态。第二张照片是随焊水冷的，主要是铁素体、珠光体和上贝氏体组成。
问题是：
1，为什么两种工艺下生成组织不同？
2，为什么第一张照片颜色比较深，而第二张照片颜色浅，是第一张照片生成的珠光体多吗？还是其他的原因。如果是的话为什么第一张照片生成的珠光体比第二张照片多？或者是其他原因。请高手帮忙。
不同的激光焊接工艺下的两张金相照片，有明显的差异，请帮忙分析一下。


不同的激光焊接工艺下的两张金相照片，有明显的差异，请帮忙分析一下。-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-22 13:00:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

laqimi

铁虫 (小有名气)
你这个没有低倍的图片么？两张图片颜色不一样，是不是你腐蚀液浓度，腐蚀时间不一样造成的啊？你这个冷却速度不一样，得到的组织确实会不一样。但是具体有多大的速度差没有测的话，也无法准确判断的。
赞一下(1人) 回复此楼
6楼2013-08-23 11:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
个人认为：冷却方式不同，当然会得到不同的组织！建议LZ结合显微硬度来判断组织……
赞一下 回复此楼
泥鳅——也是鱼！！！
2楼2013-08-22 13:19:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rainisflying

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
影响焊后组织的因素主要有峰值温度，高温停留时间，t8/5 或者说冷速等，你这个主要是由于冷速不同引起的，要细致研究可以焊接的时候用热电偶测温降曲线，根据冷速，结合SHCCT图分析冷后组织。
赞一下 回复此楼
3楼2013-08-22 14:46:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by qlf_126 at 2013-08-22 13:19:04
个人认为：冷却方式不同，当然会得到不同的组织！建议LZ结合显微硬度来判断组织……

显微硬度已经测试了，这两种组织的硬度基本是一样的。
赞一下 回复此楼
4楼2013-08-22 20:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

引用回帖:
4楼: Originally posted by 卓越1987 at 2013-08-22 20:03:46
显微硬度已经测试了，这两种组织的硬度基本是一样的。...

那就不明白了！按原来推测应该是水冷的硬度稍高才对！
赞一下 回复此楼
泥鳅——也是鱼！！！
5楼2013-08-22 20:25:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zszcrazy

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
7楼2013-08-23 13:52:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by laqimi at 2013-08-23 11:33:35
你这个没有低倍的图片么？两张图片颜色不一样，是不是你腐蚀液浓度，腐蚀时间不一样造成的啊？你这个冷却速度不一样，得到的组织确实会不一样。但是具体有多大的速度差没有测的话，也无法准确判断的。

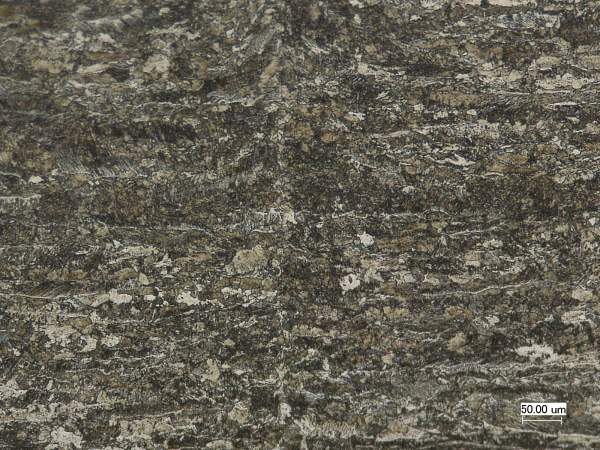

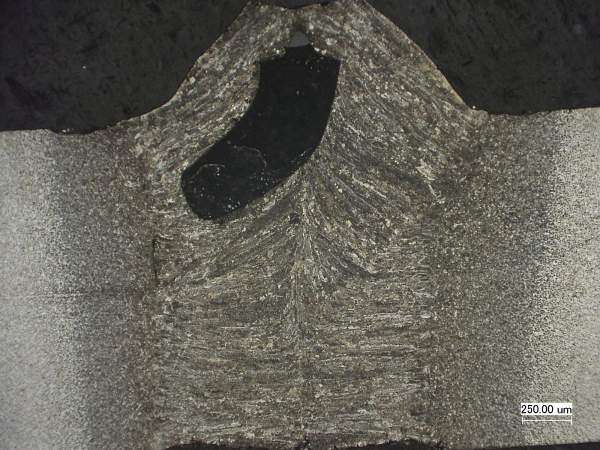

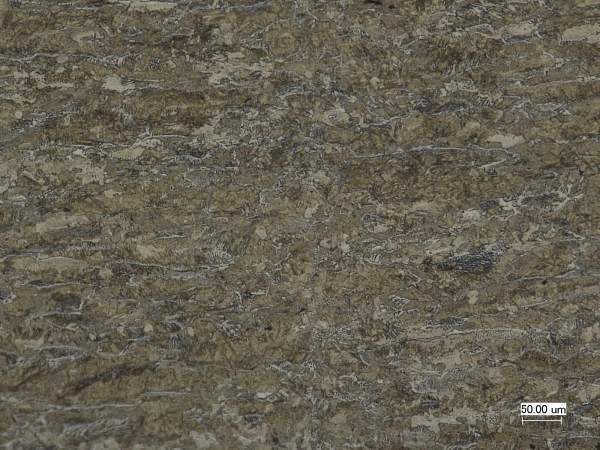

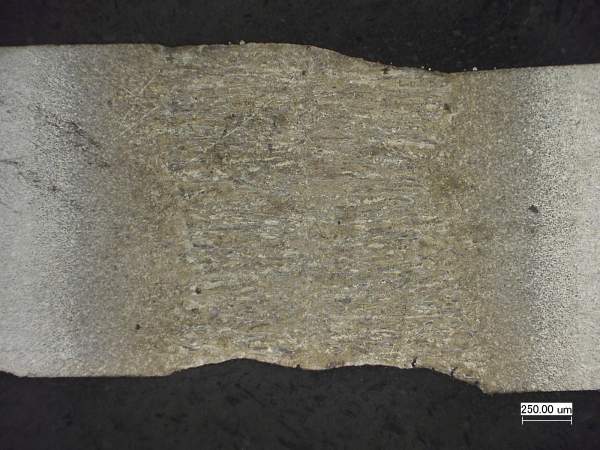

你好，有低倍的照片，分别是100倍和400倍的。下面的照片前两张是空冷的，后两张是水冷的。
另外，看了你的回复我有点明白了，我十分赞同你的观点！谢谢！
不同的激光焊接工艺下的两张金相照片，有明显的差异，请帮忙分析一下。-2


不同的激光焊接工艺下的两张金相照片，有明显的差异，请帮忙分析一下。-3


不同的激光焊接工艺下的两张金相照片，有明显的差异，请帮忙分析一下。-4


不同的激光焊接工艺下的两张金相照片，有明显的差异，请帮忙分析一下。-5
赞一下 回复此楼
8楼2013-08-23 16:13:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓越1987

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by zszcrazy at 2013-08-23 13:52:21
楼主，建议你还是再调整一下光镜的光线强度，让两个照片统一一下亮度。虽然不同冷却速度会导致最后组织差距很大，但是我感觉如果你两个照片亮度一致的话，看起来不会有这么大的不同。另外放大倍率确实有点大，没必要 ...

好的，多谢帮助。是不是四五百倍的照片就可以了？
赞一下 回复此楼
9楼2013-08-23 16:14:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laqimi

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
卓越1987: 金币+5, ★★★★★最佳答案 2013-08-23 20:37:06
感觉组织上区别不大。硬度测下推测下。
珠光体多些会导致颜色深些。要不就是你腐蚀的时间过长或者腐蚀液浓度过浓造成的。
我觉得可以转换下分析方向。
第一个有那么大一个气孔，在实际应用上可以直接PASS了。说明空冷不能隔绝空气，易形成气孔。另外熔焊区下面有几个微裂纹。
第二个焊缝比较平整。算是比较完美的。不过熔焊区下面也有微裂纹，说明内应力大。
比较理想的焊缝是，组织与母材的硬度差比较小，另外焊缝和母材之间没有特别大的高度差。这样看来，第二个焊缝是比较理想的。
赞一下 回复此楼
10楼2013-08-23 17:42:14
