求大家帮忙用origin绘制顺时加工硬化率曲线 已有2人参与
|
|

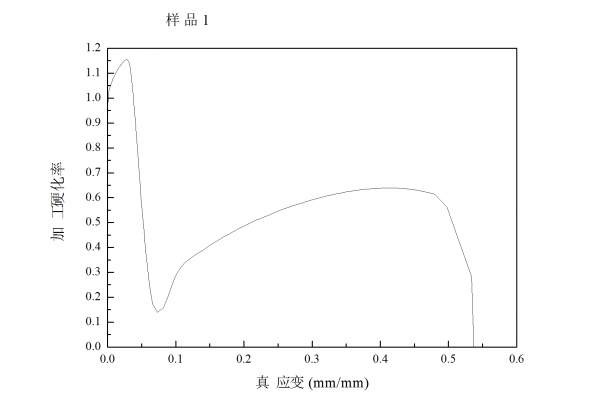

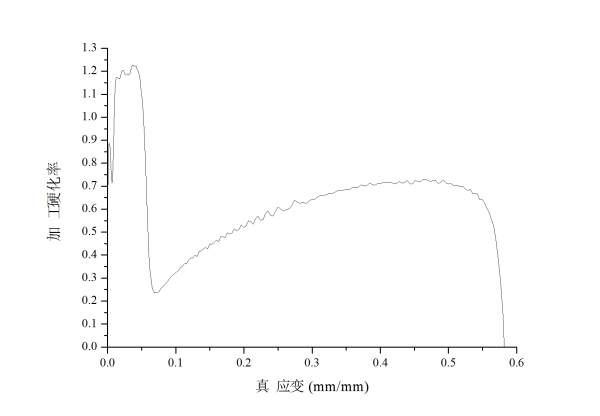

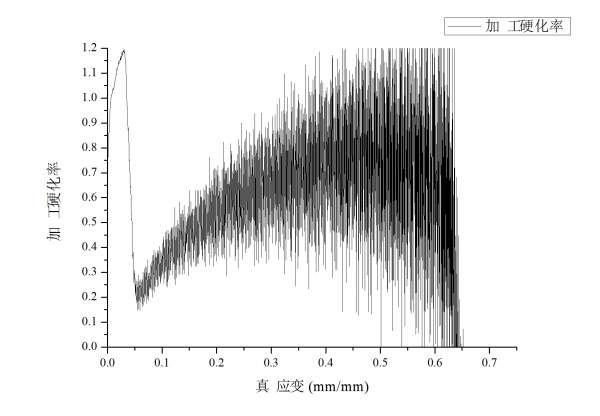

如题，本人做了一批钢样品不同应变速率下的拉伸曲线，需要求解加工硬化率，由于样品变形过程中存在严重的孪生和相变因此加工硬化率并不是一个稳定值，需要绘制应变-加工硬化率曲线来得到实时N值，我是根据N=d（log真应变）/d（log真应力）=（真应变/真应力）*（d真应变/d真应力）公式绘制的曲线，其中的微分部分，用的origin中的求微分功能计算的，得到的曲线一直不正确，这里给大家提供我的样品正应力应变数据，和我画出来的曲线，请大家帮忙画一下，看看和我的画出来一不一样 以下是我画出来的真应力应变曲线和对应的加工硬化率曲线，非常奇葩，不知道是不是软件原因，对曲线进行平滑和拟合都不管用  真应力应变曲线.jpg  样品1 真应变曲线-加工硬化率.jpg  样品2 应变-硬化率.jpg  样品3 应变-硬化率.jpg |
