[求助] 求助,体网格划分出来紊乱,怎么处理

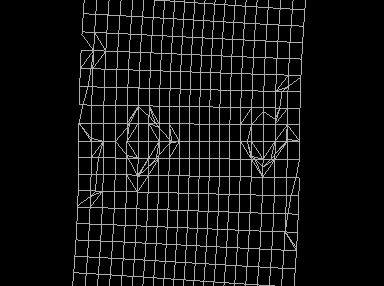

gambit里面画的圆管网格,在fluent查看面上的网格时出现这中混乱不堪的线,请问我该怎么处理,谢谢!
求助,体网格划分出来紊乱,怎么处理
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)


【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流! 2013-08-17 09:58:09
由于体网格并不与切面垂直,这样就会发生切面切掉体网格单元的情况,因此出现图示情况是正常的。
如果fluent能够显示网格,至少证明网格没有问题(只是有可能出现网格质量会比较差的情况,但绝不是错误)
2楼2013-08-16 21:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

意见同楼上

[ 发自手机版 http://muchong.com/3g ]
3楼2013-08-17 01:09:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流! 2013-08-17 09:58:16
正常现象 我也遇到过这样的问题。你看看体上面别的网格正常吗?是不是能够显示出来。如果可以的话,那网格就没有任何问题了!
我要奋斗到底
4楼2013-08-17 08:34:30
