[求助] VASP计算Band作图的问题

经过VASP计算得到了能带的txt数据,利用origin作图得到能带图,但是x坐标要求是布里渊区的点,我取的是每两点之间取10个点,这10个点的间隔之和就是晶格常数之和,是否有软件或者脚本能够利用所给的晶格常数直接得到x轴各个点的坐标?感觉手算起来很麻烦,另外求侯博士那本后边的能带数据的程序,是不是那个就可以直接得到结果了?

我利用虫友提供的vasp-band那个程序得到了Band.data,导入origin中后横坐标是复合要求的,但是我想让价带顶处于0的位置的话,不知道如何修改数据了(在band.txt中我是将纵坐标全部加上价带顶的数据平移得到所需要的结果)。

请教各位虫友

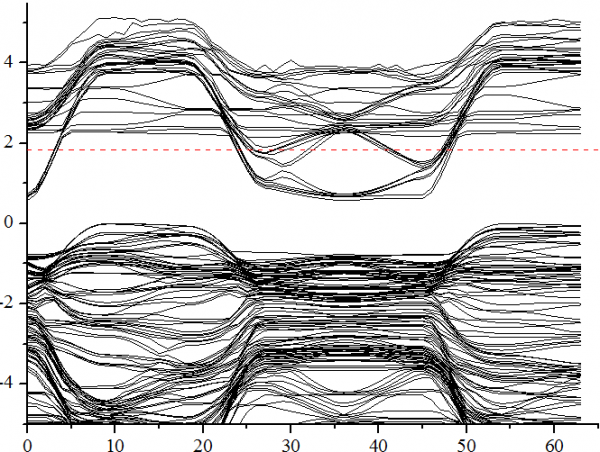

VASP计算Band作图的问题

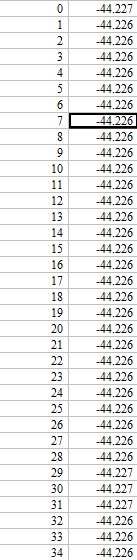

band.txt的横坐标是以0开始,间隔为1(不是晶格常数的等分)


VASP计算Band作图的问题-1
对band.txt的全部纵坐标加上价带顶的数据平移得到以价带顶为0基准的图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

490105179

木虫 (正式写手)

你好,请问请问如何根据EIGENVAl文件画出能带图?
2楼2013-11-06 15:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sungjen

银虫 (著名写手)

输入费米能级啊
希望有一天成为大神
3楼2013-11-07 14:42:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quinceyyang

新虫 (小有名气)

引用回帖:
2楼: Originally posted by 490105179 at 2013-11-06 15:24:16
你好,请问请问如何根据EIGENVAl文件画出能带图?

有专门的计算小程序,小木虫上有,你直接搜
4楼2013-11-10 20:33:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quinceyyang

新虫 (小有名气)

引用回帖:
3楼: Originally posted by sungjen at 2013-11-07 14:42:53
输入费米能级啊

我是想直接计算出每个布里渊区点的平分坐标
5楼2013-11-10 20:34:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sungjen

银虫 (著名写手)

引用回帖:
5楼: Originally posted by quinceyyang at 2013-11-10 20:34:15
我是想直接计算出每个布里渊区点的平分坐标...

什么是平分坐标
希望有一天成为大神
6楼2013-11-11 10:35:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quinceyyang

新虫 (小有名气)

引用回帖:
6楼: Originally posted by sungjen at 2013-11-11 10:35:26
什么是平分坐标...

你算Band的时候取的布里渊区路径是要平分的吧?平分的等分数的累加就是一条路径的长度。
7楼2013-11-11 11:05:27
