[求助] 动网格出现的问题

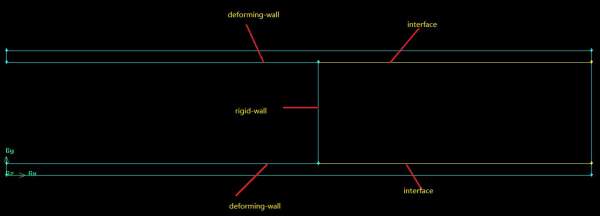

例子很简单。划分的边界条件如下图1：

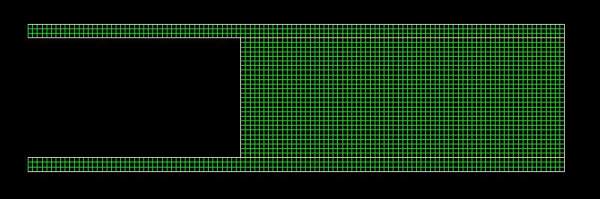

划分的网格如图2

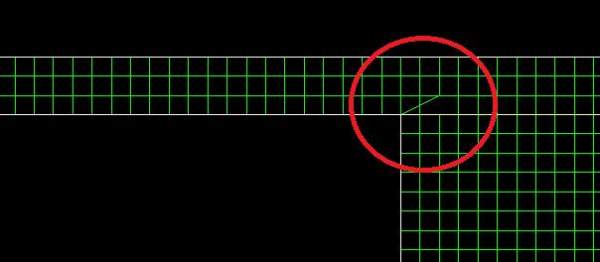

但是，运动了几步后出现了负网格，并且用红圈画出了出现负网格的位置，请问是什么情况呢？？
动网格出现的问题


动网格出现的问题-1


动网格出现的问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-09 15:06:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfd咨询

新虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-11 22:14:29
做网格的时候，那两个interface需要用不同点连接而成。（因为你现在共用一个点，而这个点随着边界运动，所以导致负网格出现）
赞一下 回复此楼
2楼2013-08-09 16:52:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苦逼小电弧

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by cfd咨询 at 2013-08-09 16:52:06
做网格的时候，那两个interface需要用不同点连接而成。（因为你现在共用一个点，而这个点随着边界运动，所以导致负网格出现）

谢谢你。发现这个问题了。
但是画网格的时候如何才能让那一点不和公用呢？
是不是因为那个点时边界上的点呢？？
赞一下 回复此楼
3楼2013-08-09 17:29:26
