[交流] ICEM用非结构网格画内部平面 已有4人参与

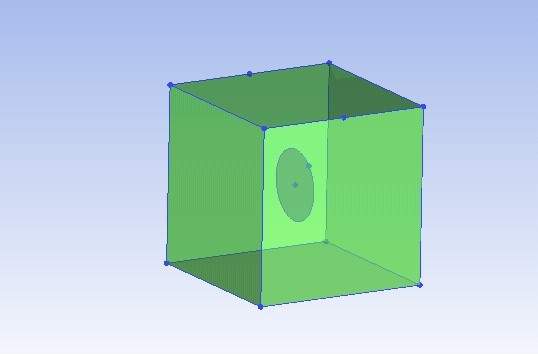

想在正方体内加一个风扇（正方体内的圆面），要用非结构网格画（真是模型很复杂，这个是为提问方便所以简化的），画完后风扇总是没有网格，要么就提示有一个HOLE，修复后还是没法导入fluent里。求高手指点怎么画？ICEM用非结构网格画内部平面
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : w.prj
    • 2013-08-07 19:24:21, 29.34 K
  • 附件 2 : w.tin
    • 2013-08-07 19:24:23, 9.27 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-07 19:25:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shinea_love

木虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主这个问题解决了没有，是如何解决的？
赞一下 回复此楼
2楼2014-05-08 10:07:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangqiang703

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
要不就是减少容差，要不就是增大网格尺寸。先确认几何没问题再说吧
赞一下 回复此楼
一把年纪在努力
3楼2019-12-23 23:34:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenhuismile

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
几何修复好了没？
采用octree方法试试？
赞一下 回复此楼
4楼2020-02-02 19:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keeep0394

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
mesh设置里把这个面设置成内部面（双面网格共节点）或分割面（双面网格独立）

发自小木虫IOS客户端
赞一下 回复此楼
5楼2020-06-04 17:48:09
