[求助] FLUENT迭代过程中突然发散

模拟的是水轮机内部流场，采用S-A模型，前几百步一直收敛，然后，残差曲线图陡然发散，直至溢出不能继续迭代。边界条件设置也没问题。流道复杂，采用非结构化网格。网格数300W，skewness最大值为0.92。软件初学，求大神帮忙解答！

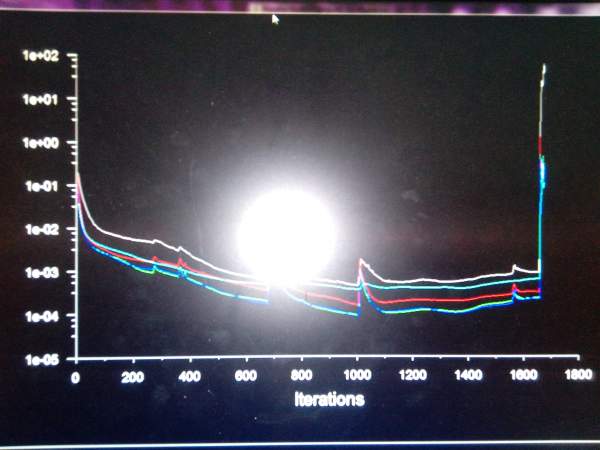

FLUENT迭代过程中突然发散
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
会飞的胖子
1楼 2013-08-04 21:32:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiredgfgoa

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
csgt0: 金币+1, 欢迎交流 2013-08-05 15:21:57
发散的原因可能有许多，网格质量、边界条件是否合适、其他设置等，特别是复杂流道。你最好把你的模型、工况介绍一下，只贴一个残差图，神能看出来吧？
赞一下 回复此楼
2楼2013-08-05 14:48:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

齐天小胖

金虫 (小有名气)
引用回帖:
2楼: Originally posted by xiredgfgoa at 2013-08-05 14:48:01
发散的原因可能有许多，网格质量、边界条件是否合适、其他设置等，特别是复杂流道。你最好把你的模型、工况介绍一下，只贴一个残差图，神能看出来吧？

2.5m水头，竖井贯流式水轮机机组，转速150~200r/min，流道是挺复杂的，怎么会出现前面迭代还正常就突然发散了啊~会不会和湍流模型有关？
赞一下 回复此楼
会飞的胖子
3楼2013-08-05 15:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiredgfgoa

铜虫 (小有名气)

【答案】应助回帖

★
csgt0: 金币+1, 欢迎交流 2013-08-06 17:38:23
发散的情况很正常，原因可就的具体分析了，有可能是湍流模型、边界条件、网格，都有可能
赞一下 回复此楼
4楼2013-08-05 16:23:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

齐天小胖

金虫 (小有名气)
引用回帖:
4楼: Originally posted by xiredgfgoa at 2013-08-05 16:23:08
发散的情况很正常，原因可就的具体分析了，有可能是湍流模型、边界条件、网格，都有可能

这种模型计算的时候，通常1500步收敛就很好了。现在能正常迭代到100多步，为毛突然就变了？求指导啊！网格skewness=0.92,压力进口，压力出口，S-A，SIMPLEC~
赞一下 回复此楼
会飞的胖子
5楼2013-08-05 17:15:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfd咨询

新虫 (初入文坛)
★
感谢参与，应助指数 +1
csgt0: 金币+1, 谢谢 2013-08-06 17:38:31
csgt0: 金币-2, 应助指数-1, 屏蔽内容, 违规存档, 请勿发布锚文本 2013-08-06 17:39:52
本帖内容被屏蔽
6楼2013-08-06 12:09:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liudaiwei

新虫 (初入文坛)

【答案】应助回帖

★
csgt0: 金币+1, 谢谢 2013-08-09 13:22:07
我估计是你网格问题，网格质量不行，SKEWNESS的范围应该小于0.9，最好的话看看能不能在0.6-0.8之间
赞一下 回复此楼
为祖国去战斗
7楼2013-08-08 19:50:04
