[求助] 求助，复合材料TEM表征

石墨-膨润土复合材料的TEM，我想知道从图像中可以看出两种组分具体是怎么组合的？
求助，复合材料TEM表征

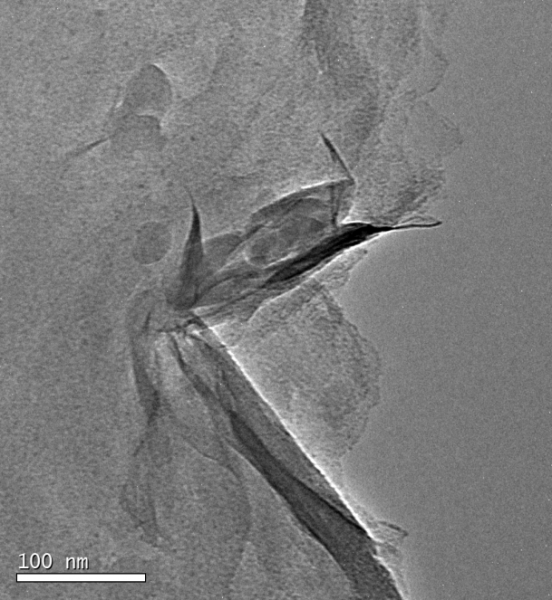

1.png  石墨-膨润土复合材料


求助，复合材料TEM表征-1

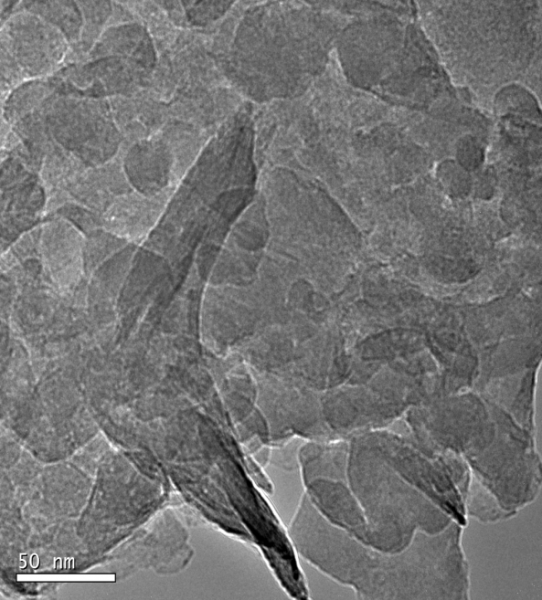

2.png   膨润土
回复此楼

» 收录本帖的淘帖专辑推荐

粘土矿物材料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-11 11:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
153098539(ant_512代发): 金币+1, 奖励！ 2013-07-11 21:07:45
153098539: 金币+5 2013-07-15 10:46:36
不懂你的材料,完全看不出来,不过对于复合材料应该元素啥的不同吧,可以打个EDS mapping,看看到底是咋样分布的哈
赞一下 回复此楼
2楼2013-07-11 18:21:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cunjunlee

木虫 (小有名气)

【答案】应助回帖

★ ★
153098539(ant_512代发): 金币+2, 奖励！ 2013-07-29 20:16:17
两者都是片层结构，石墨片应该比蒙脱石片小，第一张图可以看到有片层堆叠的蒙脱石结构，其边缘的片要区分有石墨片，看的不是太清，你需要知道石墨片层尺寸大小，颜色上的区分，或者结构。
第二张又可以看到大的片层蒙脱石，其上面的三块黑色小片，你确定一下是否为石墨。不过看起来其结合效果不佳。
如果第一张能够区分出石墨片层，第一张图还是可以用的。
赞一下 回复此楼
学术
3楼2013-07-27 22:49:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

。双。

铜虫 (正式写手)

【答案】应助回帖

★ ★
153098539(ant_512代发): 金币+2, 奖励！ 2013-07-29 20:16:31
个人觉得你的第一幅图需要做下元素表征，确定那个地方是石墨那个地方是蒙脱土，还可以做下红外，看是否有新键产生，判断两者的是否键合。
赞一下 回复此楼
呵呵
4楼2013-07-28 11:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laidengwang

铜虫 (小有名气)

【答案】应助回帖

★
153098539(ant_512代发): 金币+1, 奖励！ 2013-07-29 20:16:38
同意三四楼的说法，不过做能谱的话石墨和蒙脱土的元素在蒙脱土区域也会扫出C，所以你要找一块区域没有蒙脱土的地方做对比。
赞一下 回复此楼
5楼2013-07-29 16:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ttacademic

新虫 (初入文坛)
我应该也要开始做复合然后表征，可否请楼主赐教一下复合方法呢？两者都是不溶于水的固体材料，也不易发生化学反应，请问您是怎么做复合的呢？
赞一下 回复此楼
6楼2014-04-24 16:07:33
