[求助] pn结的I-V怎么是这样的

我做的是p-Si/n-ZnO,Si掺杂浓度1e19,ZnO载流子浓度1e16

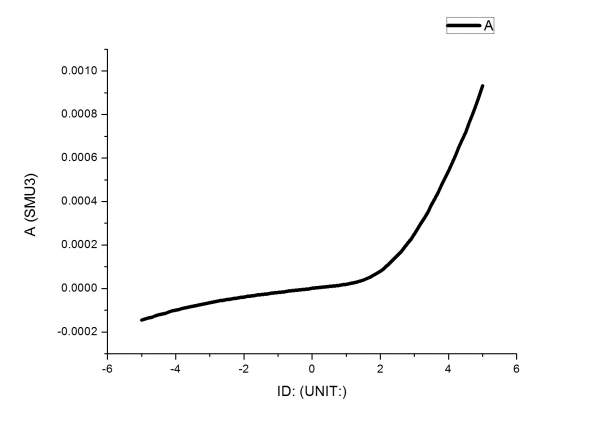

蒸发电极前I-V是这样
pn结的I-V怎么是这样的

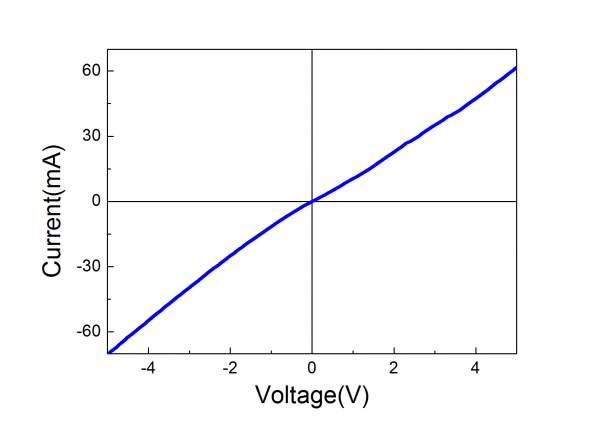

两面蒸发电极之后是这样子
pn结的I-V怎么是这样的-1
怎么会变成一条直线,边缘我切掉了。这是什么问题
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szzpanda

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
crncrn: 金币+5, ★★★很有帮助 2013-06-25 21:08:59
这个图显然是电阻的iv图啊。。
估计就是
两面的电极连到一起了呗。。估计是蒸的的时候没处理好,两面的电极短路了。
这样子的话就表现出电阻的特性了啊。。。
2楼2013-06-24 08:31:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szzpanda

木虫 (正式写手)

虽然边缘切掉了,但是还要看你切的方法,有些方法切割的时候可能本来没有连在一起,切的时候就有一部分连上了。
建议再把边缘打磨下
3楼2013-06-24 08:34:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qianshou

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
短路了,切边或磨边
4楼2013-06-24 14:44:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crncrn

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by qianshou at 2013-06-24 14:44:43
短路了,切边或磨边

边切过了,会不会电极渗透进薄膜和Si接触了
5楼2013-06-24 17:01:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crncrn

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by szzpanda at 2013-06-24 08:31:59
这个图显然是电阻的iv图啊。。
估计就是
两面的电极连到一起了呗。。估计是蒸的的时候没处理好,两面的电极短路了。
这样子的话就表现出电阻的特性了啊。。。

Al做电极的时候可能扩散进去了,ITO电极也做过 也是一条直线
6楼2013-06-24 22:45:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szzpanda

木虫 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by crncrn at 2013-06-24 22:45:57
Al做电极的时候可能扩散进去了,ITO电极也做过 也是一条直线...

你蒸电极的时候没有用掩模之类的么?
7楼2013-06-25 08:13:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crncrn

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by szzpanda at 2013-06-25 08:13:29
你蒸电极的时候没有用掩模之类的么?...

铝箔包住四边
8楼2013-06-25 10:02:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underdog-82

铁虫 (小有名气)

铝是活泼金属  如果氧化锌太薄 可以发生电迁移的
9楼2013-10-09 04:11:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ltmodir

铁虫 (初入文坛)

蒸发电极之前怎么测出来的整流特性?
怀疑是穿了
无
10楼2013-10-09 15:09:42
