[求助] 太阳能电池开路电压和短路电流都比较高，但填充因子低是怎么回事？

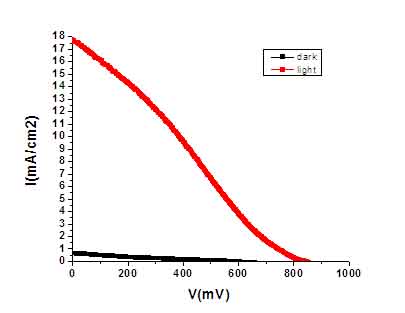

ZnO/CdS/CdSe电池，尤其是那个尾巴，虽然增加了开路电压。但是严重降低填充因子。
并联电阻不大，串联电阻倒是挺大的。求高手解释拖尾现象。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-03-13 11:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

rwjghost

至尊木虫 (职业作家)

双草籽儿
引用回帖:
6楼: Originally posted by 螓首 at 2012-03-13 13:43:32:
我有一点不是很明白，四探针法测得是膜的横向的电阻，而串联电阻主要是不是产生于纵向--层与层之间的电阻？



不好意思，是我搞错了：）

串联电阻测量，可以参照下面这篇

http://www.doc88.com/p-51496263128.html
赞一下(1人) 回复此楼
新虫(10)、铁虫(50)、铜虫(200)、银虫(500)、金虫(1.5k)、木虫(5k)、铁杆木虫(1w)、至尊木虫(5w)、木虫之王(10w)、神虫浮云(9999999)
7楼2012-03-13 14:19:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolingfire

金虫 (小有名气)

【答案】应助回帖

Y. L. Lee, C. H. Chang, J. Power Sources 185 (2008) 584–588


Electrocatalytic sulfur electrodes for CdS/CdSe quantum dot-sensitized
solar cellsw
Zusing Yang, Chia-Ying Chen, Chi-Wei Liu and Huan-Tsung Chang
Chem. Commun., 2010, 46, 5485–5487
赞一下(1人) 回复此楼
15楼2012-03-13 20:33:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cookiebjf

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果多结中隧穿结隧穿效应做的不好，会出现I-V曲线的拖尾甚至翘起现象，你这个可能是有pn结的反向结存在导致了串联电阻偏大。最好的方式是确定电池的导电类型是否与设计时一致。特别是基区发射区两边的电极是否是欧姆接触，如果变成的肖特基接触，那么你的结果就非常容易理解了。
赞一下(1人) 回复此楼
ilove
16楼2012-03-14 09:12:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜冷冷

木虫 (著名写手)

硅基薄膜太阳能电池

【答案】应助回帖

对这种电池不了解，一般来说电池的串联电阻越小并联电阻越大填充因子越好。
串联电阻一般与体电阻、电极电阻、欧姆接触有关~
赞一下(1人) 回复此楼
既然选择了远方就只顾风雨兼程~
20楼2013-04-02 08:01:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

rwjghost

至尊木虫 (职业作家)

双草籽儿
想办法寻找串联电阻增大的原因，用四探针法测试各部件
赞一下 回复此楼
新虫(10)、铁虫(50)、铜虫(200)、银虫(500)、金虫(1.5k)、木虫(5k)、铁杆木虫(1w)、至尊木虫(5w)、木虫之王(10w)、神虫浮云(9999999)
2楼2012-03-13 13:04:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

螓首

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by rwjghost at 2012-03-13 13:04:11:
想办法寻找串联电阻增大的原因，用四探针法测试各部件

请问一下你的各部件是指：ITO，ITO/ZnO，ITO/ZnO/CdS，ITO/ZnO/CdS/CdSe, Au/ITO对电极？
赞一下 回复此楼
3楼2012-03-13 13:29:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

螓首

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by rwjghost at 2012-03-13 13:04:11:
想办法寻找串联电阻增大的原因，用四探针法测试各部件

请问一下你的各部件是指：ITO，ITO/ZnO，ITO/ZnO/CdS，ITO/ZnO/CdS/CdSe, Au/ITO对电极的方块电阻吗？
赞一下 回复此楼
4楼2012-03-13 13:31:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rwjghost

至尊木虫 (职业作家)

双草籽儿
引用回帖:
4楼: Originally posted by 螓首 at 2012-03-13 13:31:04:
请问一下你的各部件是指：ITO，ITO/ZnO，ITO/ZnO/CdS，ITO/ZnO/CdS/CdSe, Au/ITO对电极的方块电阻吗？

呵呵，对于你做的电池来说，我可能没有太多经验

我的建议是基于硅晶电池的，不过我想对于太阳能电池来说，大的原理和问题是可以相互参照的。

测量的目的是，判定Rs的主要来源，从而进行优化和调整
赞一下 回复此楼
新虫(10)、铁虫(50)、铜虫(200)、银虫(500)、金虫(1.5k)、木虫(5k)、铁杆木虫(1w)、至尊木虫(5w)、木虫之王(10w)、神虫浮云(9999999)
5楼2012-03-13 13:37:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

螓首

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by rwjghost at 2012-03-13 13:37:32:
呵呵，对于你做的电池来说，我可能没有太多经验

我的建议是基于硅晶电池的，不过我想对于太阳能电池来说，大的原理和问题是可以相互参照的。

测量的目的是，判定Rs的主要来源，从而进行优化和调整

我有一点不是很明白，四探针法测得是膜的横向的电阻，而串联电阻主要是不是产生于纵向--层与层之间的电阻？
赞一下 回复此楼
6楼2012-03-13 13:43:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hnuyale

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
填充因子低主要是和电极的欧姆接触有关，猜测有可能是ITO的原因
赞一下 回复此楼
8楼2012-03-13 16:32:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolingfire

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
兄弟，你做的是量子点敏化太阳能电池吧？
从你的I-V曲线可以看出你用的电解液有问题，试试多硫系电解液。
赞一下 回复此楼
9楼2012-03-13 18:57:07
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

螓首

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by coolingfire at 2012-03-13 18:57:07:
兄弟，你做的是量子点敏化太阳能电池吧？
从你的I-V曲线可以看出你用的电解液有问题，试试多硫系电解液。

怎么可以看出我的电解液有问题，另外我用的是多硫电解液，溶剂是甲醇和水的混合溶液
赞一下 回复此楼
10楼2012-03-13 19:57:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
