应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 半导体 » 太阳能电池短路电流小？
151/1返回列表
查看: 4247  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

呵呵182

木虫 (小有名气)

[交流] 太阳能电池短路电流小？

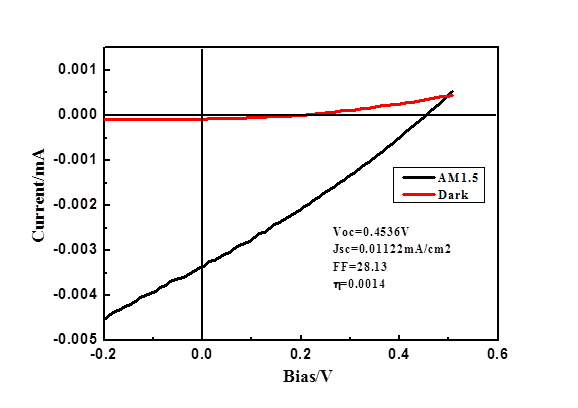

大家好，我刚入行请大家多多指教，我做出来的电池，电流非常小，现在不知道该从哪方面入手解决，我的体系是CdS/P3HT/Au，谢谢！

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-11-28 19:27:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gongshijiang

捐助贵宾 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
chemlh: 欢迎积极交流 2012-11-29 08:33:22
用什么方法做的？有没有可能漏电导致并联电阻变大？
赞一下 回复此楼
2楼2012-11-28 21:09:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MANOWAR

金虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
呵呵182: 金币+5, 非常感谢 2012-11-29 17:58:56
chemlh: 欢迎积极交流 2012-12-03 07:14:27
引用回帖:
2楼: Originally posted by gongshijiang at 2012-11-28 21:09:38
用什么方法做的？有没有可能漏电导致并联电阻变大？

一般是串联电阻影响短路电流吧？
我感觉楼主的器件如果材料和结构没问题的情况下，重点还是注意器件制作工艺上的一些问题，尽量降低串联电阻，增大并联电阻。
赞一下 回复此楼
4楼2012-11-29 10:51:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呵呵182

木虫 (小有名气)
引用回帖:
4楼: Originally posted by MANOWAR at 2012-11-29 10:51:22
一般是串联电阻影响短路电流吧？
我感觉楼主的器件如果材料和结构没问题的情况下，重点还是注意器件制作工艺上的一些问题，尽量降低串联电阻，增大并联电阻。...

降低串联i电阻的话  是不是要从电极的欧姆接触着手呢？增大并联电阻应该从哪方面入手呀？
赞一下 回复此楼
5楼2012-11-29 18:00:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MANOWAR

金虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
呵呵182: 金币+5, 好的 非常感谢 2012-11-30 08:48:59
chemlh: 欢迎积极交流 2012-12-03 07:14:44
引用回帖:
5楼: Originally posted by 呵呵182 at 2012-11-29 18:00:03
降低串联i电阻的话  是不是要从电极的欧姆接触着手呢？增大并联电阻应该从哪方面入手呀？...

你做的这种太阳能电池我不太了解，应该不是半导体的吧~有机薄膜太阳能电池？不过我感觉如果是电池，肯定需要电极，所以说降低串联电阻应该如你所说，在欧姆接触上进行优化。所谓增大并联电阻就是要尽量降低有源区漏电（也就是光生载流子要尽可能避免在到达电极之前的复合或被俘获之类的现象，我感觉大多数可能与材料的质量有关系），另外，外电路可能也要优化。
以上都是陋见，这方面知识有限。
赞一下 回复此楼
6楼2012-11-29 19:53:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanglei7332759

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
chemlh: 欢迎积极交流 2012-12-03 07:15:01
如果晶体硅太阳能电池，或许略有发言，但是你这个结构，无法给出见解啊。
首先要看光生载流子数量，其次看遮光面积，最后看电流收集能力
赞一下 回复此楼
7楼2012-12-03 05:08:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oliver0606

铜虫 (小有名气)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
呵呵182: 金币+5, 吸收层是硫化镉，但是电流太小了，不知道现在该怎么改进，请问你有好的建议吗？万分感谢！我的QQ是370110682，能否交流一下？ 2012-12-13 10:10:56
你的电池开压还可以啊，吸收层是CdS？？
赞一下 回复此楼
8楼2012-12-12 23:32:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oliver0606

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by oliver0606 at 2012-12-12 23:32:05
你的电池开压还可以啊，吸收层是CdS？？

CdS禁带宽度太高了，2.4eV了，也就说一般情况下需要光子能量大于2.4eV才能被吸收层CdS吸收。这部分的光子很少了，等我计算一下晚上告诉你。你的开压看起来很高，可是和CdS禁带宽度相比就相差太多了。具体情况我对这种电池体系不了解也不是很清楚。有很多情况，例如表面态影响
赞一下 回复此楼
9楼2012-12-14 16:40:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangming840914

木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
呵呵182: 金币+1, 谢谢 我是从手套箱中热处理的，然后再大气环境下测试的 你做过吗? 2012-12-16 12:58:15
P3HT热处理了没，这玩意儿不热处理和热处理结果差很多的，还有P3HT最好能在手套箱操作，空气下不是很稳定。
赞一下 回复此楼
10楼2012-12-14 19:11:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

19860917zs

木虫 (正式写手)
引用回帖:
10楼: Originally posted by wangming840914 at 2012-12-14 19:11:51
P3HT热处理了没，这玩意儿不热处理和热处理结果差很多的，还有P3HT最好能在手套箱操作，空气下不是很稳定。

请问P3HT是怎么溶解的啊，用什么溶剂，具体怎么操作，急求，十分感谢
赞一下 回复此楼
11楼2013-04-01 11:29:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

呵呵182

木虫 (小有名气)
引用回帖:
11楼: Originally posted by 19860917zs at 2013-04-01 11:29:20
请问P3HT是怎么溶解的啊，用什么溶剂，具体怎么操作，急求，十分感谢...

你用邻二氯苯溶解就好了
赞一下 回复此楼
12楼2013-04-01 19:07:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangming840914

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by 19860917zs at 2013-04-01 11:29:20
请问P3HT是怎么溶解的啊，用什么溶剂，具体怎么操作，急求，十分感谢...

这个跟分子量有关，aldrich上卖的有2万多和五万多的，低分子量的比较容易溶解，一般用氯仿，氯苯或邻二氯苯稍加热都能溶解，具体用什么溶剂要看你是做什么器件的；对于高分子量的，则可以用氯苯和邻二氯苯，一般用邻二氯苯。
P3HT在空气中不稳定，建议在手套箱中保存，加热溶解也是如此。如果做太阳能的话影响可能不会很明显，如果做FET，在空气中保存或加热后开关比会非常低，但电流不怎么收影响，主要是P3HT的HOMO太高所以在空气中容易被dope。
如果已经被dope了可以找个管式炉在还原性气氛中加热到150度左右1h就会还原了，或者用氨气处理一下。

[ Last edited by wangming840914 on 2013-4-2 at 06:25 ]
赞一下 回复此楼
13楼2013-04-02 06:23:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不作死也会死

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我的有机太阳能电池也是短路电流太小，同求
赞一下 回复此楼
14楼2014-03-04 10:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奋斗坚持

至尊木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by MANOWAR at 2012-11-29 19:53:12
你做的这种太阳能电池我不太了解，应该不是半导体的吧~有机薄膜太阳能电池？不过我感觉如果是电池，肯定需要电极，所以说降低串联电阻应该如你所说，在欧姆接触上进行优化。所谓增大并联电阻就是要尽量降低有源区漏 ...

串联电阻降低的途径有哪些？谢谢
赞一下 回复此楼
15楼2016-01-19 16:50:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
su-b083楼
2012-11-28 21:44   回复
相关版块跳转 我要订阅楼主 呵呵182 的主题更新
151/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 308求调剂 +4 是Lupa啊 2026-03-09 4/200 2026-03-16 01:21 by Xttdmn
[考研] 中科院材料273求调剂 +3 yzydy 2026-03-15 3/150 2026-03-15 21:15 by ms629
[考博] 东华理工大学化材专业26届硕士博士申请 +6 zlingli 2026-03-13 6/300 2026-03-15 20:00 by ryzcf
[考研] 0703化学调剂，求各位老师收留 +7 秋有木北 2026-03-14 7/350 2026-03-15 17:30 by 小物理化学
[考研] 274求调剂 +4 时间点 2026-03-13 4/200 2026-03-15 15:29 by Rambo13
[考研] 289求调剂 +4 这么名字咋样 2026-03-14 6/300 2026-03-14 18:58 by userper
[考研] 308 085701 四六级已过求调剂 +7 温乔乔乔乔 2026-03-12 14/700 2026-03-14 10:49 by JourneyLucky
[考研] 一志愿郑大070303，338分，求调剂 +4 dadawaf 2026-03-10 5/250 2026-03-14 01:20 by lsw010101
[考研] 求调剂 +6 yfihxh 2026-03-09 6/300 2026-03-14 01:18 by JourneyLucky
[考研] 一志愿华中农业大学071010，总分三百二,求调剂 +3 困困困困坤坤 2026-03-10 3/150 2026-03-14 00:35 by JourneyLucky
[考研] 材料专硕288分求调剂 一志愿211 +4 在家想你 2026-03-11 4/200 2026-03-13 22:49 by JourneyLucky
[考研] 材料与化工304求B区调剂 +5 邱gl 2026-03-11 6/300 2026-03-13 22:37 by JourneyLucky
[考研] （081700）化学工程与技术-298分求调剂 +12 11啦啦啦 2026-03-11 35/1750 2026-03-13 21:25 by JourneyLucky
[考研] 311求调剂 +3 冬十三 2026-03-13 3/150 2026-03-13 20:41 by JourneyLucky
[考研] 工科278分求调剂 +5 周慢热啊 2026-03-12 7/350 2026-03-13 15:49 by JourneyLucky
[考研] 材料调剂，307分 +13 张泳铭1 2026-03-09 17/850 2026-03-13 11:09 by 薛云鹏
[考研] 290求调剂 +3 ADT 2026-03-13 3/150 2026-03-13 10:19 by peike
[考研] 工科0856专硕化学工程269能调剂吗 +10 我想读研11 2026-03-10 10/500 2026-03-13 10:14 by Yuyi.
[考研] 290求调剂 +3 柯淮然 2026-03-10 8/400 2026-03-11 13:48 by 柯淮然
[考研] 083000环境科学与工程调剂 +8 mingmingry 2026-03-09 9/450 2026-03-11 10:23 by 沙漠之狐994
信息提示
关闭
请填处理意见
关闭
