[求助] pn结加正向电压后的电势是怎样的？P高n低？

Pn结加正向电压后的电势，是P高n低，但是再看一下，正向偏压时的Pn结能带图，加压后，接触电势差Vd减小，但还是P的电子电势能高啊，也就是P电势低n电势高啊?
回复此楼

» 收录本帖的淘帖专辑推荐

备用

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-08 21:27:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinbowlf

银虫 (小有名气)
高人来指教啊！！
没有嘛？
赞一下 回复此楼
2楼2012-04-11 12:52:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superman2012

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
qiqiqiqi: 金币+1, 回答的很充分 鼓励积极回贴 2012-04-15 20:03:56
没太看懂楼主的问题，不过一般是这样的。
平衡状态下的PN结中扩散电流与漂移电流相等，加正向偏压后，正向电压落在空间电荷区并与空间电荷区自建电场的电压方向相反，等于削弱了自建电场，空间电荷区势垒降低，扩散电流超过了漂移电流，使PN结导通。随着正向电压的增大，空间电荷区长度缩短，势垒变低，电压变低
赞一下 回复此楼
哀莫大于心死
3楼2012-04-13 16:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinbowlf

银虫 (小有名气)

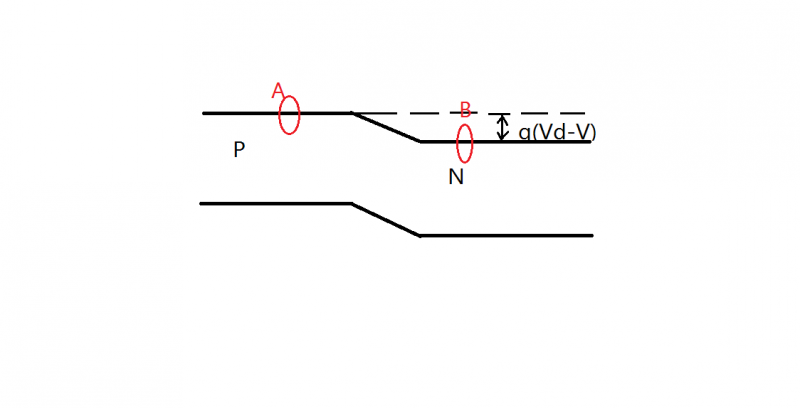

如附图所示，正向偏压下的能带图显示，不是A点电势低于B点电势吗？岂不是N电势高于P电势了？
赞一下 回复此楼
4楼2012-04-15 19:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MANOWAR

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
pinbowlf: 金币+2, ★有帮助 2012-04-23 16:45:57
引用回帖:
4楼: Originally posted by pinbowlf at 2012-04-15 19:38:44:
如附图所示，正向偏压下的能带图显示，不是A点电势低于B点电势吗？岂不是N电势高于P电势了？
f6/22/923936_1334489629_344.png

我想，能带图反映了漂移电流电势分布，除此之外，还有由于载流子分布导致的扩散电势，最后的电流是两者相互作用的结果。如果单纯从你的能带图来看，A点的电势低于B点电势。
赞一下 回复此楼
5楼2012-04-17 17:26:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ltmodir

铁虫 (初入文坛)

【答案】应助回帖

1. 接触电势差维持着两侧多数载流子扩散作用的平衡
2. 正向偏压降低了接触电势差，扩散作用起主导作用形成电流
3. 正向偏压不一定大于接触电势差，因而P侧能带高于N侧是可能的，在小信号条件下可能还是普遍的
赞一下 回复此楼
无
6楼2013-10-09 15:15:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
