[交流]
费米能级拉平-PN结
|
||||
|

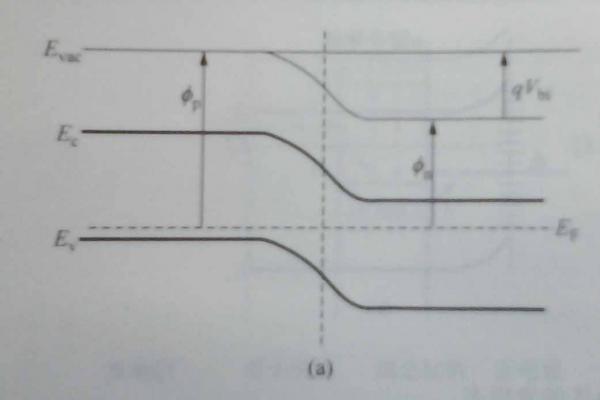

太阳电池中P型和N型半导体接触会使费米能级拉平，然后耗尽层，然后能带弯曲，为什么真空能级也发生弯曲？ PN结的能带图中拉平的费米能级全部贯穿P，结区和N，是什么使其拉平的？  pn.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 专利相关 |
» 猜你喜欢
航天502所 高瑛珂博士 婚内征婚 欺骗女性开房
已经有14人回复
-
地球科学部D01口青年基金，最低几A几B几C才能有几率中呀。
已经有3人回复
-
投稿文章被秒拒了
已经有4人回复
-
招收2026级博士生
已经有6人回复
-
宿州学院学报
已经有5人回复
-
博士申请
已经有5人回复
-
西安交大新媒学院副院长用撤稿论文结题
已经有7人回复
-
论文撤稿了
已经有9人回复
-
化学专业申博
已经有5人回复
» 抢金币啦！回帖就可以得到:
-
薄膜断层光谱仪，看透薄膜内部！🔍
+1/87
-
中科院深圳先进技术研究院集成电路先进封装博士后招聘
+1/80
-
湖南师范大学（211，双一流）-有机化学-申请审核制博士招生
+1/35
-
【通知】北京信息科技大学仪器科学与光电工程学院招收博士研究生（2026），还有名额！
+1/33
-
海南大学国家高层次人才团队硕、博士招生
+1/32
-
北京航空航天大学-仿生界面材料科学全国重点实验室郭林院士团队诚聘博士后
+2/32
-
湖南师范大学(211)—招收材料专业“申请-考核”制博士（有光学经验者优先）
+1/30
-
华中农业大学李国田课题组 科研助理招聘
+1/27
-
【通知】北京信息科技大学仪器科学与光电工程学院招收博士研究生（2026）
+2/22
-
温州医科大学王毅课题组招聘2026级博士生
+1/19
-
【26.9月入学】211大学补招学博1人（AI或控制方向）
+1/9
-
吸波粉体电磁参数模具加工
+1/8
-
材料分析测试
+1/6
-
上海交通大学化学化工学院张智涛课题组诚聘博士后
+1/6
-
电子科技大学材料学院SFT创新中心招收准备考研和读博的科研助理 理工医交叉方向
+1/6
-
成果鉴定/职称评审/高企认定，科技查新该怎么避坑？
+1/6
-
电子科技大学材料学院SFT创新中心招收准备考硕和读博的科研助理 理工医交叉方向
+1/4
-
读博申请无机纳米材料方向
+1/3
-
固体核磁测试求助
+1/1
-
EliSpot 技术：疫苗研发不可或缺的核心工具
+1/1
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
upchjf: 金币+2 2012-10-31 15:37:02
小木虫: 金币+0.5, 给个红包，谢谢回帖
upchjf: 金币+2 2012-10-31 15:37:02
|
必须平啊，如果不平的话，载流子就可以一直不断的流动了，直接接根导线就有电流了，永动机就出来了！这显然不符合能量守恒啊。就像大坝两侧，一边水多（电子多的N区），一边水少/空气多（空穴多的P区）。大坝泄洪了（PN两侧接触了），水肯定就出来了啊。如果这个大坝在一个巨大的坑里，那么最终肯定就变成一个湖了。你说湖面是不是平的？精炼一句总结：能量守恒。 至于真空能级，书上这样话，应该是出于对功函数、电子亲和能这些概念更直观的表现。真空能级是恒定的。 [ Last edited by SCU_magiclee on 2012-10-31 at 13:04 ] |
3楼2012-10-31 12:53:40
4楼2012-10-31 13:04:57
5楼2012-10-31 15:36:35
6楼2012-11-01 09:04:37
7楼2012-11-02 09:46:05
8楼2013-08-23 16:27:21
9楼2013-10-09 15:11:29
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
我觉的可以这么理解，把PN结看作一个整体，N区的电子如果出现在P区，就得克服耗尽区的电场，就得具有比N区更高的能量才行，所以P区的能级相对于N区就被整体抬高了。 N区的费米能级与参杂浓度有关，形成PN结后，除了耗尽区外，其它地方的电子浓度没有变化，所以 费米能及相对于价带和导带的位置不变，不论是否和P型半导体形成PN结。同理，P区的费米能级的相对位置在形成PN结前后亦不变。如昨天图，N型半导体材料和P型接触后，在接触面上同一点的右边，处于N型半导体费米能及的下方，（单看N区，电子出现的概率较高，大于1/2），在该点的左边，处于P型半导体费米能级的上方，（单看P区，电子出现的概率较小，小于1/2），由于这个概率差，电子由N区流向P区，随电子流动，建立了一个由N指向P的内建电场，阻止电子流动，其结果是P区的能级相对于N区被整体提升（P区和N区视为一个整体，P区同一地方出现电子的概率降低，不论是自己激发的，还是从N区过来的），如上一段所说。那么二者费米能级就逐渐靠近，此时再看分界面上同一点的两侧（N区P区单独来看），由于费米能级逐渐靠近，其电子出现的概率差就逐渐减小，直至为零，电子不在流动（动态平衡），那么费米能级就处于同一水平了。本征费米能级在禁带中间，不因参杂的不同而改变。分别对于N区P区来说，相对位置是不变的，在导带和价带的中间，所以在计算的时候可以将其做为参照点（因为它的相对位置不变，算P区能带的提升量可以做为参照）。 总上上一段及上一段所述，P型半导体和N型半导体形成PN结后，能带的变化是P区能带被整体提升，直至P区费米能级与N区处于同一水平。 |
10楼2013-10-18 01:01:24
