应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 生物材料 » 材料表征测试 » 壳聚糖 玻璃化转变温度Tg
111/2返回列表12下一页
查看: 3590  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

357396120

木虫 (小有名气)

[求助] 壳聚糖 玻璃化转变温度Tg

用DSC可以测得壳聚糖的玻璃化转变温度吗？具体怎么做呀？？有其他的方法可以测试吗？哪位虫友做过呀，尤其是DSC法？谢谢啦！！
回复此楼

» 收录本帖的淘帖专辑推荐

壳聚糖A-Z

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
qq
1楼 2013-06-19 21:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

清风小李子

专家顾问 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
红舟流星: 金币+1, 欢迎来生物材料板块应助交流 2013-06-20 07:41:14
DSC测不出来，这种天然大分子没有玻璃化转变温度
赞一下(1人) 回复此楼
2楼2013-06-19 22:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

357396120

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 清风小李子 at 2013-06-19 22:22:16
DSC测不出来，这种天然大分子没有玻璃化转变温度

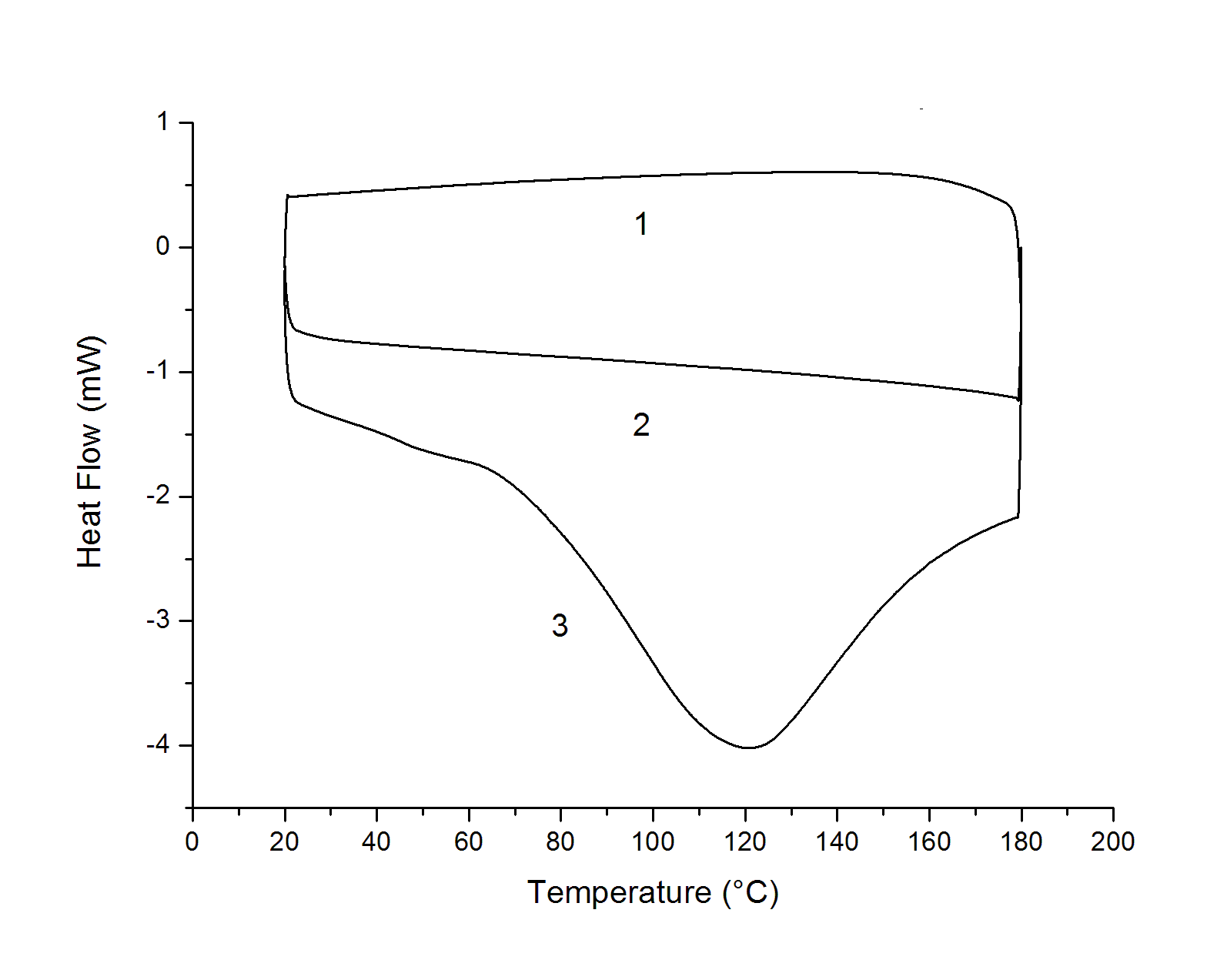

可我看有的文献中测出来了 是用DSC测出来的！！我自己用DSC测了，不过没有台阶出现，因为我设置的温度是在分解温度以下做的，图如下：3：是第一次加热，1为降温曲线，2是第二次加热，速率为都10度每分钟。现在不知道为什么第一次加热和第二次加热曲线相差这么大？？不知道你知道为什么吗？第二次加热线直接平了！！可以从这个图中看出Tg吗？
壳聚糖 玻璃化转变温度Tg
SA CS 1-1.gif
赞一下 回复此楼
qq
3楼2013-06-19 22:41:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aizongwu

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
红舟流星: 金币+1, 欢迎来生物材料板块应助交流 2013-06-20 07:41:26
357396120(红舟流星代发): 金币+2, 代扣代发金币 2013-10-31 22:54:31
引用回帖:
3楼: Originally posted by 357396120 at 2013-06-19 22:41:55
可我看有的文献中测出来了 是用DSC测出来的！！我自己用DSC测了，不过没有台阶出现，因为我设置的温度是在分解温度以下做的，图如下：3：是第一次加热，1为降温曲线，2是第二次加热，速率为都10度每分钟。现在不知 ...

可以看出玻璃化转变温度，最下面那条线上，从左往右，第一处曲率变化的点就是，从图中看，应该在40度附近。具体要用软件分析了。玻璃化转变热变化比较小，有时候甚至要把图放大才能看出来的，不对之处请指教
赞一下 回复此楼
适应新天气
4楼2013-06-20 00:01:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

清风小李子

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
红舟流星: 金币+1, 应助指数+1, 专家考核, 欢迎来生物材料板块积极应助交流 2013-06-21 22:43:35
357396120(红舟流星代发): 金币+5, 代扣代发金币 2013-10-31 22:54:38
引用回帖:
4楼: Originally posted by aizongwu at 2013-06-20 00:01:32
可以看出玻璃化转变温度，最下面那条线上，从左往右，第一处曲率变化的点就是，从图中看，应该在40度附近。具体要用软件分析了。玻璃化转变热变化比较小，有时候甚至要把图放大才能看出来的，不对之处请指教...

如果没有那个水峰，前面那个很小的还说的过去。但是后面出现了那么大一个水峰，前面怎么会是TG的台阶呢。楼主如果不信，将这个样品去除热历史后，再测一遍，看看还有没有这个台阶
赞一下 回复此楼
5楼2013-06-21 13:25:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aizongwu

木虫 (正式写手)
引用回帖:
5楼: Originally posted by 清风小李子 at 2013-06-21 13:25:05
如果没有那个水峰，前面那个很小的还说的过去。但是后面出现了那么大一个水峰，前面怎么会是TG的台阶呢。楼主如果不信，将这个样品去除热历史后，再测一遍，看看还有没有这个台阶...

额，数据不是偶做的，只是看前面那个台阶很像玻璃化转变的，对天然大分子热性能不是很了解，多谢指教。
赞一下 回复此楼
适应新天气
6楼2013-06-21 14:41:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

357396120

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 清风小李子 at 2013-06-21 13:25:05
如果没有那个水峰，前面那个很小的还说的过去。但是后面出现了那么大一个水峰，前面怎么会是TG的台阶呢。楼主如果不信，将这个样品去除热历史后，再测一遍，看看还有没有这个台阶...

其实那个大峰我也感觉像是水的峰，但我又真空干燥了一下，还是有个峰，可能峰没有这么大了！！我分析一下 你看看对不对啊!!!这个峰可能是分子间或分子内部形成的氢键造成的。你看我的二次加热曲线是平的，这个可能是因为第一次加热破坏了氢键，而氢键不能再形成，所以二次加热的时候就没有峰了  你看对不？
赞一下 回复此楼
qq
7楼2013-06-21 23:03:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

357396120

木虫 (小有名气)
引用回帖:
6楼: Originally posted by aizongwu at 2013-06-21 14:41:05
额，数据不是偶做的，只是看前面那个台阶很像玻璃化转变的，对天然大分子热性能不是很了解，多谢指教。...

都是相互探讨，谢谢你哈！！
赞一下 回复此楼
qq
8楼2013-06-21 23:03:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

清风小李子

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★
357396120(红舟流星代发): 金币+3, 代扣代发金币 2013-10-31 22:54:47
引用回帖:
7楼: Originally posted by 357396120 at 2013-06-21 23:03:27
其实那个大峰我也感觉像是水的峰，但我又真空干燥了一下，还是有个峰，可能峰没有这么大了！！我分析一下 你看看对不对啊!!!这个峰可能是分子间或分子内部形成的氢键造成的。你看我的二次加热曲线是平的，这个可能 ...

真空干燥效果不好，建议你做二次升温的，就是你做完第一条曲线之后，样品不是还在坩埚里面吗？不要拿出来，接着再做一次。
赞一下 回复此楼
9楼2013-06-22 08:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

357396120

木虫 (小有名气)
引用回帖:
9楼: Originally posted by 清风小李子 at 2013-06-22 08:51:21
真空干燥效果不好，建议你做二次升温的，就是你做完第一条曲线之后，样品不是还在坩埚里面吗？不要拿出来，接着再做一次。...

恩 一般除掉水，温度得多少呀？
赞一下 回复此楼
qq
10楼2013-06-22 10:07:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 357396120 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085700资源与环境308求调剂 +3 墨墨漠 2026-03-18 3/150 2026-03-18 22:35 by bingxueer79
[考研] 一志愿吉林大学材料学硕321求调剂 +4 Ymlll 2026-03-18 6/300 2026-03-18 22:15 by li123456789.
[考研] 344求调剂 +6 knight344 2026-03-16 7/350 2026-03-18 20:13 by walc
[考研] 295求调剂 +3 一志愿京区211 2026-03-18 5/250 2026-03-18 17:03 by zhaoqian0518
[考研] 08工科 320总分 求调剂 +5 梨花珞晚风 2026-03-17 5/250 2026-03-18 14:49 by haxia
[考研] 085601材料工程专硕求调剂 +6 慕寒mio 2026-03-16 6/300 2026-03-18 14:26 by 007_lilei
[考研] 一志愿西南交大，求调剂 +4 材化逐梦人 2026-03-18 4/200 2026-03-18 14:22 by 007_lilei
[考研] 288求调剂，一志愿华南理工大学071005 +4 ioodiiij 2026-03-17 4/200 2026-03-18 12:36 by Linda Hu
[考研] 307求调剂 +3 冷笙123 2026-03-17 3/150 2026-03-18 09:55 by macy2011
[考研] 265求调剂 +3 梁梁校校 2026-03-17 3/150 2026-03-18 09:12 by zhukairuo
[考研] 考研求调剂 +3 橘颂. 2026-03-17 4/200 2026-03-17 21:43 by 有只狸奴
[考研] 326求调剂 +5 上岸的小葡 2026-03-15 6/300 2026-03-17 17:26 by ruiyingmiao
[考研] 332求调剂 +6 Zz版 2026-03-13 6/300 2026-03-17 17:03 by ruiyingmiao
[考研] 材料工程专硕274一志愿211求调剂 +6 薛云鹏 2026-03-15 6/300 2026-03-17 11:05 by 学员h26Tkc
[考研] 机械专硕325，寻找调剂院校 +3 y9999 2026-03-15 5/250 2026-03-16 19:58 by y9999
[考研] 070303 总分349求调剂 +3 LJY9966 2026-03-15 5/250 2026-03-16 14:24 by xwxstudy
[考研] 材料与化工求调剂一志愿 985 总分 295 +8 dream…… 2026-03-12 8/400 2026-03-13 22:17 by 星空星月
[考研] 材料工程调剂 +9 咪咪空空 2026-03-12 9/450 2026-03-13 22:05 by 星空星月
[考研] 311求调剂 +3 冬十三 2026-03-13 3/150 2026-03-13 20:41 by JourneyLucky
[考研] 333求调剂 +3 152697 2026-03-12 4/200 2026-03-13 07:08 by Iveryant
信息提示
关闭
请填处理意见
关闭
