[求助] 电镀镍出现的问题

各位好,小银在硅片上面电镀镍,镀出来的镍层乱七八糟的,想问下是镀液的问题还是什么。
请大家帮我看看可能是什么问题,我电镀前溅射了一层铜作为导电层。电镀是0.5A,1个小时
电镀镍出现的问题

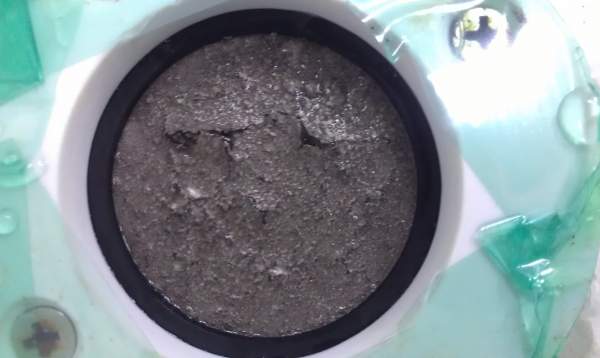

2寸硅片独镀出来后的样子


电镀镍出现的问题-1

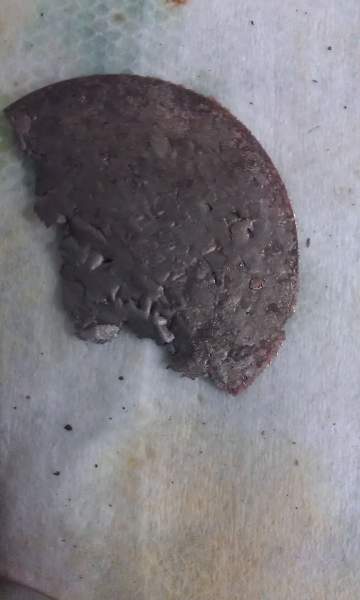

把镀层掀开背后的样子,感觉不致密
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueyan9088

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
857688363: 金币+2, 感谢应助 2013-05-24 22:27:15
咕噜0鱼: 金币+15, 有帮助, 2 2013-05-25 08:45:37
1h 很厚的,镀层有应力,鼓起来了,电镀液浓度是多少啊?
要多厚?考虑下时间设置
2楼2013-05-24 20:04:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljjwmsj

木虫 (正式写手)

小版

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
857688363: 金币+2, 感谢应助 2013-05-24 22:27:24
是不是电镀速率过快引起的应力过大啊?我在铜片上也电镀过镍,电流强度是你的十分之一,表面很好的。
在最短的时间内完成应该完成的工作!
3楼2013-05-24 21:14:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljjwmsj

木虫 (正式写手)

小版

【答案】应助回帖

还有溶液的ph值,溶液的配方也要注意一下。
在最短的时间内完成应该完成的工作!
4楼2013-05-24 21:18:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

咕噜0鱼

银虫 (小有名气)

电镀液是氯化镍的溶液,200g/L.如果薄一点就不会鼓起来吗?看背后的镀层也是一个洞一个洞的,很不致密的样子,感觉像是开始镀就那样子了
5楼2013-05-25 08:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

咕噜0鱼

银虫 (小有名气)

引用回帖:
4楼: Originally posted by ljjwmsj at 2013-05-24 21:18:25
还有溶液的ph值,溶液的配方也要注意一下。

溶液的PH在4.4左右,会不会是硅片打底的问题呢,我再铜片上面镀得到的镀层也是很好的,就是不懂为啥再硅片铜打底上面就变成那样子了
6楼2013-05-25 08:48:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueyan9088

木虫 (著名写手)

引用回帖:
6楼: Originally posted by 咕噜0鱼 at 2013-05-25 01:48:03
溶液的PH在4.4左右,会不会是硅片打底的问题呢,我再铜片上面镀得到的镀层也是很好的,就是不懂为啥再硅片铜打底上面就变成那样子了...

如果你非要镀的很厚,可以试试硫酸镍溶液,降低硫酸镍溶液的浓度,降低你应用的电流密度,提高沉积时间!
如果不是非要那么厚,沉积时间短些,浓度降低些,就可以解决你现在的问题。
现在沉积的这个样子,主要是硅片做基底的原因。晶格或者热膨胀等物理因素的不匹配。铜和镍都是金属,这方面很匹配!
7楼2013-05-27 00:31:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jkimmijk

铁杆木虫 (著名写手)

应该是基体前处理没有处理好,导致结合力不好。
8楼2013-05-27 10:20:19
