[交流] [ANSYS/LS-DYNA] 关于跌落问题的应力分析 已有1人参与

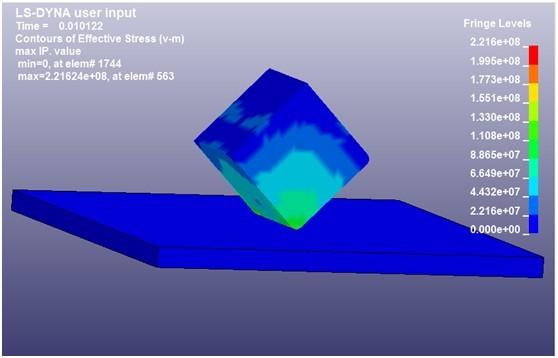

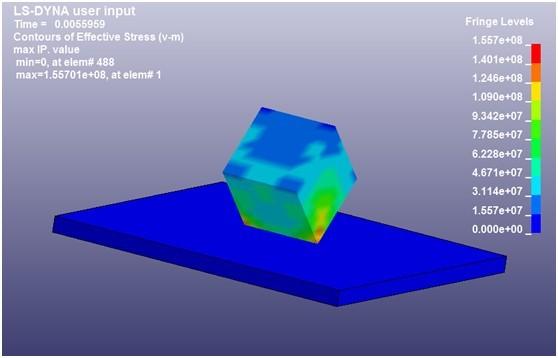

采用Ansys/LS-DYNA计算了混凝土箱体的跌落仿真模拟,为斜倾45度,分为两种模型,1是正方体代棱角的,2是对棱边进行倒角的,尺寸和别的设置都一样,提取最大应力的结果进行对比,发现居然进行圆滑倒角处理后的结果要比带棱边的大很多(而根据一般的理解,因该是带棱边的会产生应力集中现象),很疑惑,不知道哪地方出问题了,请高手给指点一下,结果见图形,谢谢。



回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

撒豆子

捐助贵宾 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
如果其他地方没有错误的话,我觉得不能看最大应力MAX值来判断是否应力集中。
加了倒角的可以看到云图渐变比较光滑,而没加倒角的尖端很高。从颜色上看,尖角的应力要哎加了倒角的大。
至于MAX应力比加了圆角的大,我觉得是个别单元的问题,动态问题的应力云图同时跟时间也有关系。

[ 发自手机版 http://muchong.com/3g ]
2楼2013-05-19 23:39:24
