[交流]
电子封装产品失效分析要做哪些实验
|
|||
|
正在做一个电子产品失效分析。题目就这个，没有别的要求，尽量做得越深入越好。 现在问题是不知道要做哪些实验。现在就做了SAM超声，金相实验。不知道还需要做什么实验可以进一步分析？x-ray看了一下觉得没用。有必要做SEM甚至TEM吗？以前没做过，不知道如果做，也不知道通过TEM得出产品UBM层有什么作用。 实验器材和经费不用考虑。 望高人指点 |
回复此楼» 猜你喜欢
球磨粉体时遇到了大的问题，请指教！
已经有9人回复
-
江汉大学解明教授课题组招博士研究生/博士后
已经有3人回复
» 抢金币啦！回帖就可以得到:
-
医学超声影像负责人招聘-中国科学院赣江创新研究院
+1/976
-
西湖大学2026年秋季入学物理学、光学、电子信息方向博士生有名额速来！！！
+2/226
-
北京-89175-事业单位-诚征女友
+1/64
-
坐标广州，征女友
+2/58
-
感谢小木虫的缘分
+1/38
-
海南大学海洋技术与装备学院-科研助理招聘（可读博）膜分离水处理方向
+1/37
-
罗格斯大学纽瓦克校区(Rutgers-Newark) 招收 PHD，计算材料物理方向
+1/35
-
澳大利亚麦考瑞大学(Macquarie University)国际博士硕士全额奖学金-计算机-26年中开学
+1/32
-
香港中文大学医学院 诚聘 研究助理教授 (医工结合/生物信息学方向)
+1/32
-
同济大学脑机智能团队脑机接口方向招生招聘
+1/29
-
上海交通大学-宁波东方理工大学联合培养博士生 – 力学
+1/15
-
湖南大学-分析检测技术和生物柔性传感器-招收1名博士研究生 (2026年，第二批)
+1/13
-
中科院深圳先进技术研究院招聘免疫及计算生物学方向博士后、科研助理或联培学生
+1/9
-
墨尔本大学(QS13)招全奖博士、CSC资助博士/访问学者(生物医学材料/器官芯片等方向)
+1/8
-
上海工程技术大学张培磊教授团队招收博士生
+1/7
-
澳门理工大学 2026 Fall 奖学金博士招生 （AI药物与蛋白质设计，干湿结合）
+1/6
-
【东南大学博士后、科研助理招聘】
+1/5
-
墨尔本大学(QS13)急招CSC博士(补齐全奖)/访问学者/博士后 (材料/生物医学/器官芯片等)
+1/5
-
澳科大招收2026年秋季药剂学/生物材料方向全奖博士研究生（春节不打烊）
+1/4
-
澳科大药学院诚招2026年秋季药剂学/生物材料硕士研究生（2026年3月5日报名截止）
+1/4
dictall(金币+10, 博学EPI+1): 谢谢啦。。。以后有问题，还望多多指教！ 2011-03-14 17:30:23
|
参考： 信息收集（失效前后的经历和背景等）； 外观检查（金相和立体显微镜）；电性能测试（参数测试、功能测试等）； 非破坏性物理分析（X-Ray、X-SAM等）； 开封及去层（机械开封、化学开封与离子蚀刻）； 内部形貌观察（立体显微镜、金相显微镜、SEM、切片）； 内部电路分析（探针、FIB、电参数测试）； 其他分析与试验验证（EDS、AFS、TOP-SIMS、AFM、TEM、FTIR、ESD&Latch-up、液晶、 电迁移试验、环境应力试验、热载流子、TDDB等）； https://www.ceprei.com/service/s ... ?category_id=107104 |
2楼2011-03-14 16:22:10
|
本帖内容被屏蔽 |
3楼2011-03-17 19:29:16
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
dictall(金币+10): 2012-03-12 13:23:16
小木虫(金币+0.5):给个红包，谢谢回帖
dictall(金币+10): 2012-03-12 13:23:16
|

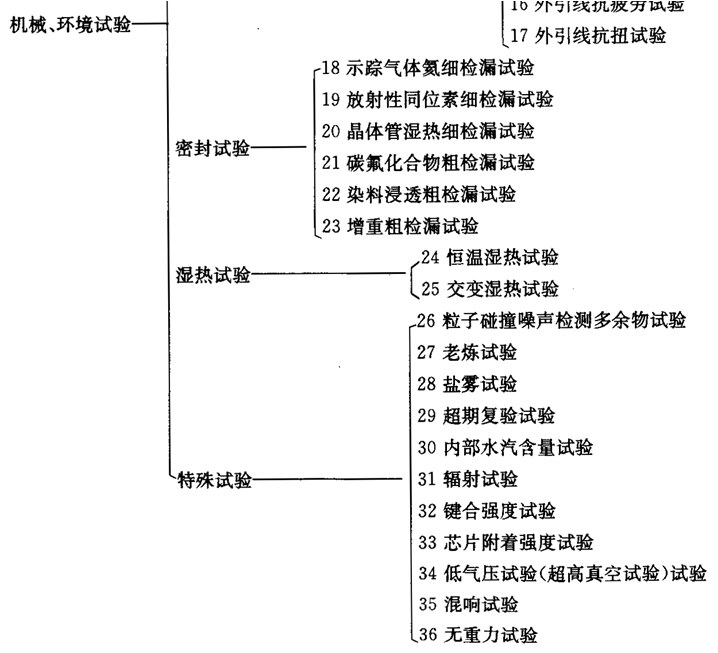

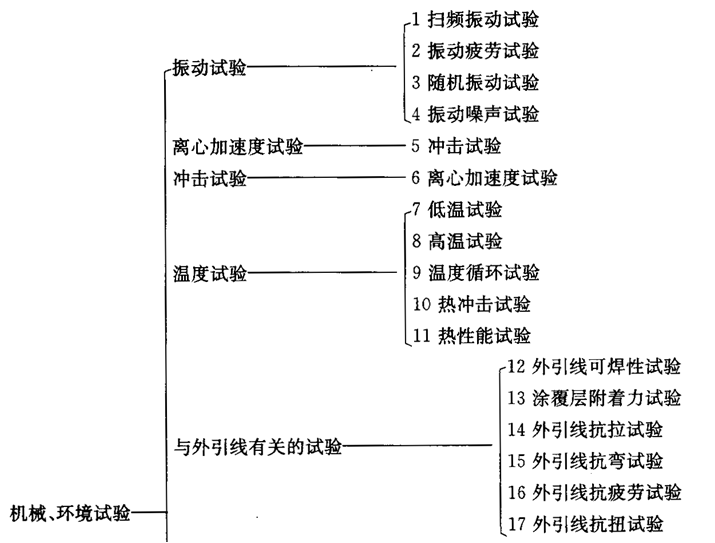

是分析一个试样的失效呢还是分析这一类产品的失效啊？若是前者则楼上写的很全了，要是后者最好再加点 要做分析先明白可能失效的因素吧， 内因： 设计、制造、元器件质量 外因： 气候环境 温度、湿度、气压、日照、尘埃、盐雾、风雨… 机械环境 跌落、振动、冲击、离心加速度… 生化环境 昆虫、霉菌、啮齿动物，酸碱性环境(工业大气SO2、化学试剂和离子)… 电学环境 电压、电流、静电感应、浪涌电平、电磁场、电热效应… 辐射环境 电磁辐射、中子、质子、射线、高能电子... 若要分析一种常见的现象必然要进行多次实验并进行相应的分析，比如 失效率试验（找出失效率、置信度、允许失效数和总试验时间的关系） 寿命试验（长期寿命加速寿命...） 可靠性增长试验 可靠性基础试验 失效分析工作流程 确认失效现象 明确失效分析深度(目标) 据失效现象，列失效部位全部疑点 制定排除疑点方案 逐级定位失效部位 提出导致失效部位现象的假说 用试验方法验证假说 提出预防失效方案 试验预防失效方案效果 实施预防失效方案 失效分析原则 先方案后操作 先光学后电学 先外后内 先静态后动态 先非破坏后破坏 先一般后特殊 先公用后专用 先简单后复杂 先主要后次要 分析步骤 数据收集与分析 现场收集、使用者报告 判断失效根源 失效现象观察判定 失效可能部位、详细分析的目标 假定失效机理 失效机理的认定与验证 分析原则 总结 数据库 非破坏性分析 外部检查 适当放大倍数 引出端、电镀层、焊区；外封材料、密封处、标志… 沾污及附着物，机械、热及电气损伤，修正及不正确迹象 器件功能试验 确定开路或短路 阈值检验：引出端对衬底 外壳绝缘 引出端组合 电学参数测量 按合同 非破坏性分析 X射线 垂直顶端表面 引线开路或短路、封壳内异物、焊接质量 不能检查Al丝 检漏 示踪He、放射性同位素细检漏 碳氟化合物粗检漏 清洗外壳 沾污 有机溶剂超声清洗 去离子水冲洗 氮气干燥 可鉴别部分失效模式和机理 引线开/短路 引线和焊接区的开/短路 外引线腐蚀 电阻变化 pn结退化漏电流 电学参数退化 封壳外金属层缺损、脱落 密封问题 异物存在 键合或引线位置不良 芯片或衬底安装中空隙、开裂、虚焊、开焊 半破坏性分析 内部检查 电学检验 真空烘烤 10-5mmHg，150~250C，2 h，漏电流变化 多头探针探测 局部电阻、短路、开路、击穿电压、漏电流、晶体管增益参数 确定失效部位 可鉴别部分失效模式和机理 内部金属层钻蚀、电迁移、缺损/剥皮、腐蚀，IMC生长 氧化层沾污、变色、缺陷、裂缝、针孔 金属/半导体接触区反应 pn结退化漏电流 氧化层、介质层短路 键合、内引线位置不良 掩膜未套准 异物 表面参数稳定性 结、扩散区质量 破坏性分析 剖面分析 特征剖面、染色 显微观察、拍照记录 氧化层缺陷分析 去芯片键合、金属互连层，观察记录 半导体接触区电特性记录 扩散缺陷分析 去钝化层 探测接触区、记录电特性 可鉴别部分失效模式和机理 氧化层、介质层厚度及不完整 扩散层不完整 结几何形状 IMC形成 键合/金属化层界面空隙 接触金属向半导体或衬底扩散 金属层电迁移 芯片或衬底安装空隙 自选特殊分析 残余气体分析 浓度、类型 表面轮廓曲线测量 氧化层、介质层、金属层厚度 光扫描 开封完整器件，结光电压 氧化层沾污 红外扫描 工作器件过热点，红外辐射取样 电子显微镜 失效金属化层、材料结构 扫描电子显微、X射线化学分析 高分辨、深视场检缺陷 纳米尺度缺陷 固态反应生成物 腐蚀产物 重现失效试验结构 失效机理 这个问题太大了我也只是罗列了一点，希望能帮到你   |
4楼2012-02-25 00:07:35
