[求助] 大家做AFM有木有遇到这种情况呢？

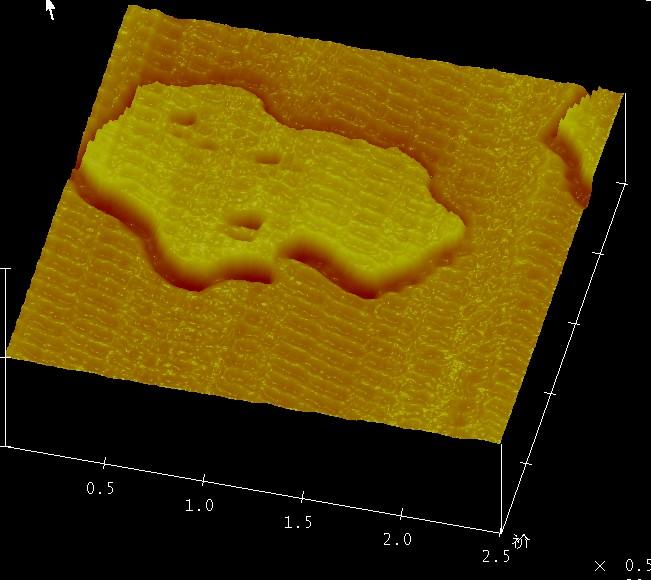

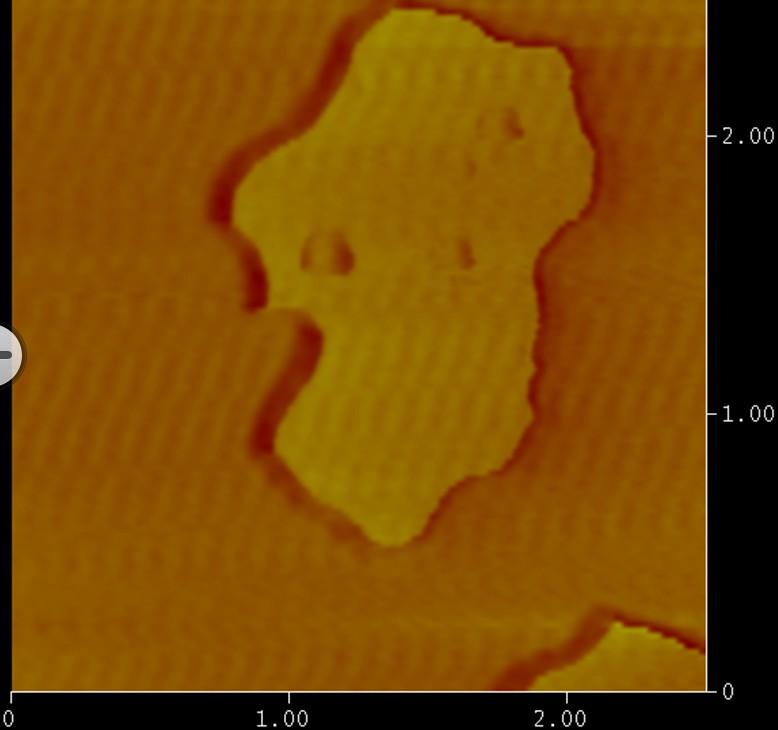

AFM测出来的图为什么样品边缘陷下去了？是样品问题还是仪器问题呢？基底是云母片。大家有没有遇到这样的情况呢？烦请给解释一下，谢谢啦







[ 来自科研家族 纳米技术 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
不必遗憾。若是美好，叫做精彩。若是糟糕，叫做经历。
1楼 2013-05-11 21:38:27
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

swllover

铁杆木虫 (著名写手)
木有回复的，额……………………
赞一下 回复此楼
不必遗憾。若是美好，叫做精彩。若是糟糕，叫做经历。
2楼2013-05-13 16:37:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

神魔流转

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
swllover: 金币+10, ★★★很有帮助, 非常感谢 2013-05-13 20:09:54
你这个是正常现象，尤其片层较厚的时候，这个现象就越明显。这个貌似是因为片层边缘处高程突变造成的。
赞一下 回复此楼
3楼2013-05-13 18:24:29
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

swllover

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by 神魔流转 at 2013-05-13 18:24:29
你这个是正常现象，尤其片层较厚的时候，这个现象就越明显。这个貌似是因为片层边缘处高程突变造成的。

这个片层在1~3nm，我不知道你所说的较厚是指多厚，我传上层厚的图片，还麻烦给看一下。如果说是正常的话，那么片的厚度是以哪个为标准呢？凹下去的边缘还是正常的云母片表面？
赞一下 回复此楼
不必遗憾。若是美好，叫做精彩。若是糟糕，叫做经历。
4楼2013-05-13 20:16:14
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

swllover

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by 神魔流转 at 2013-05-13 18:24:29
你这个是正常现象，尤其片层较厚的时候，这个现象就越明显。这个貌似是因为片层边缘处高程突变造成的。

如图
回复此楼
不必遗憾。若是美好，叫做精彩。若是糟糕，叫做经历。
5楼2013-05-13 20:17:52
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

swllover

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by swllover at 2013-05-13 20:17:52
如图...


赞一下 回复此楼
不必遗憾。若是美好，叫做精彩。若是糟糕，叫做经历。
6楼2013-05-13 20:19:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

神魔流转

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
swllover: 金币+15, ★★★★★最佳答案, 嗯 多谢！ 2013-05-13 22:56:56
我一般在厚度3nm以上就会出现这种情况。其实1nm也多少有点。这种情况下，厚度只能估读，用沟槽之外的基底和片层的表面之间的高程差作为片层厚度。也就是你图中红色三角测出来的高度，视作片层厚度。
赞一下 回复此楼
7楼2013-05-13 20:44:41
