[交流] 关于静电势的强弱问题?已有4人参与

请教各位,关于下面这个静电势的图形,可不可以说:正的静电势因为面积比例大,颜色深,所以要比负的静电势强度大?能不能根据颜色深浅判断强度大小?谢谢大家


[ Last edited by 111222000 on 2013-3-7 at 17:42 ]
回复此楼

» 收录本帖的淘帖专辑推荐

高斯理论相关知识

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sobereva

至尊木虫 (著名写手)

本人已永久离开小木虫


★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
zhou2009: 金币+4 2013-03-10 14:17:54
引用回帖:
3楼: Originally posted by 111222000 at 2013-03-08 08:44:14
谢谢sobereva老师的指点,还想请教老师上图设置的标尺是-0.02~0.02,假设标尺刻度变成-0.002~0.002这个范围,用是什么意思呢?还能不能用颜色深浅、比例大小来判断?我还是对比例尺的作用有点困惑,,,再次感谢so ...

不对照色彩刻度就没法知道分子表面静电势图的各种颜色对应多大数值。

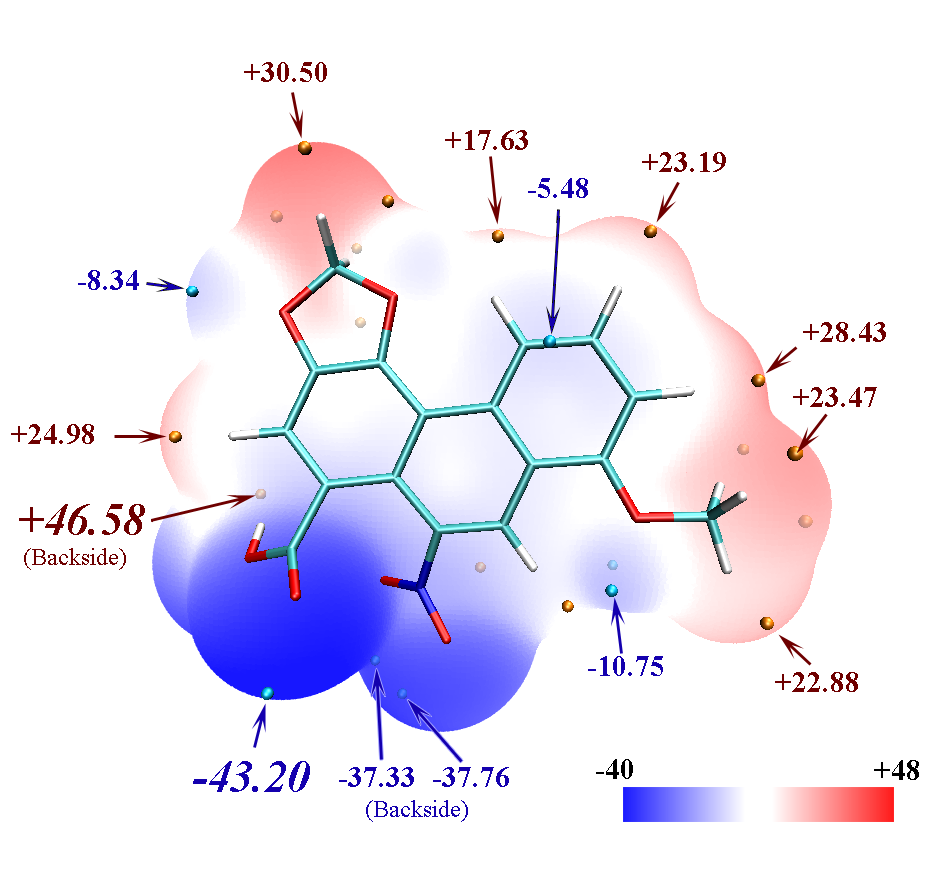

比如下面这张图

可见色彩刻度轴是从-40到48 (kcal/mol),色彩渐变是:蓝-白-红。因此,在分子表面上,静电势为-40以及更负的区域对应的都是蓝色,较负的区域是淡蓝色(越负蓝色越深),较正的区域是淡红色(越正红色越深),>=48的区域都是红色。
4楼2013-03-10 12:13:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 13 个回答

sobereva

至尊木虫 (著名写手)

本人已永久离开小木虫


★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
zhou2009: 金币+3 2013-04-22 07:35:21
可以判断,但是必须把色彩刻度标尺明确给出来,否则讨论颜色、深浅都没有意义。
如果要上升到定量程度的讨论、给出更确切的数据,建议用定量分子表面分析的方法,如我之前给你回复的。
2楼2013-03-08 01:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

111222000

金虫 (正式写手)

★ ★
zhou2009: 金币+2 2013-03-10 14:17:33
引用回帖:
2楼: Originally posted by sobereva at 2013-03-08 01:20:34
可以判断,但是必须把色彩刻度标尺明确给出来,否则讨论颜色、深浅都没有意义。
如果要上升到定量程度的讨论、给出更确切的数据,建议用定量分子表面分析的方法,如我之前给你回复的。

谢谢sobereva老师的指点,还想请教老师上图设置的标尺是-0.02~0.02,假设标尺刻度变成-0.002~0.002这个范围,用是什么意思呢?还能不能用颜色深浅、比例大小来判断?我还是对比例尺的作用有点困惑,,,再次感谢sobereva老师的热心指点。
3楼2013-03-08 08:44:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

111222000

金虫 (正式写手)

引用回帖:
4楼: Originally posted by sobereva at 2013-03-10 12:13:21
不对照色彩刻度就没法知道分子表面静电势图的各种颜色对应多大数值。
比如下面这张图

可见色彩刻度轴是从-40到48 (kcal/mol),色彩渐变是:蓝-白-红。因此,在分子表面上,静电势为-40以及更负的区域对应 ...

再次诚挚的感谢sobereva老师的详细讲解,对静电势标尺的意义彻底搞明白了,谢谢
5楼2013-03-10 14:27:52
