请问同一张SAED图能对应不同的晶带轴吗？
|
|

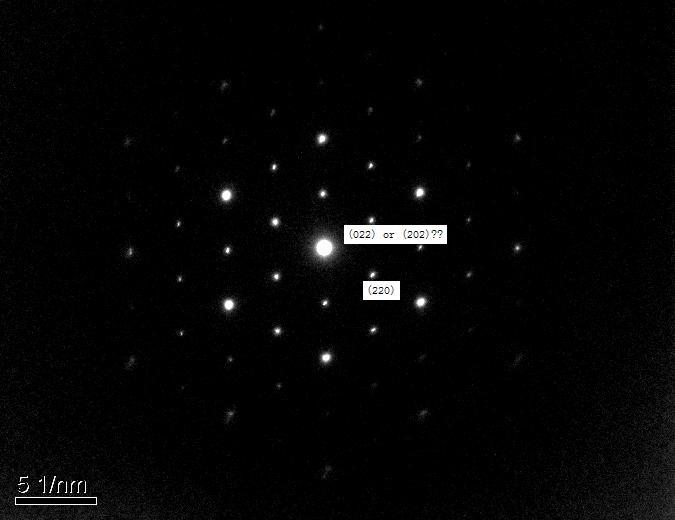

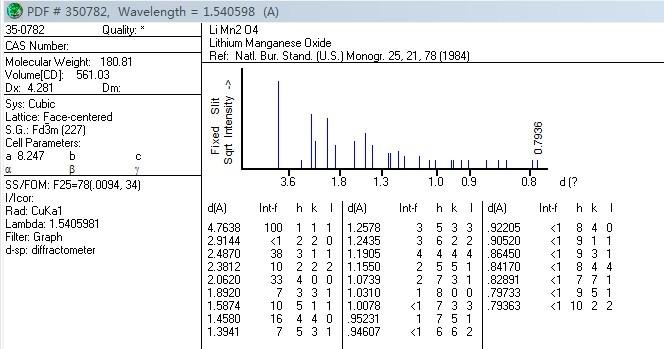

具体问题是这样的： 对SAED图进行了标定，通过测量距离及夹角验证，做出了可能的晶面分析（如图）。现在的问题是：若该晶面为（022），则晶带轴为【1-11】；若晶面为（202），则晶带轴为【1-1-1】。请问这两个晶带轴等同吗？晶带轴是否与晶系相关呢？如果是错的，我的问题出在哪里？求高人指点迷津，谢谢。  f1.jpg  PDF 35-0782.jpg |
回复此楼» 猜你喜欢
稀土发光分析｜核壳结构｜寿命拟合
已经有6人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有74人回复
-
稀土发光分析｜核壳结构｜寿命拟合
已经有0人回复
-
26 届青岛大学纺织化学与染整工程硕士（液体纳米分散染料方向）求申博建议
已经有4人回复
-
26 届青岛大学纺织化学与染整工程（液体纳米分散染料）求浙理工纺织 / 材料博导名额
已经有1人回复
-
敢问Acta Pharmaceutica Sinica B with Editor 三周了，能是什么情况？
已经有0人回复
-
求助 CeO2 Fe3O4 Cu2S CoFe2O4 标准卡 Jade 导出的数据
已经有0人回复
-
求助一篇MEMS散热器件文献
已经有0人回复
-
材化专业SCI论文（职称评定）
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 【SAED】多晶选区电子衍射环上的亮点是什么呀？
已经有16人回复
- 关于FFT，二维晶格和纳米颗粒表面指数的标定的问题
已经有5人回复
- 请推荐能显示多面体结构、坐标轴和原子图例的3D显示软件
已经有6人回复
- 我这两张SAED照片应该描述成多晶呢还是非晶啊？
已经有8人回复
- SAED
已经有16人回复
- 【求助】选区电子衍射，同一晶带轴，不同晶面衍射问题
已经有13人回复
- 菜鸟请教：TEM相机常数如何得知？SAED中“2 1/nm”代表什么意思？
已经有5人回复
- 【求助】请问在SAED中明显存在的晶面在XRD中却没有衍射峰，有什么原因？
已经有5人回复
- 【求助】麻烦高手帮我分析一种高分辨TEM图
已经有43人回复
- 【求助】为什么在某些消光的晶面在SAED中也会有衍射斑点
已经有6人回复
- 【求助】为什么电子衍射最亮的斑点不是XRD衍射的最强峰
已经有14人回复
- 【请教】分析SAED谱，结果晶面指数为分数
已经有11人回复
temedx
专家顾问 (著名写手)
-
专家经验: +41 - MN-EPI: 8
- 应助: 243 (大学生)
- 贵宾: 1.156
- 金币: 11823.5
- 红花: 106
- 帖子: 2543
- 在线: 475.9小时
- 虫号: 297942
- 注册: 2006-11-18
- 性别: GG
- 专业: 催化化学
- 管辖: 微米和纳米
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
blueice8250: 金币+10 2013-02-27 09:23:51
感谢参与，应助指数 +1
blueice8250: 金币+10 2013-02-27 09:23:51
|
立方晶系是等效的。只要你验证一下220的确和另外两个晶面夹角是60度即可。 另外，请注意计算带轴时要用右手定则，即以逆时针方向写h1k1l1,h2k2l2，再去推算，否则计算得到的就是取负号的带轴，虽然这也是等效，但严格意义上是不准确的。比如说这里的220就是h1k1l1，而后面的202则是h2k2l2，带轴就是[1-1-1]。但如果反过来，则是[-111]。 |
